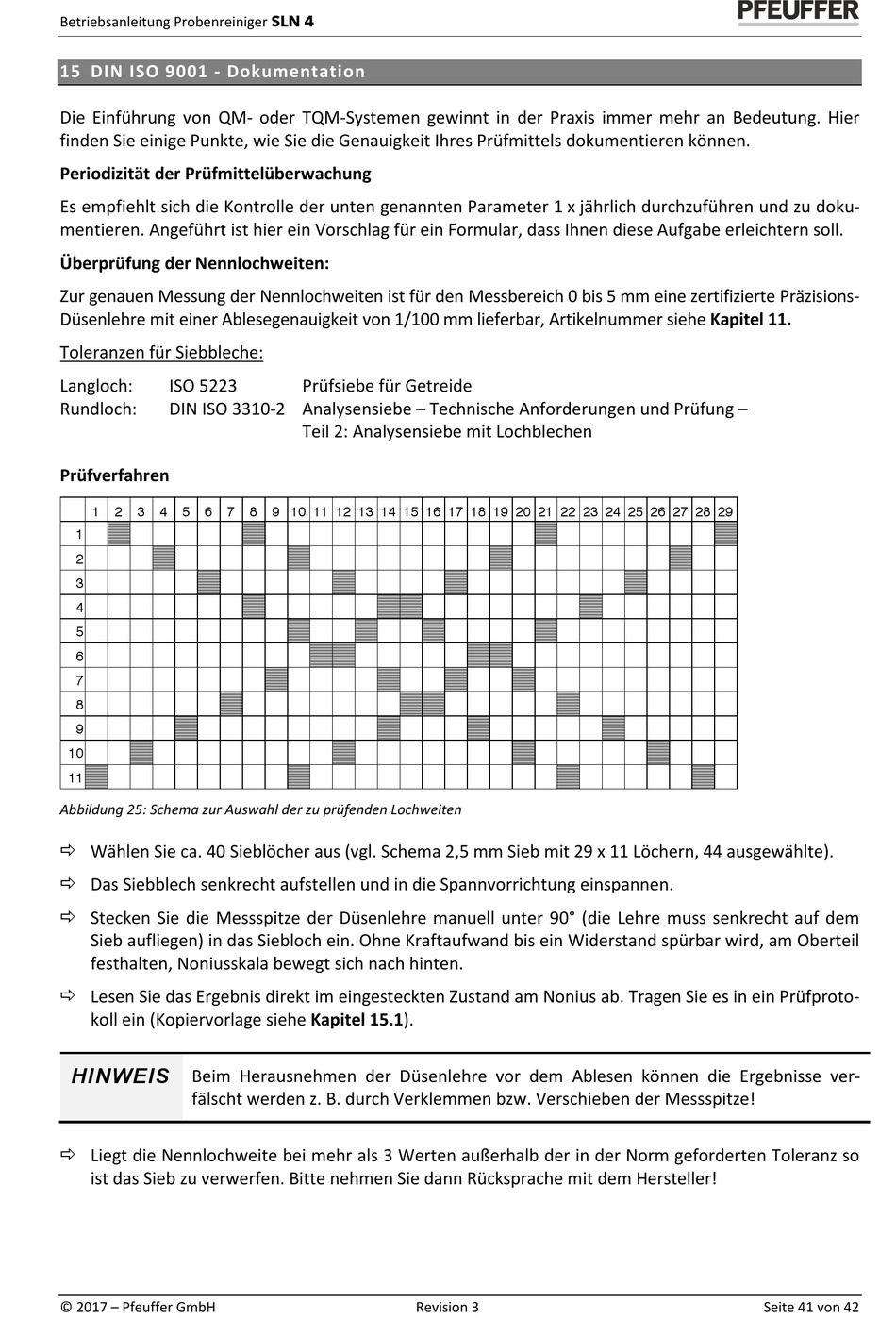

Betriebsanleitung Probenreiniger SLN 4
15 DIN ISO 9001 - Dokumentation
Die Einführung von QM- oder TQM-Systemen gewinnt in der Praxis immer mehr an Bedeutung. Hier
finden Sie einige Punkte, wie Sie die Genauigkeit Ihres Prüfmittels dokumentieren können.
Periodizität der Prüfmittelüberwachung
Es empfiehlt sich die Kontrolle der unten genannten Parameter 1 x jährlich durchzuführen und zu doku-
mentieren. Angeführt ist hier ein Vorschlag für ein Formular, dass Ihnen diese Aufgabe erleichtern soll.
Überprüfung der Nennlochweiten:
Zur genauen Messung der Nennlochweiten ist für den Messbereich 0 bis 5 mm eine zertifizierte Präzisions-
Düsenlehre mit einer Ablesegenauigkeit von 1/100 mm lieferbar, Artikelnummer siehe Kapitel 11.
Toleranzen für Siebbleche:
Langloch:
ISO 5223
Rundloch:
DIN ISO 3310-2 Analysensiebe – Technische Anforderungen und Prüfung –
Prüfverfahren
1
2
3
4
5
6
7
1
2
3
4
5
6
7
8
9
10
11
Abbildung 25: Schema zur Auswahl der zu prüfenden Lochweiten
Wählen Sie ca. 40 Sieblöcher aus (vgl. Schema 2,5 mm Sieb mit 29 x 11 Löchern, 44 ausgewählte).
Das Siebblech senkrecht aufstellen und in die Spannvorrichtung einspannen.
Stecken Sie die Messspitze der Düsenlehre manuell unter 90° (die Lehre muss senkrecht auf dem
Sieb aufliegen) in das Siebloch ein. Ohne Kraftaufwand bis ein Widerstand spürbar wird, am Oberteil
festhalten, Noniusskala bewegt sich nach hinten.
Lesen Sie das Ergebnis direkt im eingesteckten Zustand am Nonius ab. Tragen Sie es in ein Prüfproto-
koll ein (Kopiervorlage siehe Kapitel 15.1).
HINWEIS
Beim Herausnehmen der Düsenlehre vor dem Ablesen können die Ergebnisse ver-
fälscht werden z. B. durch Verklemmen bzw. Verschieben der Messspitze!
Liegt die Nennlochweite bei mehr als 3 Werten außerhalb der in der Norm geforderten Toleranz so
ist das Sieb zu verwerfen. Bitte nehmen Sie dann Rücksprache mit dem Hersteller!
© 2017 – Pfeuffer GmbH
Prüfsiebe für Getreide
Teil 2: Analysensiebe mit Lochblechen
8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29
Revision 3
Seite 41 von 42
