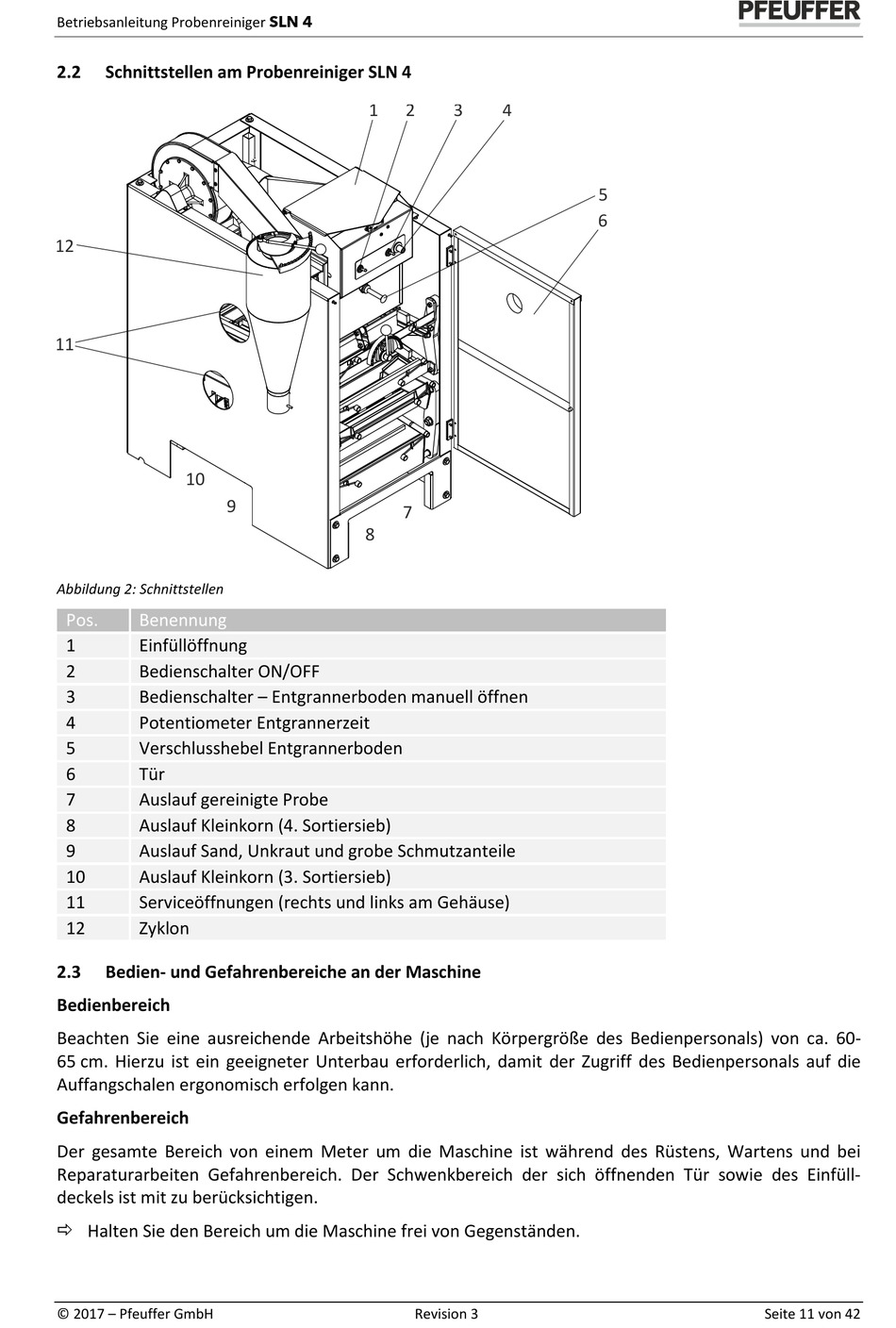

Betriebsanleitung Probenreiniger SLN 4
2.2
Schnittstellen am Probenreiniger SLN 4
12
11
10
Abbildung 2: Schnittstellen
Pos.
Benennung
1
Einfüllöffnung
2
Bedienschalter ON/OFF
3
Bedienschalter – Entgrannerboden manuell öffnen
4
Potentiometer Entgrannerzeit
5
Verschlusshebel Entgrannerboden
6
Tür
7
Auslauf gereinigte Probe
8
Auslauf Kleinkorn (4. Sortiersieb)
9
Auslauf Sand, Unkraut und grobe Schmutzanteile
10
Auslauf Kleinkorn (3. Sortiersieb)
11
Serviceöffnungen (rechts und links am Gehäuse)
12
Zyklon
2.3
Bedien- und Gefahrenbereiche an der Maschine
Bedienbereich
Beachten Sie eine ausreichende Arbeitshöhe (je nach Körpergröße des Bedienpersonals) von ca. 60-
65 cm. Hierzu ist ein geeigneter Unterbau erforderlich, damit der Zugriff des Bedienpersonals auf die
Auffangschalen ergonomisch erfolgen kann.
Gefahrenbereich
Der gesamte Bereich von einem Meter um die Maschine ist während des Rüstens, Wartens und bei
Reparaturarbeiten Gefahrenbereich. Der Schwenkbereich der sich öffnenden Tür sowie des Einfüll-
deckels ist mit zu berücksichtigen.
Halten Sie den Bereich um die Maschine frei von Gegenständen.
© 2017 – Pfeuffer GmbH
1
9
8
2
3
4
7
Revision 3
5
6
Seite 11 von 42
