2.1.3

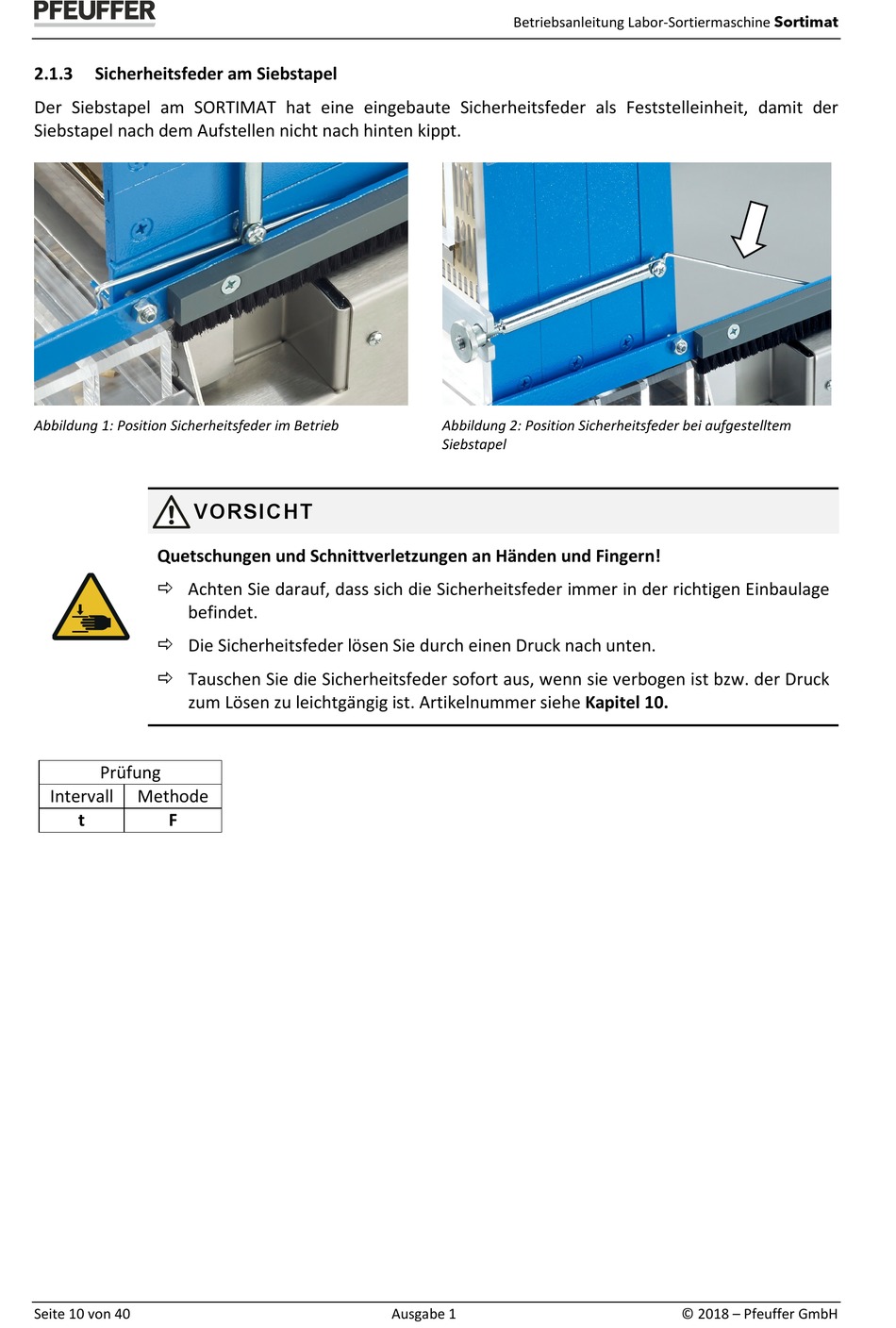

Sicherheitsfeder am Siebstapel

Der Siebstapel am SORTIMAT hat eine eingebaute Sicherheitsfeder als Feststelleinheit, damit der
Siebstapel nach dem Aufstellen nicht nach hinten kippt.
Abbildung 1: Position Sicherheitsfeder im Betrieb
VORSICHT
Quetschungen und Schnittverletzungen an Händen und Fingern!
 Achten Sie darauf, dass sich die Sicherheitsfeder immer in der richtigen Einbaulage
befindet.
 Die Sicherheitsfeder lösen Sie durch einen Druck nach unten.
 Tauschen Sie die Sicherheitsfeder sofort aus, wenn sie verbogen ist bzw. der Druck
zum Lösen zu leichtgängig ist. Artikelnummer siehe Kapitel 10.
Prüfung
Intervall Methode
t F
Seite 10 von 40
Betriebsanleitung Labor-Sortiermaschine Sortimat
Abbildung 2: Position Sicherheitsfeder bei aufgestelltem
Siebstapel
Ausgabe 1 © 2018 – Pfeuffer GmbH
