Einstellen Der Andruckkraft - Carl Valentin DYNACODE II Betriebsanleitung

Dynacode II

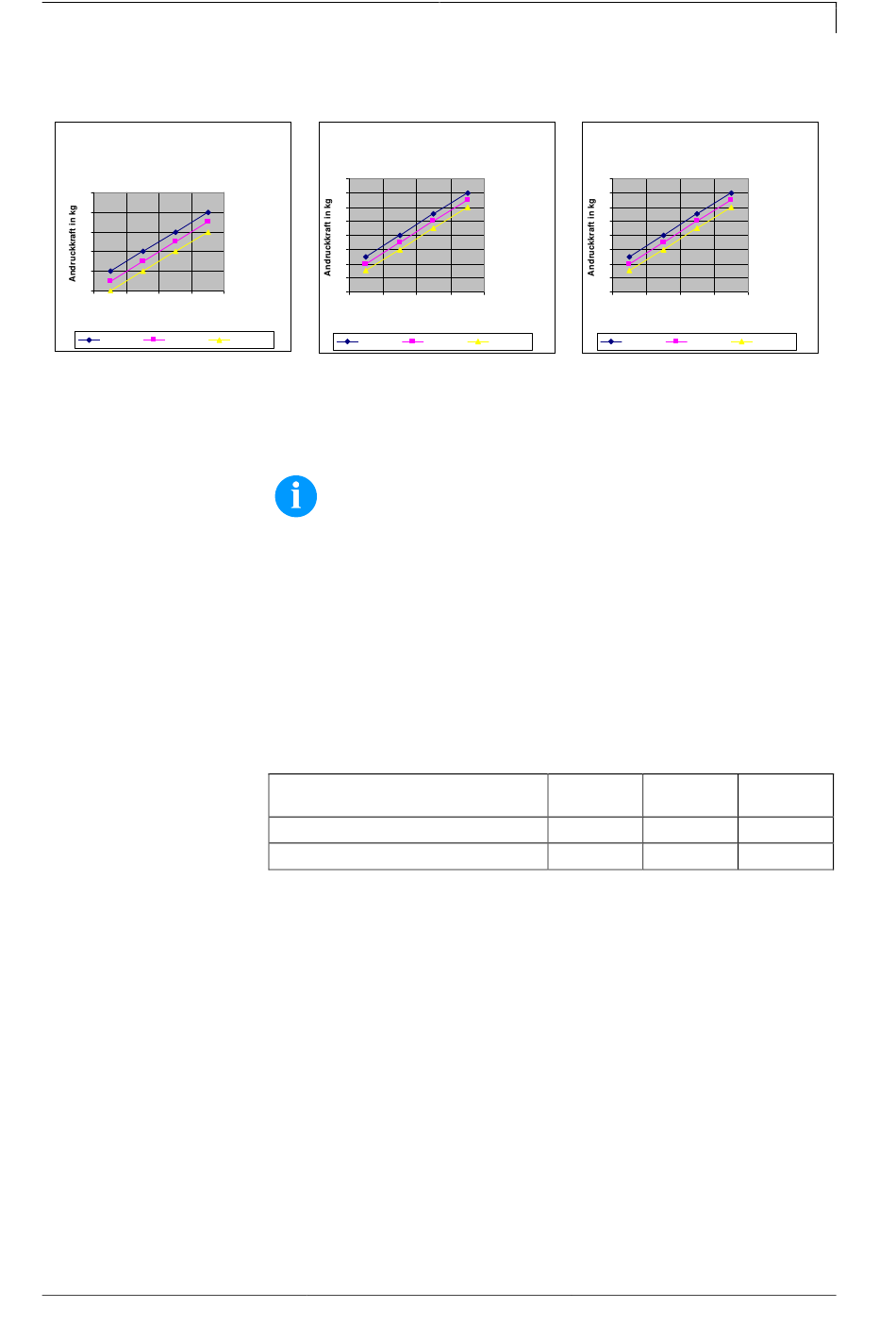

Andruckkraft in Abhängigkeit des
Luftdruckes c53 / i53
(ein Druckzylinder)
5
4
3
2
1
0
2 3 4 5
Luftdruck in bar
Hub 1 mm Hub 2 mm
06.20

7.4 Einstellen der Andruckkraft

Andruckkraft in Abhängigkeit des
Luftdruckes c107 / i107
(zwei Druckzylinder)
8
7
6
5
4
3
2
1
0
2 3
Luftdruck in bar
Hub 3 mm
Hub 1 mm
Die Andruckkraft des Druckkopfes wird mit dem Manometer
(Druckregler) eingestellt und kann nachfolgender Tabelle entnommen
werden:
HINWEIS!
Bei zu niedrig eingestellter Andruckkraft hat der Druckkopf
keinen Kontakt mehr mit der Gegendruckplatte. Das
beschädigt den Druckkopf aufgrund fehlender Wärmeabfuhr
während des Drucks. Bei zu niedrigem Druck erscheint eine
Fehlermeldung. Diese Fehlermeldung dient dazu den
Druckkopf vor Überhitzung zu schützen und ist nicht geeignet
als Druckqualitätsüberwachung. (Die Druckqualität leidet bei
zu niedrigem Druck ebenfalls.)
Der Hub bezeichnet den Abstand zwischen Druckkopf und
Gegendruckplatte im Ruhezustand des Gerätes.
Empfohlene Andruckkraft:
Maximale Andruckkraft:
Da der mechanische Verschleiß des Druckkopfes mit der Andruckkraft
zunimmt, ist die Andruckkraft so niedrig wie möglich zu halten.
Betriebsanleitung
Installation und Inbetriebnahme
4 5
Hub 2 mm Hub 3 mm
DC II 53
40 N
45 N
Andruckkraft in Abhängigkeit des
Luftdruckes c128 / i128
(zwei Druckzylinder)
8
7
6
5
4
3
2
1
0
2 3 4 5
Luftdruck in bar
Hub 1 mm Hub 2 mm Hub 3 mm
DC II 107 DC II 128
40 N 40 N
45 N 45 N
41
