2 Geräteübersicht
Das kontinuierlich und intermittierend arbeitende Direktdruckwerk ist
ein hochauflösendes Direktdruckwerk für den Einbau in horizontale
und vertikale Verpackungsmaschinen. Überzeugend ist nicht nur die
leicht auszuwechselnde Farbband- bzw. Reinigungskassette, sondern
auch die verschiedenen Druckbreiten, linke und rechte Ausführungen
und die Möglichkeit das Gerät, durch die getrennte Steuerung, nahezu
in jede Verpackungsanlage problemlos zu integrieren.
Eine flexible Kennzeichnung der Verpackungsfolie erfolgt entweder
über den im Lieferumfang enthaltenen Windows Druckertreiber oder
über unsere bewährte Gestaltungssoftware Labelstar Office.
Mit 8 Vektor-, 6 Bitmap- und 6 proportionalen Fonts verfügt das
Direktdruckwerk über eine große Auswahl an verschiedenen
Schrifttypen. Es besteht die Möglichkeit, invers, kursiv oder in 90°-
Schritten gedrehte Schriften zu drucken.
Die Bedienung unseres robusten Direktdruckwerks ist einfach und
komfortabel. Die Geräteeinstellungen werden über das integrierte,
intuitive Touchscreen Display vorgenommen.
Durch eine neu entwickelte Elektronik kann eine max.
Druckgeschwindigkeit von bis zu 800 mm/s (kontinuierlicher Modus)
und max. 600 mm/s (intermittierender Modus) erreicht werden.
Zeitsparendes Aktualisieren der Software ist über die Schnittstelle
möglich. Das Direktdruckwerk ist standardmäßig mit einer seriellen,
USB und Ethernet Schnittstelle ausgestattet. Zusätzlich verfügt das
Direktdruckwerk über einen USB Host der den Anschluss einer
externen USB Tastatur und/oder eines USB Memory Sticks
ermöglicht. Das Direktdruckwerk erkennt automatisch über welche
Schnittstelle die Ansteuerung erfolgt.
Durch die große Auswahl an Optionen kann das Direktdruckwerk an
jede Aufgabe angepasst werden.

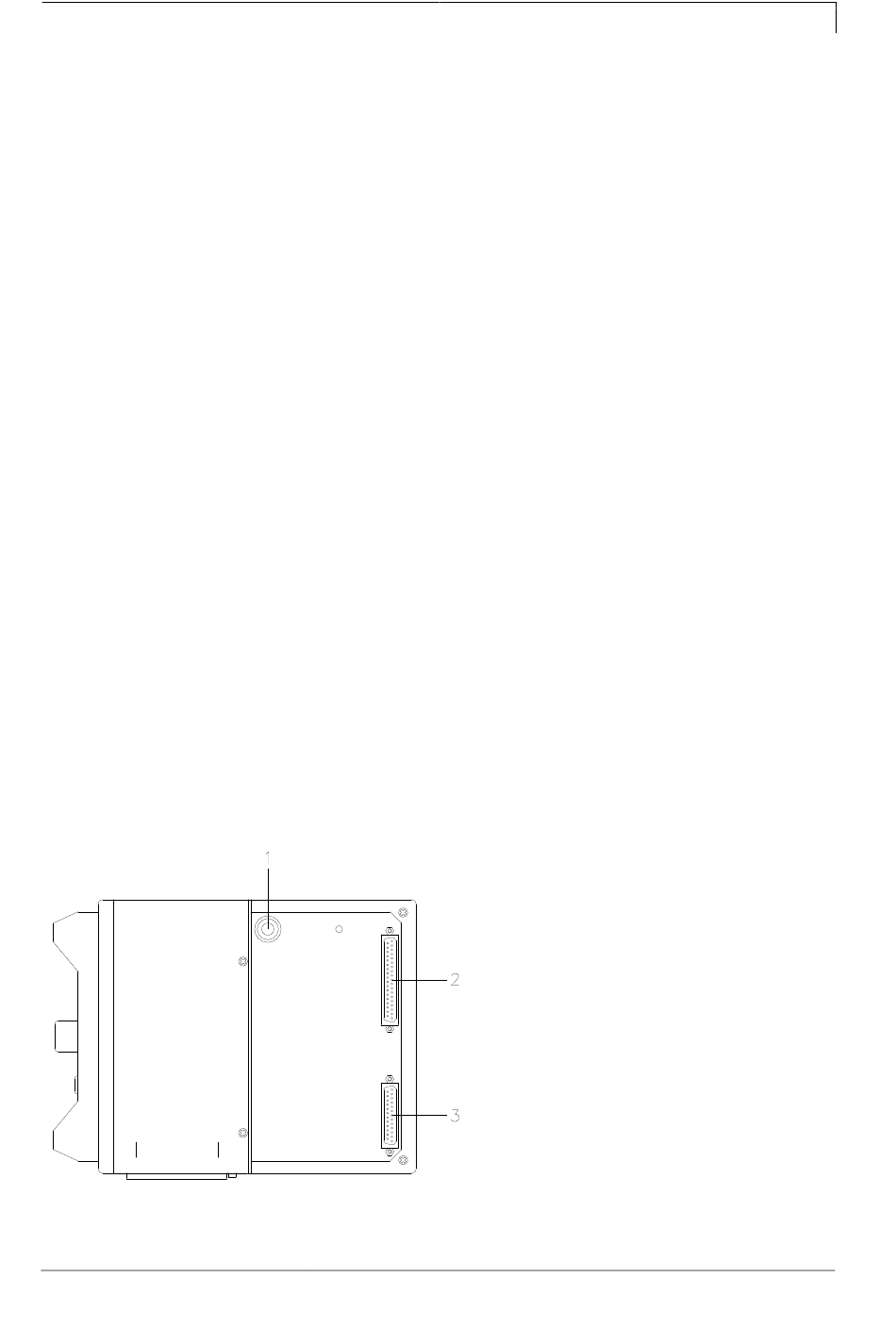

2.1 Anschlussseite der Druckmechanik

Abbildung 1
Betriebsanleitung
1 = Pneumatikanschluss
Verbindungskabel SPI
2 =
(Druckkopf + Sensoren)
3 = Verbindungskabel Power
