9.8 Flat Type Druckkopf einstellen
A
G H
I

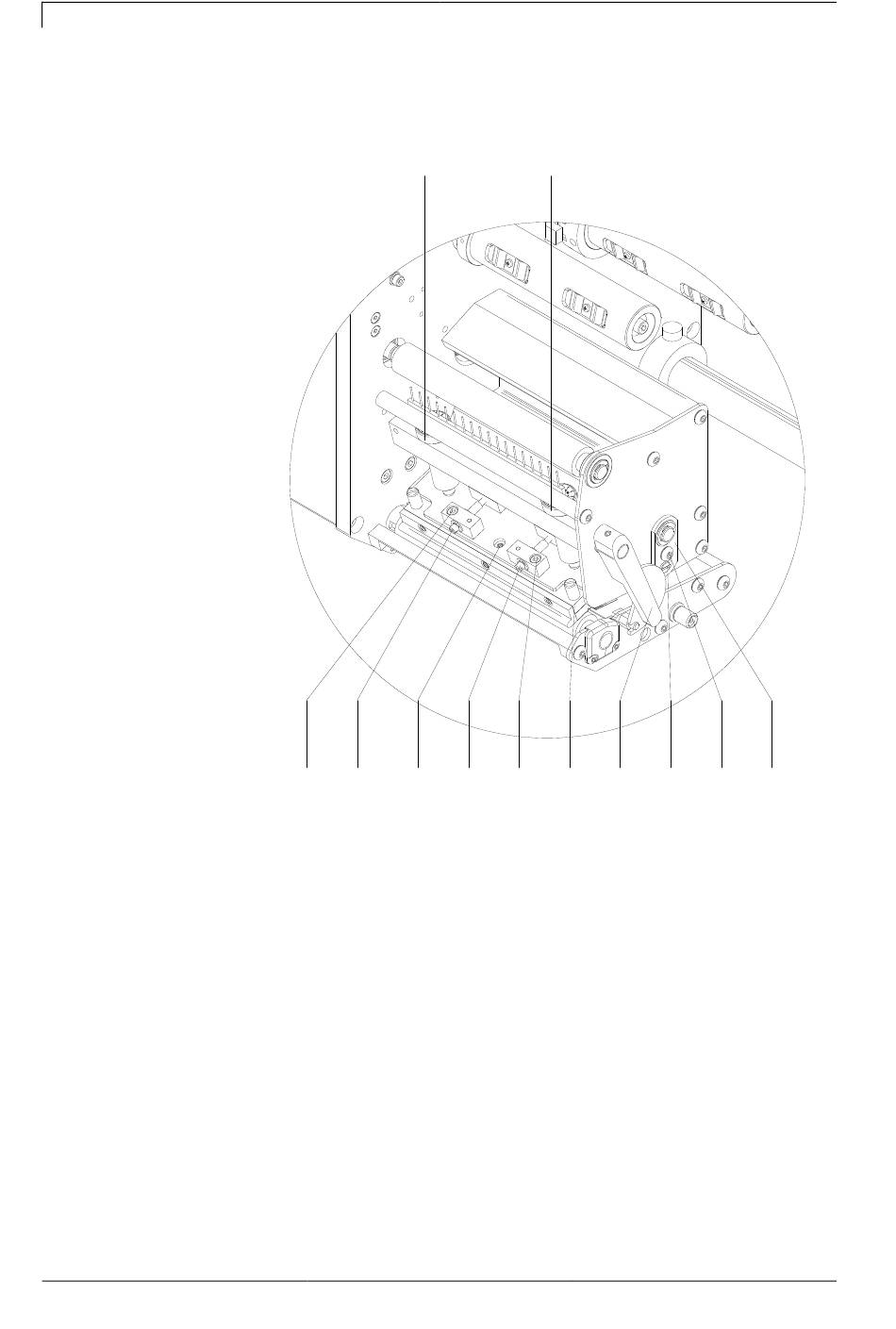

Abbildung 26
Für ein sauberes Druckbild ist die einzustellende Parallelität der
Brennlinie des Thermodruckkopfes zur Andruckwalze ein wichtiges
Kriterium. Da die Position der Brennlinie auf dem Druckkopf
fertigungsbedingten Schwankungen unterliegt, ist es nach einem
Druckkopfwechsel z.T. notwendig die Parallelität einzustellen.
1. Schrauben (G) mit einem Innensechskantschlüssel ca. ¼
Umdrehung lösen.
2. Parallelität mit den Stellschrauben (H) einstellen.
Uhrzeigersinn = Druckkopfbewegung nach hinten
Gegenuhrzeigersinn = Druckkopfbewegung nach vorne
3. Parallelität solange nachstellen, bis ein gleichmäßiges Druckbild
vorliegt.
4. Schrauben (G) wieder anziehen.
5. Druckauftrag über ca. 10 Etiketten starten und korrekten,
faltenlosen Bandlauf kontrollieren.
