Steuereingänge
Input I (Abbildung 7, B)
Abbildung 11
Beispiel
06.20
Über die Steuereingänge kann der Druck gesteuert werden. Die
Steuereingänge an Input I sind galvanisch getrennt und müssen mit
einer externen Spannungsquelle versorgt werden. Der Signalpegel ist
aktiv "HIGH".
PIN (Stift)

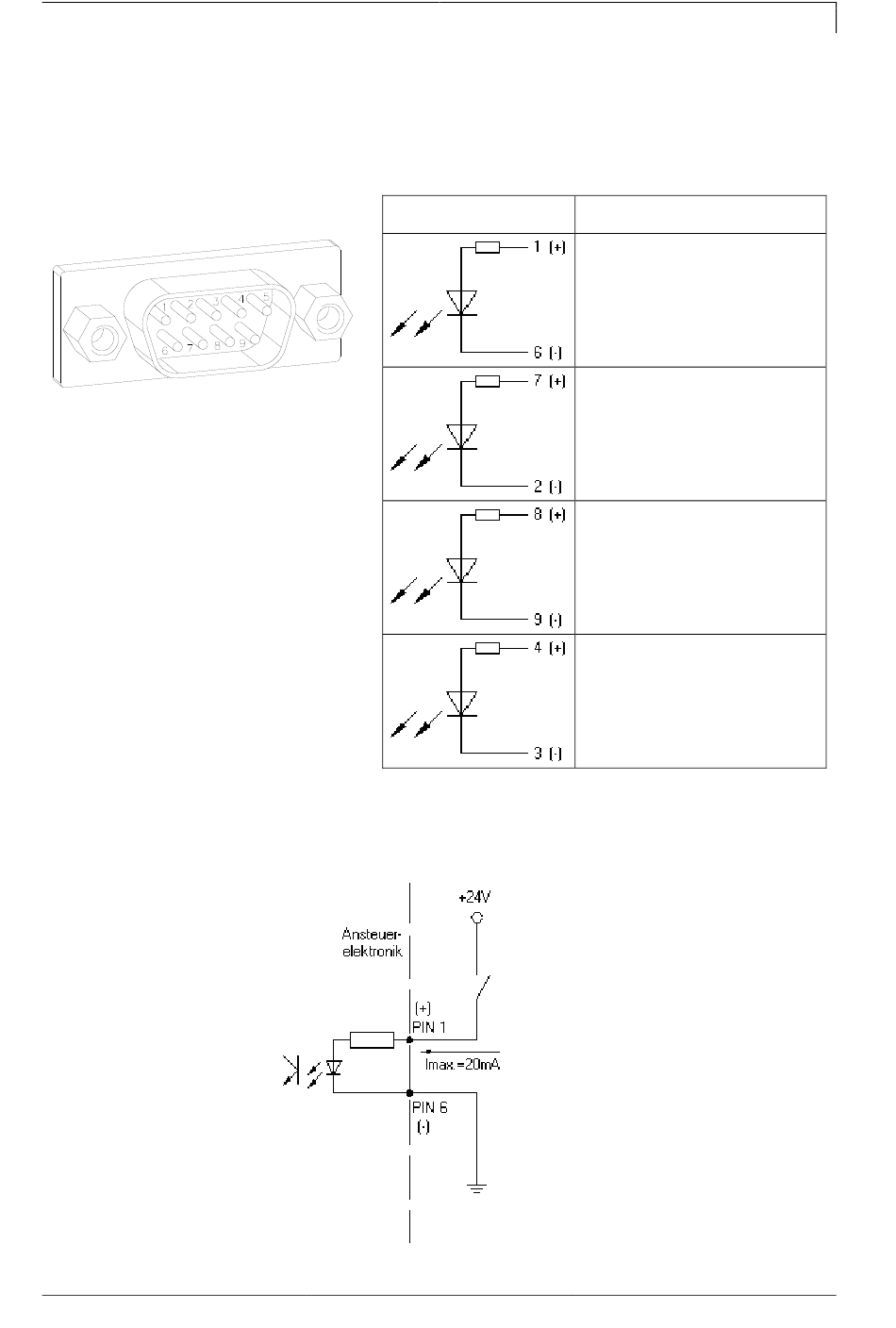

Anschluss eines Schalters mit 24V-Spannungsversorgung
über In 1 / Port 1:
Abbildung 12
Betriebsanleitung
Technische Daten
Input I
In 1 / Port 1: Druckstart
In 2 / Port 2: Nicht belegt
In 3 / Port 3: Ext. Numerator
zurücksetzen
In 4 / Port 4: Nicht belegt
