Montageanleitung
Zu Montage des Minisenders MS10 benötigen Sie:
• Einen Bohrer mit 30 mm Durchmesser,
• einen Bohrer mit 10 mm Durchmesser,
• Silikon
1. Führen Sie mit dem großen
Bohrer eine mind. 15 mm tie-
fe Sackbohrung durch.
2. Entgraten Sie die Kante.
3. Führen Sie mit dem kleinen
Bohrer eine zentrierte Durch-
gangsbohrung
Bohrloch durch. Hierdurch
kann der eingesetzte Mini-
sender später von unten aus
dem großen Bohrloch heraus-
geschoben werden.
4. Bringen Sie an einigen Punk-
ten im großen Bohrloch je ei-
nen Tropfen Silikon an

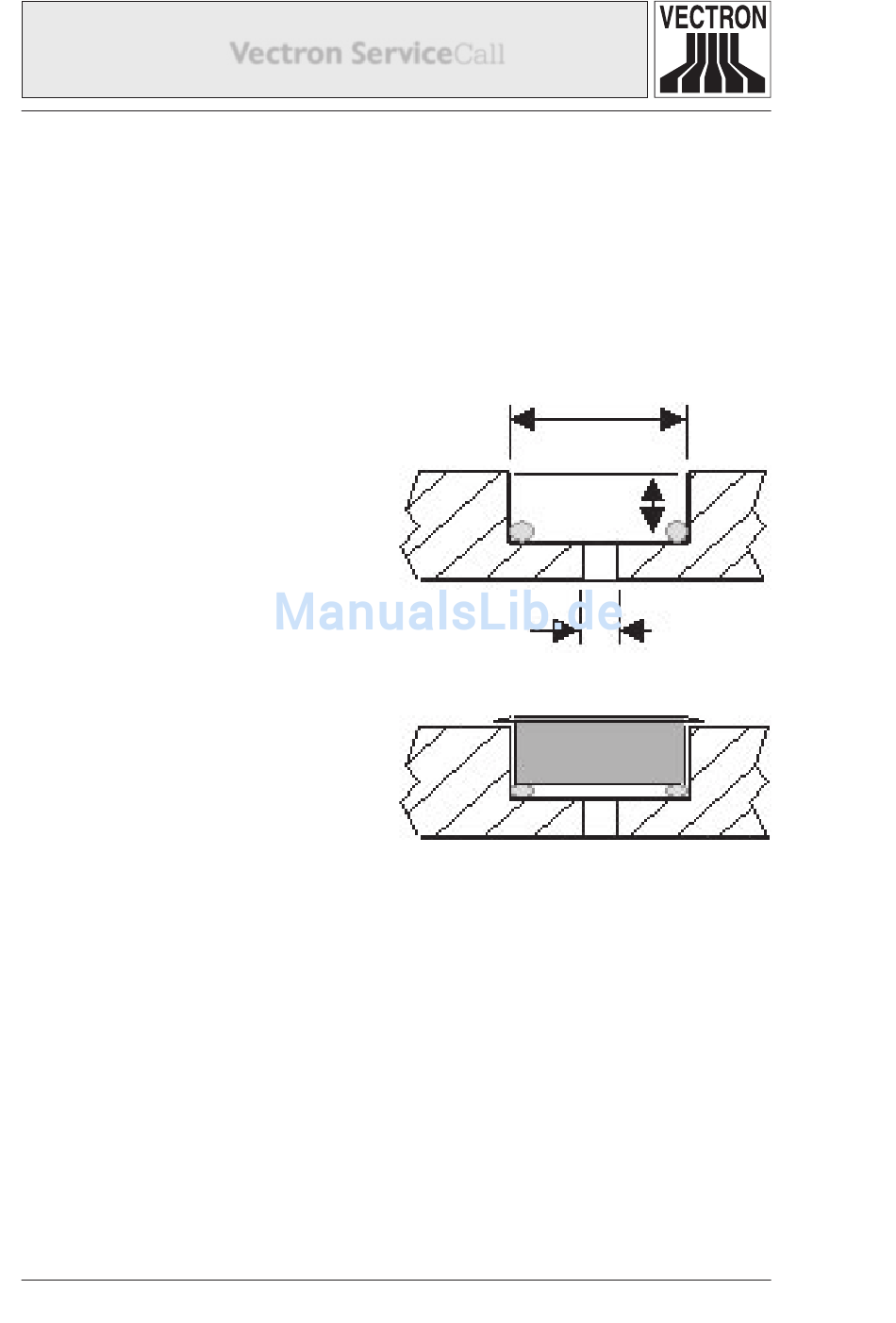

(s. graue Punkte in der Zeichnung).
5. Setzen Sie den Minisender von oben in das Bohrloch ein.
Vectron ServiceCall
im
großen
30 mm
>15 mm
10 mm
