MONTAGEANLEITUNG
MONTAGEANLEITUNG

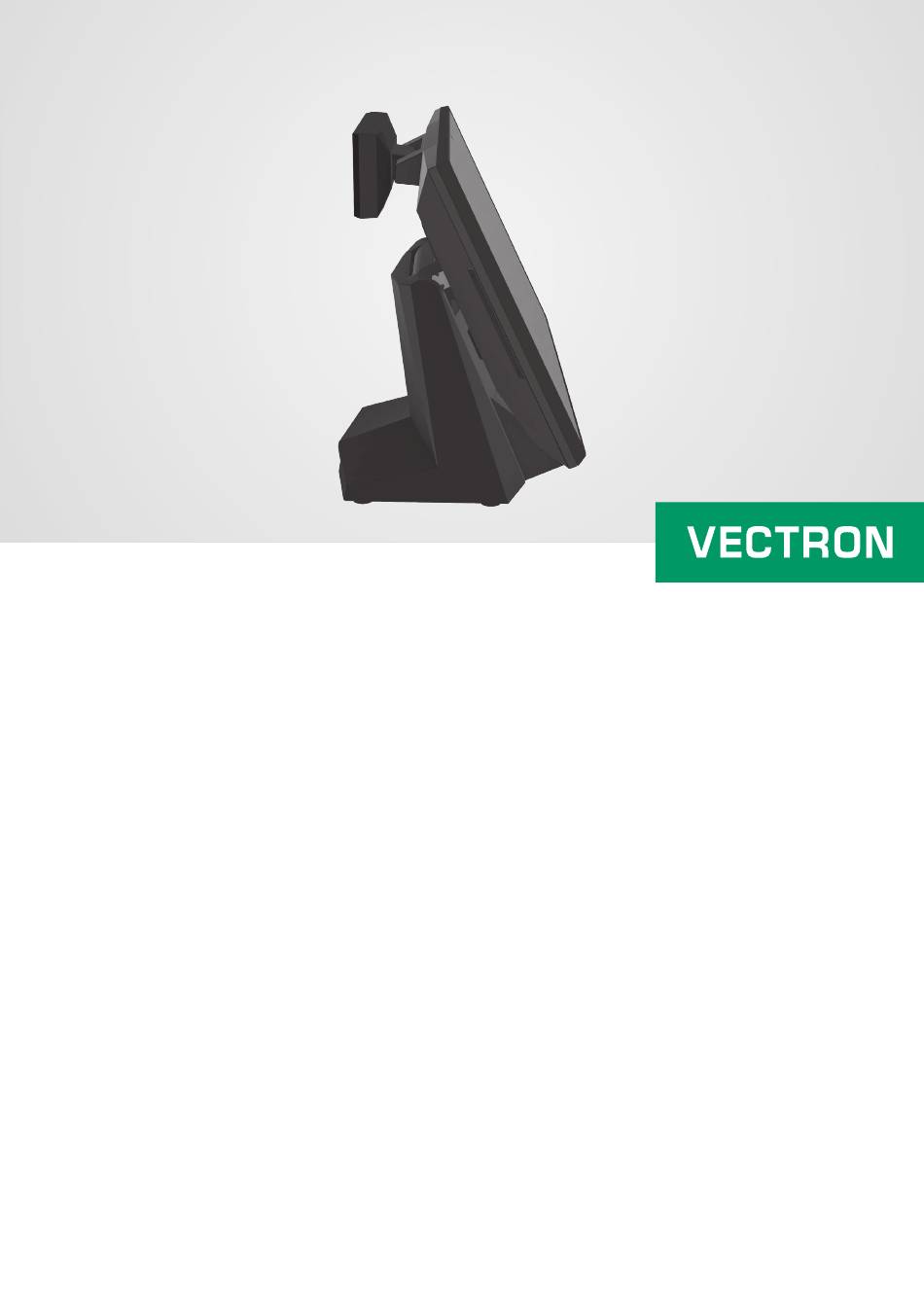

Vectron PoS touch 14 Wide
Vectron PoS touch 14 Wide
KundendiSPLAY Montieren
Montageanleitung
Kundendisplay montieren
Inhalt
1. Zu dieser Montageanleitung . ........................................................................................ 2
2. Sicherheitshinweise . ...................................................................................................... 2
3. Erforderliche Artikel und Werkzeuge ......................................................................... 3
3.1.
Erforderlicher Artikel ................................................................................................................................................3
3.2.
Erforderliches Werkzeug .........................................................................................................................................3
4. Bedienerschloss montieren . ......................................................................................... 3
4.1.
Kassensystem außer Betrieb nehmen ............................................................................................................3
4.2.
Kundendisplay montieren ......................................................................................................................................4
4.3.
Kassensystem in Betrieb nehmen .....................................................................................................................8
5. Pflege und Wartung........................................................................................................ 8
© Vectron Systems AG | Stand 10/18 | irrtum und technische Änderungen vorbehalten.
1/8

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Vectron POS TOUCH 14 WIDE

Inhaltszusammenfassung für Vectron POS TOUCH 14 WIDE

  • Seite 1: Inhaltsverzeichnis

    2. Sicherheitshinweise ....................... 2 3. Erforderliche Artikel und Werkzeuge ................. 3 3.1. Erforderlicher Artikel ..............................3 3.2. Erforderliches Werkzeug ............................3 4. Bedienerschloss montieren ..................3 4.1. Kassensystem außer Betrieb nehmen ......................3 4.2. Kundendisplay montieren ............................4 4.3. Kassensystem in Betrieb nehmen ........................8 5. Pflege und Wartung......................8 © Vectron Systems AG | Stand 10/18 | irrtum und technische Änderungen vorbehalten.

  • Seite 2: Zu Dieser Montageanleitung

    A Verwenden Sie eine antistatische unterlage. A Treffen Sie geeignete Vorkehrungen, um elektrostatische Ladungen vom Körper abzuleiten. A ACHTUNG Beschädigung des Displays oder des Gehäuses durch scharfkantige Gegenstände A Entfernen Sie alle Gegenstände von der Ablagefläche. A Legen Sie bei Arbeiten am Kassensystem das Display auf eine saubere, weiche, stabile, ebene und ausrei- chend große Fläche. Bewahren Sie die demontierten Teile, wie zum Beispiel Schrauben, in einem geeigneten Behälter auf, damit Sie diese nicht verlieren. © Vectron Systems AG | Stand 10/18 | irrtum und technische Änderungen vorbehalten.

  • Seite 3: Erforderliche Artikel Und Werkzeuge

    Einklemmen der Finger beim Bewegen von Gelenken und Scharnieren Der Spalt zwischen dem Gehäuse des Bildschirms und dem Gelenk verändert sich beim Ausrichten. A Stecken Sie Ihre Finger nicht zwischen das Gehäuse des Bildschirms und das Gelenk. 4.1. Kassensystem außer Betrieb nehmen Führen Sie eine Datensicherung durch, bevor Sie mit den Arbeiten an Ihrem Kassensystem beginnen. X Schalten Sie das Kassensystem aus. X Ziehen Sie den Netzstecker. X Richten Sie den Bildschirm durch Neigen des Gehäuses so auf Ihr Blickfeld aus, dass Sie die Schnittstellen und Anschlüsse erkennen. X Ziehen Sie alle Kabel ab. Abb. 1: Alle Kabel entfernen © Vectron Systems AG | Stand 10/18 | irrtum und technische Änderungen vorbehalten.

  • Seite 4: Kundendisplay Montieren

    Vectron PoS touch 14 Wide KundendiSPLAY Montieren 4.2. Kundendisplay montieren A ACHTUNG Beschädigung des Displays oder des Gehäuses durch scharfkantige Gegenstände A Entfernen Sie alle Gegenstände von der Ablagefläche. X Legen Sie das Kassensystem mit dem Bildschirm nach unten auf eine weiche, stabile und ausreichend große Fläche. X Lösen Sie mit einem Schlitzschraubendreher die Blende des Kundendisplayanschlusses vom Kassensystem. Abb. 2: Blende des Kundendisplayanschlusses lösen © Vectron Systems AG | Stand 10/18 | irrtum und technische Änderungen vorbehalten.
  • Seite 5 MONTAGEANLEITUNG Vectron PoS touch 14 Wide KundendiSPLAY Montieren X Ziehen Sie die Blende zu sich und entfernen Sie diese. Abb. 3: Blende entfernen X Entfernen Sie mit dem Kreuzschlitzschraubendreher die beiden Schrauben M3x6. Abb. 4: Schrauben entfernen © Vectron Systems AG | Stand 10/18 | irrtum und technische Änderungen vorbehalten.
  • Seite 6 MONTAGEANLEITUNG Vectron PoS touch 14 Wide KundendiSPLAY Montieren X Ziehen Sie vorsichtig das Anschlusskabel für das Kundendisplay aus der Öffnung. Abb. 5: Anschlusskabel hervorholen X Verbinden Sie die Steckverbindungen des Kundendisplays und des Kassensystems. Abb. 6: Kundendisplay mit Kassensystem verbinden X Setzen Sie das Kundendisplay auf das Kassensystem. A ACHTUNG Beschädigung der Kabelverbindung durch Quetschung A Achten Sie darauf, dass Sie das Anschlusskabel so verlegen, dass es durch das Bedienerschloss nicht ge- quetscht wird. © Vectron Systems AG | Stand 10/18 | irrtum und technische Änderungen vorbehalten.
  • Seite 7 MONTAGEANLEITUNG Vectron PoS touch 14 Wide KundendiSPLAY Montieren X Schieben Sie das Kundendisplay an das Kassensystem, bis es am Kassensystemgehäuse einrastet. Abb. 7: Kundendisplay platzieren und befestigen X Befestigen Sie das Kundendisplay mit den beiden Schrauben M3x6. Abb. 8: Kundendisplay festschrauben © Vectron Systems AG | Stand 10/18 | irrtum und technische Änderungen vorbehalten.

  • Seite 8: Kassensystem In Betrieb Nehmen

    MONTAGEANLEITUNG Vectron PoS touch 14 Wide KundendiSPLAY Montieren X Stellen Sie das Kassensystem auf den Standfuß. Abb. 9: Kassensystem mit Kundendisplay 4.3. Kassensystem in Betrieb nehmen X Stecken Sie alle benötigten Kabel ein. X Stecken Sie den Netzstecker ein. X Das Kassensystem ist wieder einsatzbereit. 5. Pflege und Wartung Das Kundendisplay ist wartungsfrei. Bei starker Verschmutzung können Sie das Gehäuse vorsichtig mit einem feuchten Tuch abwischen, das mit einem milden Reinigungsmittel getränkt ist. Es gelten die Pflegehinweise Ihres Kassensystems. © Vectron Systems AG | Stand 10/18 | irrtum und technische Änderungen vorbehalten.
