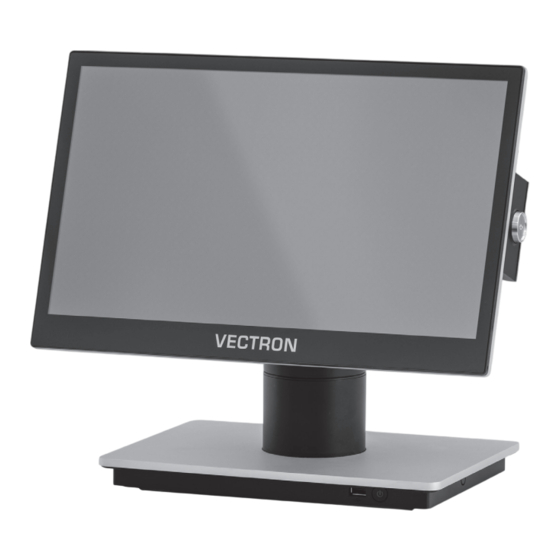

Vectron POS 7 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Vectron Anleitungen
  4. Touchscreen Kassensysteme
  5. POS 7
  6. Benutzerhandbuch

Vectron POS 7 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für POS 7:

Werbung

Quicklinks

Diese Anleitung herunterladen
Benutzerhandbuch
POS 7 STANDFUSS /VESA
POS 7 MINI STANDFUSS /VESA

Werbung

loading

Verwandte Anleitungen für Vectron POS 7

Inhaltszusammenfassung für Vectron POS 7

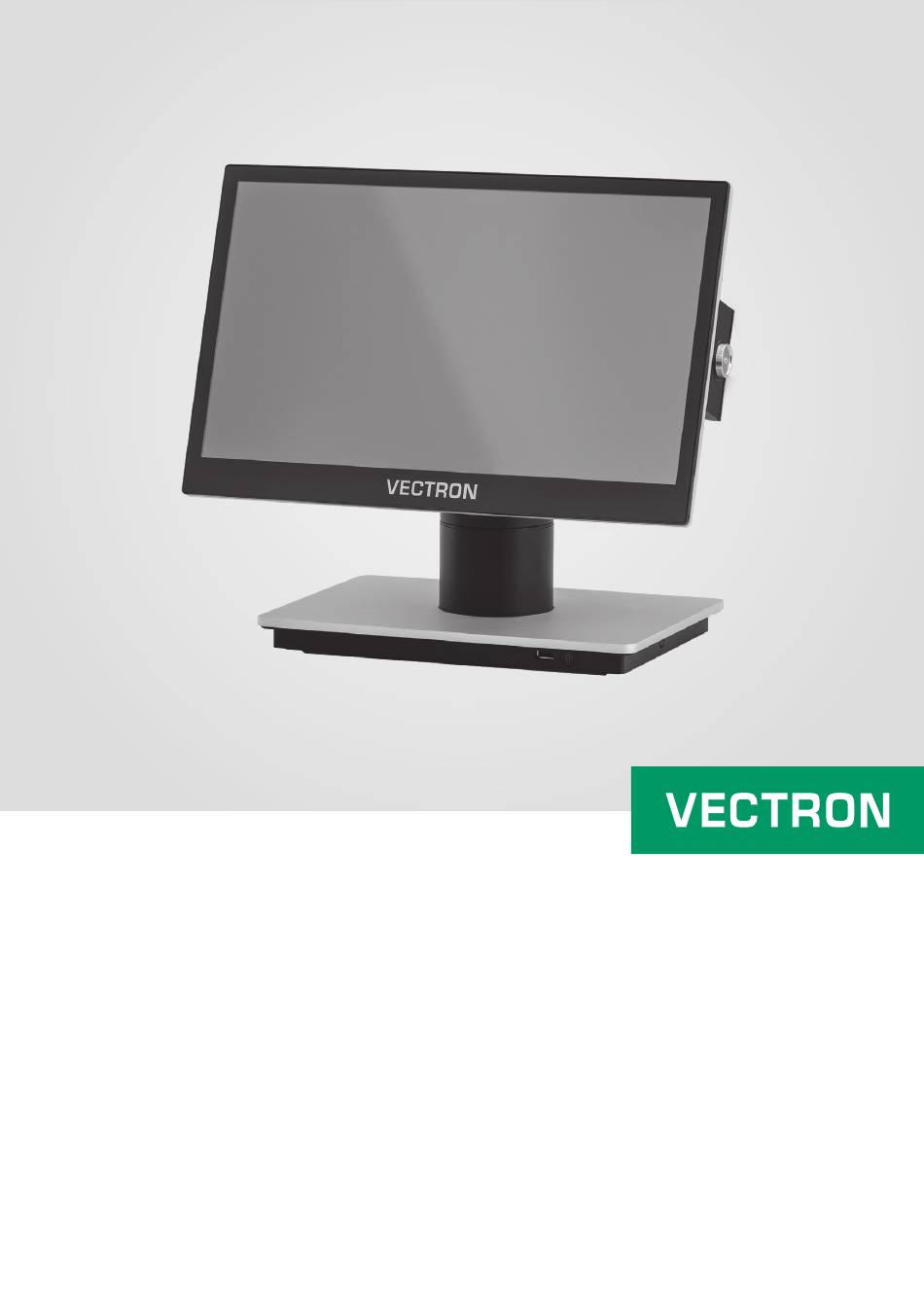

  • Seite 1 Benutzerhandbuch POS 7 STANDFUSS /VESA POS 7 MINI STANDFUSS /VESA...
  • Seite 3 IHR VECTRON-FACHHÄNDLER:...
  • Seite 4 BENUTZERHANDBUCH POS 7 Inhalt 1. Hinweise ....................9 1.1. Zielgruppe dieses Benutzerhandbuchs ...............9 1.2. Händlerbetreuung ......................9 1.3. Lieferumfang ........................10 1.3.1. Lieferumfang POS 7 Standfuß und POS 7 Mini Standfuß .......10 1.3.2. Lieferumfang POS 7 VESA und POS 7 Mini VESA ..........11 2. Begriffs- und Zeichenerklärung ..........12 2.1. Sicherheitsbezogene Informationen ..............12 2.1.1. Warnhinweis ........................12 2.1.2. Warnzeichen ........................12 2.1.3. Signalwörter ........................13 2.2. Hinweise ..........................13 Sicherheitshinweise ............... 14 4. Gerätebeschreibung .
  • Seite 5 5.2. POS 7 Mini Kassensystem ..................32 5.2.1. Vectron POS 7 Mini Standfuß .................32 5.2.2. Vectron POS 7 Mini VESA ..................34 5.3. Netzteil Vectron POS 7 ....................36 5.4. Vectron-POS-Software ....................37 6. Inbetriebnahme ................39 6.1. POS 7 aufstellen ......................39 6.1.1. Aufstellungsort für die POS 7 wählen ...............39 6.1.2. POS 7 an die Stromversorgung anschließen ..........40 6.1.3. Geräte an die POS 7 anschließen ................40 6.2. Bildschirm ausrichten ....................41 Betrieb ....................43 7.1.
  • Seite 6 BENUTZERHANDBUCH POS 7 7.4.8. Tisch einem anderen Bediener übertragen ...........54 7.5. Mit Vorgängen arbeiten .....................54 7.6. Mit Berichten arbeiten ....................55 7.7. Buchungen oder die letzte Eingabe stornieren ...........55 7.8. Druckdatenserver ......................55 8. Service und Wartung ..............56 8.1. Reinigung ...........................56 8.2. Kundenservice kontaktieren ..................56 Störungen, mögliche Ursachen und deren Beseitigung ..57 10. Außerbetriebnahme ............... 60 11. Entsorgung ..................61 12. Glossar ....................62 13. Icons .
  • Seite 7 15.6. Öffnungstool POS 7 .....................71 15.7. Schubladenmultiplexer POS 7 ................71 15.8. Serielles Kabel ........................72 16. Weitere Vectron-Produkte ............73 16.1. Stationäre Vectron-Kassensysteme ..............73 16.1.1. Vectron POS Touch 14 Wide ..................74 16.1.2. Vectron POS Touch 15 II ....................75 16.2. Mobile Vectron Kassensysteme ................76 16.2.1. Vectron POS MobilePro III ..................76 16.3. Software ..........................77 16.3.1.
  • Seite 8 BENUTZERHANDBUCH POS 7...
  • Seite 9 1. Hinweise Dieses Benutzerhandbuch ist Bestandteil der Vectron POS 7 Standfuß und POS 7 VESA sowie der Vectron POS 7 Mini Standfuß und POS 7 Mini VESA, im nachfol- genden Vectron POS 7 genannt. Lesen Sie diese Dokumentation vollständig und insbesondere das Kapitel „Sicherheitshinweise“, bevor Sie mit dem Produkt arbeiten. Bewahren Sie die Dokumentation so auf, dass sie jederzeit für alle Benutzer zugänglich ist. Geben Sie das Produkt an Dritte stets zusammen mit den erforderlichen Dokumentat ionen weiter. 1.1. Zielgruppe dieses Benutzerhandbuchs Endbenutzer der Vectron POS 7 und Vectron-Fachhändler. 1.2. Händlerbetreuung Ihr Vectron-Fachhändler hat die POS 7 für Sie programmiert und ist Ihr Ansprech- partner bei Fragen zur Programmierung. Bei Bedarf unterstützt er Sie bei der Inbetriebnahme und schult Sie im Umgang mit Ihrem Kassensystem. © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 10 BENUTZERHANDBUCH POS 7 1.3. Lieferumfang 1.3.1. Lieferumfang POS 7 Standfuß und POS 7 Mini Standfuß Vectron POS 7 Standfuß und Vectron POS 7 Mini Standfuß Standardlieferumfang Vectron POS 7 Standfuß Kassensystem bzw. Vectron POS 7 Mini Standfuß Kassensystem Netzteil POS 7 inkl. Netzkabel Bedienerschloss L1 POS 7 (Dallas Standardschloss) mit vier Bedienerschlüsseln, Montage an beiden Seiten des Displays möglich Vectron-POS-Software mit Lizenz Sicherheits- und Installationshinweise Versandkarton Optionales Zubehör Bedienerschloss L2 POS 7 (iButton Magnet) Kundendisplay C11 POS 7 Scanner S1 POS 7 TSE Sicherung POS 7 Öffnungstool POS 7 Schubladenmultiplexer POS 7 Serielles Kabel...
  • Seite 11 1.3.2. Lieferumfang POS 7 VESA und POS 7 Mini VESA Vectron POS 7 VESA und Vectron POS 7 Mini VESA Standardlieferumfang Vectron POS 7 VESA: POS 7 Display 15,6" inkl. 2 m langes POS 7 Displaykabel (zur Systembox) bzw. Vectron POS 7 Mini VESA: POS 7 Display 11,6" inkl. 2 m langes POS 7 Displaykabel (zur Systembox) Baugruppe Systembox POS 7, bestehend aus Systembox POS 7, Kühlkörper, Montagewinkel VESA Mount Adapter POS 7 Netzteil POS 7 inkl. Netzkabel Bedienerschloss L1 POS 7 (Dallas Standardschloss) mit vier Bedienerschlüsseln, Montage an beiden Seiten des Displays möglich Vectron-POS-Software mit Lizenz Sicherheits- und Installationshinweise Versandkarton Optionales Zubehör Bedienerschloss L2 POS 7 (iButton Magnet) Kundendisplay C11 POS 7 inkl. VESA-Mount Adapter POS 7 und 2 m langes POS 7 Displaykabel Scanner S1 POS 7 Öffnungstool POS 7 Schubladenmultiplexer POS 7 Serielles Kabel © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 12 BENUTZERHANDBUCH POS 7 2. Begriffs- und Zeichenerklärung 2.1. Sicherheitsbezogene Informationen Diese Anleitung enthält einleitende Sicherheitshinweise und Warnhinweise für Ihr Kassensystem POS 7. 2.1.1. Warnhinweis A SIGNALWORT Art und Quelle der Gefahr Folgen bei Nichtbeachtung. A Gefahrenabwehr 2.1.2. Warnzeichen Warnzeichen Bedeutung Warnzeichen für Hinweise, die vor Personenschäden warnen. Allgemeines Warnzeichen. Spezielles Warnzeichen für Gefährdungen durch Quetschungen. Spezielles Warnzeichen für Gefährdungen durch Stromschlag.
  • Seite 13 2.1.3. Signalwörter Signalwort Bedeutung Das Signalwort „GEFAHR“ bezeichnet eine Gefährdung mit hohem Risiko, A GEFAHR die Tod oder schwere Körperverletzungen zur Folge hat, wenn sie nicht vermieden wird. Das Signalwort „WARNUNG“ bezeichnet eine Gefährdung mit mittlerem A WARNUNG Risiko, die Tod oder schwere Körperverletzungen zur Folge haben könnte, wenn sie nicht vermieden wird. Das Signalwort „VORSICHT“ bezeichnet eine Gefährdung mit niedrigem A VORSICHT Risiko, die geringfügige oder mäßige Körperverletzungen zur Folge haben könnte, wenn sie nicht vermieden wird. Das Signalwort „ACHTUNG“ bezeichnet eine Gefährdung, die einen A ACHTUNG Sachschaden zur Folge haben könnte, wenn sie nicht vermieden wird. 2.2. Hinweise Das Informationszeichen bezeichnet Hinweise auf Informationen, die bei der Nutzung Ihrer POS 7 nützlich sein können. © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 14 BENUTZERHANDBUCH POS 7 3. Sicherheitshinweise A GEFAHR Tödlicher Stromschlag durch beschädigte Kassensystemkomponenten A Trennen Sie bei Beschädigungen das Netzkabel vom Stromnetz. A Wenden Sie sich an Ihren Vectron-Fachhändler, wenn Kassensystemkomponenten beschädigt sind. Beschädigung von Kassensystemkomponenten bei Verwendung von nicht kompatiblen Zubehörteilen Die Verwendung von nicht kompatiblen oder gefälschten Zubehörteilen kann Schäden an Ihrem Gerät verursachen und ein potenzielles Risiko für Feuer und/oder Explosion darstellen. Die Folge können schwerwiegende Verletzungen oder andere schwerwiegende Gesundheitsgefahren sein. A Verwenden Sie nur Original-Vectron-Zubehörteile. A VORSICHT Einklemmen der Finger beim Ausrichten des Bildschirms Der Spalt zwischen dem Gehäuse des Bildschirms und dem Gelenk verändert sich beim Ausrichten. A Stecken Sie Ihre Finger nicht zwischen das Gehäuse des Bildschirms und das Gelenk. A Beachten Sie vor dem Ausrichten des Bildschirms die Hinweise im Kapitel 6.2 „Bild- schirm ausrichten“ auf Seite 41. Stolpergefahr und Beschädigung des Gerätes durch frei im Raum liegende Gerätekabel A Verlegen Sie Gerätekabel so, dass sie keine Gefahrenquelle bilden! Batteriewarnung Brandgefahr, wenn die Batterie durch einen falschen Typ ersetzt wird. A Ersetzen Sie Batterien nur durch denselben oder einen gleichwertigen Typ, der vom Hersteller empfohlen wird.
  • Seite 15 Beschädigung des Kassensystems durch fehlerhafte Wandmontage A Achten Sie bei der Wandmontage der POS 7 auf eine ausreichende Tragfähigkeit der Wand und der verwendeten Aufhängungselemente. A ACHTUNG Beschädigung von Kassensystemkomponenten durch zu hohe Spannungen oder Ströme A Verwenden Sie eine geerdete Steckdose, an der eine Wechselspannung zwischen 110 und 240 Volt anliegt. A Verwenden Sie Stromquellen, die durch einen Fehlerstromschutzschalter abgesichert sind. Funktion des RJ11-Ports A Verwenden Sie den RJ11-Port nur für Kassenschubladen und nicht für das Telekommuni- kationsnetzwerk. Fehlfunktionen durch fehlerhafte Programmierung A Verändern Sie die Programmierung nur, wenn Sie sich der Auswirkungen absolut sicher sind. A Schützen Sie die Programmierung und Programmfunktionen durch Passwörter. A Ihr Vectron-Fachhändler unterstützt Sie bei Fragen zur Programmierung oder program- miert das Kassensystem nach Ihren Wünschen. A Dieses Kassensystem wird mit der Lizenz Windows 10 IoT Enterprise 2019 LTSC ausgelie- fert. Als Hersteller dieses Kassensystems können wir eine einwandfrei funktionierende Kassenfunktion nur im Auslieferungszustand gewährleisten. Die Installation weiterer Softwareprodukte erhöht grundsätzlich das Risiko von Fehlfunktionen. Es wird dringend empfohlen, Softwareprodukte ausschließlich über den Vectron-Fachhandelspartner installieren zu lassen. Beschädigung des Touchscreens durch Berührung mit ungeeigneten Gegenständen A Bedienen Sie den Touchscreen nur mit Fingern oder mit dafür vorgesehenen Touchstif- ten. © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 16 BENUTZERHANDBUCH POS 7 A ACHTUNG Einbrenn-Effekt durch statische Bildinhalte Durch statische Bildinhalte können Schattenbilder dauerhaft am Display sichtbar bleiben. A Konfigurieren Sie den Bildschirmschoner. A Ihr Vectron-Fachhändler unterstützt Sie bei Fragen zur Programmierung oder program- miert das Kassensystem nach Ihren Wünschen. Zu aggressive Reinigungsmittel können die Gehäuseoberflächen beschädigen A Verwenden Sie für die Reinigung kein Scheuerpulver und keine kunststofflösenden Reinigungsmittel. A Reinigen Sie die Gehäuseoberfläche der Geräte bei Bedarf mit einem weichen, fussel- freien Tuch. Bei stärkerer Verschmutzung können Sie das Tuch mit Wasser oder einem rückstandsfreien, milden Reinigungsmittel leicht anfeuchten. Beschädigung von Kassensystemkomponenten beim Transport in ungeeigneten Verpackungen A Versenden Sie Kassensystemkomponenten ausschließlich in der Originalverpackung.
  • Seite 17 4. Gerätebeschreibung 4.1. Bestimmungsgemäße Verwendung X Die POS 7 ist ein stationäres Kassensystem für die Abwicklung von Bestell- und Zahlungsvorgängen. X Die POS 7 darf innerhalb der im Kapitel 5 „Technische Daten“ auf Seite 28 definierten Umweltbedingungen verwendet werden. X Zum Betrieb der POS 7 darf nur Vectron-Originalzubehör oder von der Vectron Systems AG zugelassenes Zubehör verwendet werden. X Die Vectron Systems AG haftet nicht für Schäden oder Verletzungen, die durch eine nicht bestimmungsgemäße Verwendung entstehen. X Der Betreiber der POS 7 ist für das Speichern und Sichern der mit der POS 7 erzeugten Daten verantwortlich. X Der Betreiber der POS 7 ist dafür verantwortlich, dass die Daten den recht- lichen Anforderungen entsprechend verarbeitet werden. © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 18 BENUTZERHANDBUCH POS 7 4.2. Kassensystem 4.2.1. Vorderansicht Abb. 1: Vorderansicht POS 7 Standfuß...
  • Seite 19 Abb. 2: Vorderansicht POS 7 VESA Pos. Benennung Beschreibung Touchscreen Dateneingabe mit einem Touchstift oder mit den Fingern. Bedienerschloss An- und Abmeldung am System mit einem Bedienerschlüssel. Gehäuse Gehäuse des Kassensystems. Standfuß Unter dem Standfuß kann die Systembox montiert werden. Ein- und Austaster Kassensystem ein- und ausschalten. USB-Schnittstelle Anschluss für Zusatzgeräte und Speichermedien. © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 20 BENUTZERHANDBUCH POS 7 4.2.2. Rückansicht Abb. 3: Rückansicht POS 7 Standfuß Abb. 4: Rückansicht POS 7 VESA...
  • Seite 21 Pos. Benennung Beschreibung Anschlussblende Für den Anschluss eines Peripheriegerätes (z. B. Bediener- schloss, Scanner) kann diese Blende entfernt werden. Gelenk Durch das Gelenk können Sie durch Neigen und seitliches Drehen das Gehäuse verändern, um das Display Ihrem Blick- winkel anzupassen. VESA Mount Adapter Mit dem VESA Mount Adapter kann ein Display an unter- schiedlichen Befestigungslösungen wie z. B. einer Wandhal- terung befestigt werden. © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 22 BENUTZERHANDBUCH POS 7 4.2.3. Schnittstellen und Anschlüsse Abb. 5: Detailansicht der Schnittstellen und Anschlüsse POS 7 Standfuß Abb. 6: Detailansicht der Schnittstellen und Anschlüsse POS 7 VESA Pos. Benennung Beschreibung FeDP (2nd Display) FeDP-Display-Port für Kundendisplay. Netzwerk- 10/100/1000 Base-T; Ethernet. Schnittstelle Stromanschluss Anschluss für Netzteil POS 7. USB 2.0-Schnitt- Zwei USB 2.0-Schnittstellen für Zusatzgeräte und Speicher- stellen medien. USB 3.0 Typ C- Zwei USB 3.0 Typ C-Schnittstellen für Zusatzgeräte und Schnittstellen Speichermedien. USB 3.0-Schnitt- Zwei USB 3.0-Schnittstellen für Zusatzgeräte und Speicher- stellen medien. Serielle Schnitt- Zwei serielle Schnittstellen für Zusatzgeräte. stellen...
  • Seite 23 Pos. Benennung Beschreibung Schubladen- Eine Schnittstelle für eine Kassenschublade. anschluss FeDP (Main FeDP-Display-Port für Bedienerdisplay. Display) 4.2.4. Maße (in mm) 233,7 280,0 200,0 368,9 207,9 Abb. 7: Vectron POS 7 Standfuß 100,0 20,0 75,0 110,0 368,9 35,0 Abb. 8: Bedienerdisplay Vectron POS 7 VESA an VESA Mount Adapter © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 24 BENUTZERHANDBUCH POS 7 275,6 207,4 200,0 280,0 Abb. 9: Vectron POS 7 Mini Standfuß 100,0 20,0 75,0 275,6 35,0 110,0 Abb. 10: Bedienerdisplay Vectron POS 7 Mini VESA an VESA Mount Adapter 282,0 99,0 254,0 270,0 Abb. 11: Systembox inkl. Kühlkörper...
  • Seite 25 4.3. Netzteil und Netzkabel 4.3.1. Netzteil Vectron POS 7 Abb. 12: Netzteil Vectron POS 7 90 Watt Abb. 13: Netzteil Vectron POS 7 120 Watt © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 26 BENUTZERHANDBUCH POS 7 Pos. Benennung Beschreibung Netzteilbuchse In die Netzteilbuchse wird der Netzteilstecker des Netzkabels gesteckt. Typschild Produktbezeichnung und Seriennummer. Gerätestecker Der Gerätestecker wird in den Stromanschluss der POS 7 gesteckt. Stromkabel 4.3.2. Netzkabel Abb. 14: Netzkabel Pos. Benennung Beschreibung Netzanschluss- Der Netzanschlussstecker wird in eine Steckdose gesteckt. Das stecker Aussehen des Netzanschlusssteckers kann von der Darstellung abweichen. Netzteilstecker Der Netzteilstecker wird in die Netzteilbuchse gesteckt.
  • Seite 27 4.4. Vectron-POS-Software Die Funktionen, die mit der installierten Vectron-POS-Software genutzt werden können, sind von der verwendeten Softwareversion und der Programmierung abhängig. Ihr Vectron-Fachhändler unterstützt Sie bei Fragen zur Programmierung oder programmiert das Kassensystem nach Ihren Wünschen. © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 28 BENUTZERHANDBUCH POS 7 5. Technische Daten 5.1. POS 7 Kassensystem 5.1.1. Vectron POS 7 Standfuß Vectron POS 7 Standfuß Displaydiagonale 396 mm (15,6") Displayart TFT-LCD Displaybeleuchtung LED-Hintergrundbeleuchtung Displaygröße (aktiv) 344 x 193,5mm Displayauflösung 1920 x 1080 Pixel (Full HD) Farben 262K colors ( RGB 6-bit) Eingabe Touchscreen (projektiv-kapazitiv) Gehäuse und Standfuß Lackiertes Metall und Kunststoff Prozessor Intel Celeron 3965U Arbeitsspeicher 4 GB DDR4 Massenspeicher 128 GB SSD Modul Netzwerk 10/100/1000 BASE-T; Ethernet USB-Schnittstellen 2x USB 3.0 Typ C, 2x USB 3.0, 3x USB 2.0 (davon 1 an der Vorderseite)
  • Seite 29 Vectron POS 7 Standfuß Temperatur Lagerung: -20 bis 60 °C Betrieb: 0 bis 35 °C Luftfeuchtigkeit: 20 bis 85% (nicht kondensierend) Maße (B x H x T) Circa 376 x 375 x 200 mm (abhängig vom Neigungswinkel) Gewicht Circa 3,9 kg Zulassung FCC Class A, CE Mark Class A, LVD © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 30 BENUTZERHANDBUCH POS 7 5.1.2. Vectron POS 7 VESA Vectron POS 7 VESA Displaydiagonale 396 mm (15,6") Displayart TFT-LCD Displaybeleuchtung LED-Hintergrundbeleuchtung Displaygröße (aktiv) 344 x 193,5mm Displayauflösung 1920 x 1080 Pixel (Full HD) Farben 262K colors ( RGB 6-bit) Eingabe Touchscreen (projektiv-kapazitiv) Gehäuse Lackiertes Metall und Kunststoff Prozessor Intel Celeron 3965U Arbeitsspeicher 4 GB DDR4 Massenspeicher 128 GB SSD Modul Netzwerk 10/100/1000 BASE-T; Ethernet; 1x RJ45 USB-Schnittstellen 2x USB 3.0 Typ C, 2x USB 3.0, 3x USB 2.0 (davon 1 an der Vorderseite) Serielle Schnittstellen 2x DB9 (Powered RS232) (COM1 5V, COM2 5V) Kassenschubladen- 1x RJ11 Schnittstelle Display-Schnittstelle...
  • Seite 31 Vectron POS 7 VESA Gewicht POS 7 Display: 2080 g Baugruppe Systembox POS 7: 1360 g VESA Mount Adapter POS 7: 220 g (plus 8 g für vier Schrauben) Zulassung FCC Class A, CE Mark Class A, LVD © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 32 BENUTZERHANDBUCH POS 7 5.2. POS 7 Mini Kassensystem 5.2.1. Vectron POS 7 Mini Standfuß Vectron POS 7 Mini Standfuß Displaydiagonale 295 mm (11,6") Displayart TFT-LCD Displaybeleuchtung LED-Hintergrundbeleuchtung Displaygröße (aktiv) 256,3 x 144,2 mm Displayauflösung 1920 x 1080 Pixel (Full HD) Farben 16,7 Mio. Farben (True Color) Eingabe Touchscreen (projektiv-kapazitiv) Gehäuse und Standfuß Lackiertes Metall und Kunststoff Prozessor Intel Celeron 3965U Arbeitsspeicher 4 GB DDR4 Massenspeicher 128 GB SSD Modul Netzwerk 10/100/1000 BASE-T; Ethernet USB-Schnittstellen 2x USB 3.0 Typ C, 2x USB 3.0, 3x USB 2.0 (davon 1 an der Vorderseite) Serielle Schnittstellen 2x DB9 (Powered RS232) (COM1 5V, COM2 5V) LAN-Schnittstelle...
  • Seite 33 Vectron POS 7 Mini Standfuß Luftfeuchtigkeit: 20 bis 85% (nicht kondensierend) Maße (B x H x T) Circa 280 x 265,4 x 207,4 mm (abhängig vom Neigungswinkel) Gewicht Circa 2,9 kg Zulassung FCC Class A, CE Mark Class A, LVD © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 34 BENUTZERHANDBUCH POS 7 5.2.2. Vectron POS 7 Mini VESA Vectron POS 7 Mini VESA Displaydiagonale 295 mm (11,6") Displayart TFT-LCD Displaybeleuchtung LED-Hintergrundbeleuchtung Displaygröße (aktiv) 256,3 × 144,2 mm Displayauflösung 1920 x 1080 Pixel (Full HD) Farben 16,7 Mio. Farben (True Color) Eingabe Touchscreen (projektiv-kapazitiv) Gehäuse Lackiertes Metall und Kunststoff Prozessor Intel Celeron 3965U Arbeitsspeicher 4 GB DDR4 Massenspeicher 128 GB SSD Modul Netzwerk 10/100/1000 BASE-T; Ethernet; 1x RJ45 USB-Schnittstellen 2x USB 3.0 Typ C, 2x USB 3.0, 3x USB 2.0 (davon 1 an der Vorderseite) Serielle Schnittstellen 2x DB9 (Powered RS232) (COM1 5V, COM2 5V) Kassenschubladen- 1x RJ11 Schnittstelle Display-Schnittstelle...
  • Seite 35 Vectron POS 7 Mini VESA Gewicht POS 7 Mini Display: 800 g Baugruppe Systembox POS 7: 1360 g VESA Mount Adapter POS 7: 220 g (plus 8 g für vier Schrauben) Zulassung FCC Class A, CE Mark Class A, LVD © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 36 BENUTZERHANDBUCH POS 7 5.3. Netzteil Vectron POS 7 Technische Daten des Netzteils Vectron POS 7 90 Watt 120 Watt Eingangsspannung 100 bis 240 V Wechselspannung Ausgangsspannung + 19 V Gleichspannung Ausgangsstrom Maximal 4,74 A Maximal 6,32 A Ausgangsleistung Maximal 90 W Maximal 120 W Leistungsaufnahme 0,07 W 0,21 W (Leerlauf) Temperatur Lagerung: -20 bis 85 °C Lagerung: -30 bis 80 °C Betrieb: 0 bis 40 °C Betrieb: 0 bis 40 °C Luftfeuchtigkeit Betrieb: 8 bis 90 %, nicht kondensierend Maße (B x H x T) 127 x 30,5 x 51 mm 131,7 x 25,8 x 69,6 mm Gewicht 320 g 400 g...
  • Seite 37 5.4. Vectron-POS-Software Technische Daten der Vectron-POS-Software Artikelanzahl 1.000.000* Warengruppen 65.535* Bediener 2.000* Tisch-/Kundenspeicher 65.535* Kassen pro Verbund 200* Drucker pro Verbund 100* Benutzeroberfläche Gestensteuerung (Swipe) für schnelle Navigation Verwendung von eigenen Bildern und Icons auch mit Transpa- renzkanal vordefinierte hochauflösende Schriftarten myVectron cloudbasierte myVectron-Services, integrierte Kundenbin- dungstools (z. B. individuelle Kampagnen, automatische Abwicklung von Sammelpunkten, Rabattaktionen, Gutscheinen) Besonderheiten (betrifft Alle Serverfunktionen der Vectron POS mit Light-Lizenz können nur die Light-Variante) ausschließlich mit einem mobilen Vectron-Kassensystem genutzt werden. Server ist dabei immer die Vectron POS mit Light-Lizenz. Die Nutzung von mobilen Vectron-Kassensystemen in einem solchen Netzwerk ist auf maximal 10 mobile Kassensysteme begrenzt – mit der Vectron POS mit Light-Lizenz können somit maximal 11 Kassensysteme im Netz eingetragen werden.
  • Seite 38 BENUTZERHANDBUCH POS 7 Technische Daten der Vectron-POS-Software Bei diesen Angaben handelt es sich um theoretische Maximal- werte, die nur bei spezieller Programmierung und optimaler Hardwareausstattung erzielt werden können. Ebenfalls sind die verfügbaren Funktionen von der verwendeten Softwareversion sowie der vorgenommenen Programmierung des Kassen- systems abhängig. Bitte wenden Sie sich an Ihren Fachhändler, um Ihre konkreten Anforderungen beurteilen/realisieren zu lassen.
  • Seite 39 6. Inbetriebnahme Ihr Vectron-Fachhändler hat die POS 7 für Sie programmiert. Bei Bedarf unterstützt er Sie bei der Inbetriebnahme und schult Sie im Umgang mit Ihrem Kassensystem. 6.1. POS 7 aufstellen 6.1.1. Aufstellungsort für die POS 7 wählen X Stellen Sie die POS 7 in einen gut belüfteten Raum, in dem die Temperatur zwischen 0 und 35 °C beträgt. X Die POS 7 darf im Betrieb nicht abgedeckt werden. X Wählen Sie den Stellplatz so, dass die POS 7 keiner direkten Sonnenein- strahlung ausgesetzt wird. X POS 7 Standfuß / POS 7 Mini Standfuß: Stellen Sie die POS 7 auf eine stabile, ebene und ausreichend große Fläche. X Stellen Sie sicher, dass keine Flüssigkeiten über die POS 7, das Netzteil oder das Netzkabel fließen können. X Verlegen Sie die Kabel so, dass sie nicht auf Zug beansprucht werden. X Verlegen Sie die Kabel so, dass niemand darüber stolpern kann. X Achten Sie bei der Wandmontage der POS 7 auf eine ausreichende Tragfä- higkeit der Wand und der verwendeten Aufhängungselemente. X Nach einer Lagerung außerhalb der Betriebstemperatur muss die POS 7 für 24 Stunden akklimatisiert werden, bevor sie in Betrieb genommen werden kann. © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 40 BENUTZERHANDBUCH POS 7 6.1.2. POS 7 an die Stromversorgung anschließen A VORSICHT Stolpergefahr und Beschädigung des Gerätes durch frei im Raum liegende Gerätekabel A Verlegen Sie Gerätekabel so, dass sie keine Gefahrenquelle bilden! A Achten Sie darauf, dass Sie Kabel so verlegen, dass sie nicht auf Zug beansprucht werden. A ACHTUNG Beschädigung von Kassensystemkomponenten durch zu hohe Spannungen oder Ströme A Verwenden Sie eine geerdete Steckdose, an der eine Wechselspannung zwischen 110 und 240 Volt anliegt. A Verwenden Sie Stromquellen, die durch einen Fehlerstromschutzschalter abgesichert sind. X Stecken Sie den Netzanschlussstecker des Netzkabels in eine Steckdose. 6.1.3. Geräte an die POS 7 anschließen Ihr Vectron-Fachhändler informiert Sie über verfügbare Peripherie- geräte.
  • Seite 41 6.2. Bildschirm ausrichten Dieses Kapitel betrifft nur die Standfußvariante. A VORSICHT Einklemmen der Finger beim Ausrichten des Bildschirms Der Spalt zwischen dem Gehäuse des Bildschirms und dem Gelenk verändert sich beim Ausrichten. A Stecken Sie Ihre Finger nicht zwischen das Gehäuse des Bildschirms und das Gelenk. A ACHTUNG Beschädigung des Gehäuses durch Überschreiten des Verstellbereiches A Neigen Sie den Bildschirm nicht über die waagerechte Stellung hinaus zurück. X Richten Sie den Bildschirm durch Neigen bzw. seitliches Drehen auf Ihr Blickfeld ein. © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 42 BENUTZERHANDBUCH POS 7 Abb. 15: Bildschirm durch Neigen ausrichten Abb. 16: Bildschirm durch seitliches Drehen ausrichten...
  • Seite 43 7. Betrieb Die in diesem Abschnitt erwähnten Buttons, die als grafische Elemente dargestellt sein können, sind im Kapitel 13 „Icons“ auf Seite 64 abgebildet. 7.1. POS 7 ein- und ausschalten 7.1.1. POS 7 einschalten Wurde die POS 7, wie im Kapitel 6 „Inbetriebnahme“ auf Seite 39 beschrieben, in Betrieb genommen, können Sie das Kassensystem einschalten. X Drücken Sie kurz den Ein- und Austaster, um die POS 7 einzuschalten. Abb. 17: POS 7 einschalten/ausschalten (Standfuß-Variante) © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 44 BENUTZERHANDBUCH POS 7 Abb. 18: POS 7 einschalten/ausschalten (VESA-Variante) 7.1.2. POS 7 ausschalten X Drücken Sie kurz den Ein- und Austaster, um die POS 7 auszuschalten. 7.1.3. POS 7 neu starten X Drücken Sie kurz den Ein- und Austaster, um die POS 7 auszuschalten. X Warten Sie etwa 10 Sekunden. X Drücken Sie kurz den Ein- und Austaster, um die POS 7 einzuschalten.
  • Seite 45 7.2. Bedienoberfläche In diesem Kapitel wird eine Beispielkonfiguration der Vectron-POS-Software beschrieben. Die Programmierung und Konfiguration Ihres Kassensystems kann von diesem Beispiel erheblich abweichen. Ihr Vectron-Fachhändler hat die POS 7 für Sie programmiert und ist Ihr Ansprechpartner bei Fragen zur Programmierung. Nachdem Sie die POS 7 in Betrieb genommen und eingeschaltet haben, ist Ihr Kassensystem zur Dateneingabe vorbereitet. A ACHTUNG Beschädigung des Touchscreens durch Berührung mit ungeeigneten Gegenständen. A Bedienen Sie den Touchscreen nur mit Fingern oder mit dafür vorgesehenen Touchstif- ten. 7.2.1. Registrieroberfläche Abb. 19: Registrieroberfläche © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 46 BENUTZERHANDBUCH POS 7 Pos. Benennung Beschreibung Systemmenü Auswahl von Berichten, Fiskalfunktionen (abhängig von der Softwarefunktion), etc. Favoriten Zur beschleunigten Auswahl in der Programmierung hinter- legte Favoriten. Artikel Artikel der gewählten Warengruppe. bonVito Übersicht der möglichen bonVito-Marketingaktionen. Zahlung Wechsel in die Zahlungsoberfläche. Zahlungsabschluss mit Barzahlung. Warengruppen Untergruppen der jeweils gewählten Hauptgruppe. Offene Tische Übersicht der offenen Tische. Tisch Um einen Tisch zur Eingabe von Buchungen zu öffnen, geben Sie die Tischnummer auf dem Nummernblock ein und drücken den Button <Tisch>. Nummernblock Zahleneingabe Rabatt Anwendung eines ausgewählten Rabatts. Hausbon Hausbon-Rabatt Außer Haus Wechsel zum Steuersatz für Außer-Haus-Verkauf. Notiz Handschrifteingabe Storno Bereits gebuchte Artikel können wieder ausgebucht werden. Korrektur Versehentlich eingegebene Artikel werden sofort wieder aus der noch offenen Bonanzeige entfernt.
  • Seite 47 7.2.2. Zahlungsoberfläche Abb. 20: Zahlungsoberfläche Pos. Benennung Beschreibung Info/Eingabe Anzeige „letzte Eingabe“ bzw. Ergebnis der letzten Eingabe. Tischplan Tischplanübersicht. Mit Beleg Druck der nächsten Rechnung als Bewirtungsbeleg. Tischumbuchung Alle Artikel eines Tisches werden auf einen anderen Tisch umgebucht. Separieren Einzelne Artikel eines Tisches werden getrennt abgerechnet oder auf einen anderen Tisch umgebucht. Zurück Rückkehr in die Registrieroberfläche. Offene Tische Übersicht der offenen Tische. Geöffneter Tisch Anzeige aller Buchungen des geöffneten Tisches. Zieltisch/Zielbon Ansicht des Zieltisches bzw. Zielbons für eine Separation oder Umbuchung. Zahlungsabschluss mit Barzahlung. bonVito Auswahl aus Zahlung und Aufladung. Kartenzahlung Auswahl aus bargeldlosen Bezahlmöglichkeiten. © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 48 BENUTZERHANDBUCH POS 7 7.3. An der POS 7 an- und abmelden Es können zwei Arten der Bedieneranmeldung programmiert werden. Wenn Sie einen Bedienerschlüssel besitzen und sich mit diesem anmelden möchten, lesen Sie im Kapitel 7.3.2 „Mit dem Bedienerschlüssel anmelden“ auf Seite 48 weiter. Wenn Sie keinen Bedienerschlüssel besitzen, lesen Sie im Kapitel 7.3.1 „Mit dem Bedienerbutton anmelden“ auf Seite 48 weiter. 7.3.1. Mit dem Bedienerbutton anmelden A ACHTUNG Beschädigung des Touchscreens durch Berührung mit ungeeigneten Gegenständen. A Bedienen Sie den Touchscreen nur mit Fingern oder mit dafür vorgesehenen Touchstif- ten. X Geben Sie die Bedienernummer im Nummernblock ein. X Drücken Sie den Button <Bediener>. X Geben Sie den Geheimcode ein, wenn dieser abgefragt wird. X Drücken Sie zum Bestätigen den Button <Enter>, um diesen Bediener anzumelden. Der Name des Bedieners erscheint in der Statusanzeige. Abmelden X Um den angemeldeten Bediener abzumelden, drücken Sie auf den Button <Bediener> oder in der Statusanzeige auf den Namen des angemeldeten Bedieners. 7.3.2. Mit dem Bedienerschlüssel anmelden Das Bedienerschlosssystem besteht aus zwei Elementen: dem Bedienerschloss und dem Bedienerschlüssel.
  • Seite 49 Jeder Bedienerschlüssel hat eine einmalig vergebene Nummer. Die Nummer Ihres Bedienerschlüssels ist in der Bedienerverwaltung gespei- chert. Anhand dieser Zuordnung erkennt die Vectron-POS-Software, welcher Bediener sich am Kassensystem anmeldet und aktiviert die programmierten Bedienerberechtigungen. X Halten Sie den Bedienerschlüssel an das Bedienerschloss. X Geben Sie den Geheimcode ein, wenn dieser abgefragt wird. X Drücken Sie zum Bestätigen den Button <Enter>, um diesen Bediener anzumelden. Der Name des Bedieners erscheint in der Statusanzeige. Abmelden X Ziehen Sie den Schlüssel vom Bedienerschloss ab. 7.4. Mit Tischen arbeiten Mit der Funktion „Tisch“ können Sie Gruppen oder Einzelpersonen separat abrechnen. 7.4.1. Tisch öffnen Um Buchungen für einen Tisch zu speichern, müssen Sie einen Tisch öffnen. Tische, die bereits bebucht, aber noch nicht abgerechnet sind (offene Tische), können Sie mit dieser Funktion erneut öffnen. Ob Sie ausschließlich die von Ihnen selbst bebuchten Tische öffnen können oder auch Tische anderer Bediener, ist von Ihren Bedienerbe- rechtigungen abhängig. X Geben Sie die Nummer des Tisches ein. X Drücken Sie den Button <Tisch>, um den Tisch zu öffnen. Oder X Drücken Sie den Button <Offene Tische>. © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 50 BENUTZERHANDBUCH POS 7 Die Liste der offenen Tische erscheint. X Um einen schon bebuchten Tisch zu öffnen, drücken Sie auf den Eintrag des gewünschten Tisches in der Liste. 7.4.2. Artikel auf einen Tisch buchen X Öffnen Sie den Tisch, auf den Sie die Artikel buchen möchten, wie im Kapitel 7.4.1 „Tisch öffnen“ auf Seite 49 beschrieben. X Wählen Sie eine Hauptgruppe (Speisen, Getränke, Sonstiges). X Wählen Sie eine Warengruppe. X Drücken Sie in der Artikelauswahlliste auf die gewünschten Artikel. Oder X Wird ein Artikel mehrfach gewünscht, können Sie die entsprechende Anzahl auf der Tastatur eingeben und dann den gewünschten Artikel wählen. In der Anzeige erscheint die Summe der gewünschten Artikel. 7.4.3. Tisch schließen Schließen Sie einen Tisch, auf den keine Artikel gebucht wurden, erscheint er nicht in der Liste der offenen Tische. Wenn Sie einen Tisch schließen, werden die Buchungen für diesen Tisch gespei- chert. Sie können einen Tisch auf mehrere Arten schließen. X Drücken Sie auf den Button <Tisch>. Oder X Öffnen Sie einen neuen Tisch, wie im Kapitel 7.4.1 „Tisch öffnen“ auf Seite 49 beschrieben.
  • Seite 51 7.4.4. Tisch abrechnen Für die Abrechnung stehen verschiedene Finanzwege zur Verfügung. Sie können z. B. die Barzahlung oder die Kreditkartenzahlung wählen. Nach der Abrechnung wird der Tisch geschlossen und erscheint nicht mehr in der Liste der offenen Tische. Die Buchungen werden im Journal gespeichert. Je nach gewählter Programmierung wird ein einfacher Beleg oder ein personali- sierter Bewirtungsbeleg ausgedruckt. 7.4.4.1. Barzahlung Beispiel 1: Der Kunde zahlt passend. X Öffnen Sie den Tisch, den Sie abrechnen möchten, wie im Kapitel 7.4.1 „Tisch öffnen“ auf Seite 49 beschrieben. X Drücken Sie den Button <Bar>. Beispiel 2: Rückgeld vom Kassensystem berechnen lassen. X Öffnen Sie den Tisch, den Sie abrechnen möchten, wie im Kapitel 7.4.1 „Tisch öffnen“ auf Seite 49 beschrieben. X Geben Sie den Betrag mit der Tastatur ein, den Sie vom Kunden erhalten haben. Beachten Sie, dass Sie hier den Betrag in Cent angeben müssen. Beispiel: 50 € müssen als 5000 eingegeben werden. X Drücken Sie den Button <Bar>. Es erscheint der Betrag, den Sie dem Kunden zurückgeben müssen. © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 52 BENUTZERHANDBUCH POS 7 7.4.4.2. Anderer Finanzweg X Öffnen Sie den Tisch, den Sie abrechnen möchten, wie im Kapitel 7.4.1 „Tisch öffnen“ auf Seite 49 beschrieben. X Drücken Sie den Button <Zahlung>. Die Zahlungsoberfläche erscheint. X Drücken Sie den Button des gewünschten Finanzweges. 7.4.5. Gruppen oder Einzelpersonen separat abrechnen Die Funktion „Separieren“ kann nur ausgeführt werden, wenn zuvor alle Artikel des Tisches gebucht wurden. Schließen Sie dazu den geöffneten Tisch, wie im Kapitel 7.4.3 „Tisch schließen“ auf Seite 50 beschrieben. X Öffnen Sie den Tisch, den Sie separieren möchten, wie im Kapitel 7.4.1 „Tisch öffnen“ auf Seite 49 beschrieben. X Drücken Sie den Button <Zahlung>. X Drücken Sie den Button <Separieren>. X Drücken Sie im Fenster „geöffneter Tisch“ auf die Artikel, die Sie separieren möchten. Dadurch wird jeweils ein Artikel in das Fenster „Zieltisch/Zielbon“ verschoben. X Wenn Sie alle gewünschten Artikel ausgewählt haben, drücken Sie den Button für den gewünschten Finanzweg, um die separierten Artikel abzurechnen. X Um die Registrieroberfläche zu öffnen, drücken Sie den Button <Zurück>.
  • Seite 53 7.4.6. Einzelne Artikel auf einen anderen Tisch separieren Die Funktion „Separieren“ kann nur ausgeführt werden, wenn zuvor alle Artikel des Tisches gebucht wurden. Schließen Sie dazu den geöffneten Tisch, wie im Kapitel 7.4.3 „Tisch schließen“ auf Seite 50 beschrieben. X Öffnen Sie den Tisch, den Sie separieren möchten, wie im Kapitel 7.4.1 „Tisch öffnen“ auf Seite 49 beschrieben. X Drücken Sie den Button <Zahlung>. X Geben Sie die Nummer des Tisches ein, auf den die Artikel separiert werden sollen. X Drücken Sie den Button <Separieren>. Im Fenster „Zieltisch/Zielbon“ erscheint die Nummer des Tisches, auf den die Artikel separiert werden sollen. X Drücken Sie im Fenster „Geöffneter Tisch“ auf die Artikel, die Sie separieren möchten. Dadurch wird jeweils ein Artikel in das Fenster „Zieltisch/Zielbon“ verschoben. X Wenn Sie alle gewünschten Artikel ausgewählt haben, drücken Sie den Button <Tisch>. Die gewählten Artikel werden separiert. 7.4.7. Alle Artikel auf einen anderen Tisch umbuchen Die Funktion „Umbuchen“ kann nur ausgeführt werden, wenn zuvor alle Artikel des Tisches gebucht wurden. Schließen Sie dazu den geöffneten Tisch, wie im Kapitel 7.4.3 „Tisch schließen“ auf Seite 50 beschrieben. X Öffnen Sie den Tisch, den Sie umbuchen möchten, wie im Kapitel 7.4.1 „Tisch öffnen“ auf Seite 49 beschrieben. © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 54 BENUTZERHANDBUCH POS 7 X Drücken Sie den Button <Zahlung>. X Geben Sie die Nummer des Tisches ein, auf den die Artikel umgebucht werden sollen. X Drücken Sie den Button <Umbuchen>. Alle Artikel des geöffneten Tisches werden auf den gewählten Tisch umgebucht. 7.4.8. Tisch einem anderen Bediener übertragen Mit der Funktion „Tisch transferieren“ übertragen Sie einen Tisch an einen anderen Bediener. Diese Funktion ist optional aktivierbar. 7.5. Mit Vorgängen arbeiten Mit der Funktion „Vorgang“ können mehrere Bediener gleichzeitig an einem Kassensystem arbeiten. Der erste Bediener öffnet einen Vorgang, meldet sich an und bucht die Artikel. Wenn ein zweiter Bediener zwischenzeitlich mit dem Kassensystem arbeiten möchte, drückt dieser auf einen neuen Vorgangsbutton, meldet sich an und bucht die Artikel. Die Buchungen der Bediener bleiben bis zum Finanzwegabschluss im jeweiligen Vorgang gespeichert. Diese Funktion ist optional aktivierbar.
  • Seite 55 7.6. Mit Berichten arbeiten In Berichten können Sie Buchungen auswerten, die im Kassensystem gespeichert wurden. Mit der Vectron-POS-Software können zwei Berichtsarten erstellt werden, X-Berichte und Z-Berichte: Z-Berichte sind Abschlussberichte, bei denen die Daten aus dem Buchungsspeicher gelöscht werden. X-Berichte sind Zwischenberichte, bei denen die Daten nur abgerufen werden. 7.7. Buchungen oder die letzte Eingabe stornieren Diese Funktion ist optional aktivierbar. 7.8. Druckdatenserver Jedes Kassensystem im Netzwerk kann so programmiert werden, dass es neben der Kassenfunktion als Druckdatenserver zur Verfügung steht. Ein Druckdatenserver dient dazu, Druckdaten von einem anderen Kassensystem im Netzwerk zu empfangen, aufzubereiten und an einem lokal angeschlossenen Drucker auszudrucken. Es ist möglich, mehrere Druckdatenserver einzurichten. So können z. B. Bestel- lungen, die Sie an Ihrer POS 7 eingeben, automatisch in der Küche ausgedruckt werden. Nach der Abrechnung kann z. B. das Kassensystem an der Theke automa- tisch die Rechnung drucken. © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 56 BENUTZERHANDBUCH POS 7 8. Service und Wartung 8.1. Reinigung A GEFAHR Tödlicher Stromschlag durch eindringende Flüssigkeiten. A Vectron POS 7 und Netzteil nicht öffnen. A Nehmen Sie die POS 7 vor Reinigungsmaßnahmen außer Betrieb wie im Kapitel 10 „Au- ßerbetriebnahme“ auf Seite 60 beschrieben. A VORSICHT Zu aggressive Reinigungsmittel können die Gehäuseoberfläche beschädigen. A Verwenden Sie für die Reinigung kein Scheuerpulver und keine kunststofflösenden Reinigungsmittel. A Reinigen Sie die Gehäuseoberfläche des Gerätes bei Bedarf mit einem weichen, fussel- freien Tuch. Bei stärkerer Verschmutzung können Sie das Tuch mit Wasser oder einem rückstandsfreien, milden Reinigungsmittel leicht anfeuchten. 8.2. Kundenservice kontaktieren Bei Fragen zur POS 7 und Peripheriegeräten, sowie wenn Sie Hilfe bei der Konfigu- ration und Bedienung benötigen, unterstützt Sie Ihr Vectron-Fachhändler. A GEFAHR Tödlicher Stromschlag durch unsachgemäße Reparaturen. A Einige Bauteile können hohe Restspannungen enthalten, die sich bei Berührung entla- den. A Wenden Sie sich an Ihren Vectron-Fachhändler, wenn Kassensystemkomponenten be- schädigt sind.
  • Seite 57 Netzkabels in eine geerdete anliegt. Steckdose, an der eine Wechsel- spannung zwischen 110 und 240 Volt anliegt und die durch einen Fehlerstromschutzschalter abgesichert ist. Der Gerätestecker des Netzteils Stecken Sie den Gerätestecker ist nicht in den Stromanschluss des Netzteils in den Stroman- der POS 7 gesteckt. schluss der POS 7. Der Ein- und Austaster ist Kontaktieren Sie Ihren defekt. Vectron-Fachhändler. Das Netzteil ist defekt. Kontaktieren Sie Ihren Vectron-Fachhändler. Die POS 7 ist defekt. Kontaktieren Sie Ihren Vectron-Fachhändler. Die POS 7 reagiert Der angemeldete Bediener hat Kontaktieren Sie Ihren nicht auf Ihre nicht die Bedienerberechtigung, Vectron-Fachhändler. Eingaben. die gewünschte Funktion auszu- führen. Die Vectron-POS-Software hat Starten Sie die POS 7 neu, eine Fehlfunktion. wie im Kapitel 7.1.3 „POS 7 neu starten“ auf Seite 44...
  • Seite 58 BENUTZERHANDBUCH POS 7 Störungen Mögliche Ursachen Beseitigung Ein fehlerhaft montiertes Montieren Sie das Peripherie- Peripheriemodul (z. B. Bediener- modul korrekt. Die richtige schloss) stört die Funktion des Montage entnehmen Sie der Touchscreens. entsprechenden Montagean- leitung. Die POS 7 wurde mit einge- Nehmen Sie einen Neustart stecktem Bedienerschlüssel mit angestecktem Bediener- ausgeschaltet, anschließend schlüssel vor oder löschen Sie wurde der Bedienerschlüssel in der Programmierung die abgezogen. Vorgänge. Die POS 7 zeigt Die POS 7 ist ausgeschaltet. Drücken Sie den Ein- und nichts auf dem Austaster, wie im Kapitel 7.1.1 Bildschirm an. „POS 7 einschalten“ auf Seite 43 beschrieben. Der Bildschirmschoner ist aktiv. Berühren Sie den Touchscreen mit einem Finger oder einem Touchstift. Die Vectron-POS-Software hat Kontaktieren Sie Ihren eine Fehlfunktion.
  • Seite 59 Störungen Mögliche Ursachen Beseitigung Die Tonwiedergabe Der interne Lautsprecher ist Kontaktieren Sie Ihren der POS 7 funktio- defekt. Vectron-Fachhändler. niert nicht. Die Tonwiedergabe wurde nicht Kontaktieren Sie Ihren programmiert und konfiguriert. Vectron-Fachhändler. Sie können sich Das Bedienerschloss wurde Kontaktieren Sie Ihren nicht mit dem Bedie- nicht programmiert und konfi- Vectron-Fachhändler. nerschlüssel an der guriert. POS 7 anmelden. Das Bedienerschloss oder der Kontaktieren Sie Ihren Bedienerschlüssel sind defekt. Vectron-Fachhändler. © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 60 BENUTZERHANDBUCH POS 7 10. Außerbetriebnahme Nehmen Sie die POS 7 außer Betrieb, wenn Sie das Kassensystem längere Zeit nicht verwenden. X Drücken Sie kurz den Ein- und Austaster, um die POS 7 auszuschalten. Abb. 21: POS 7 einschalten/ausschalten (Standfuß-Variante) Abb. 22: POS 7 einschalten/ausschalten (VESA-Variante) X Ziehen Sie den Schutzkontaktstecker des Netzkabels aus der Steckdose. X Ziehen Sie alle Kabel, die an der POS 7 angeschlossen sind. X Lagern Sie die POS 7 in einem Raum, in dem die Temperatur zwischen -20 und 60 °C beträgt.
  • Seite 61 11. Entsorgung Richtlinie 2012/19/EU (WEEE) Elektro- und Elektronik-Altgeräte, dürfen nicht im Hausmüll entsorgt werden. Die Vectron Systems AG nimmt von ihr hergestellte und in ihrem Auftrag hergestellte gewerblich genutzte Elektro- und Elektronik- Altgeräte zurück. Sie entsorgt die Elektro- und Elektronik-Altgeräte ordnungsgemäß. Die gesetzliche Rücknahmepflicht gilt für Geräte, die nach dem 13. August 2005 in Verkehr gebracht wurden. Abweichend davon erweitert die Vectron Systems AG die Rücknahme auf alle Geräte, die seit dem 1. Januar 2004 in Verkehr gebracht wurden. Senden Sie die von der Vectron Systems AG hergestellten und in ihrem Auftrag hergestellten Elektro- und Elektronik-Altgeräte und deren Zubehör in der Originalverpackung mit dem Vermerk „Altgeräteent- sorgung“ frei Haus an die Vectron Systems AG. WEEE-Reg.-Nr. DE 91733199 © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 62 BENUTZERHANDBUCH POS 7 12. Glossar In diesem Kapitel sind die Begriffe erklärt, die im Zusammenhang mit der POS 7 verwendet werden. Begriff Definition Bedienoberfläche Gesamtheit der Anzeigeelemente und Buttons, die auf dem Bildschirm angeordnet sind, um Informationen anzuzeigen oder Funktionen auszuführen. Buchungsspeicher Speicher, in dem jede Buchung der Bediener gespeichert wird. Button Schaltfläche, die im Kassensystem programmiert ist und Befehle auslöst. Finanzwegabschluss Methode, um eine Rechnung abzuschließen. Finanzwege sind zum Beispiel die Barzahlung und die Kreditkartenzahlung. Flashspeicher Speicher, in dem Daten auch nach dem Abschalten der Strom- versorgung erhalten bleiben. Icon Im Deutschen meist als Symbol bezeichnet, ist ein Icon eine Grafik, die auf der Bedienoberfläche angezeigt wird. Über Icons werden durch Berühren Funktionen der Vectron-POS-Software aufgerufen. Liquid Cristal Display Bildschirm, der aus Flüssigkristallen besteht. (LCD) Point Of Sale (POS) Ort, an dem etwas verkauft wird. In diesem Zusammenhang Kassenplatz.
  • Seite 63 Begriff Definition X-Bericht Zwischenbericht, bei dem die Daten nicht aus dem Buchungs- speicher gelöscht werden. Zahlungsoberfläche Oberfläche, die auf dem Bildschirm angezeigt wird. Auf der Zahlungsoberfläche können Sie zum Beispiel Zahlungen mit verschiedenen Finanzwegen durchführen. Z-Bericht Abschlussbericht, bei dem die Daten aus dem Buchungs- speicher gelöscht werden. © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 64 BENUTZERHANDBUCH POS 7 13. Icons Ions sind Grafiken, die bestimmte Funktionen symbolisieren. Icons kennzeichnen definierte Flächen auf dem Bildschirm, die als Buttons bezeichnet werden. Durch Berühren der Buttons auf dem Bildschirm der POS 7 werden Funktionen aufgerufen oder Artikel ausgewählt. In diesem Kapitel sind die in der Vectron-POS-Software integrierten Icons gelistet und deren Bedeutung erklärt. Darüber hinaus können weitere Icons hinzu geladen werden. Icon Bedeutung Icon Bedeutung Neuer Satz Cursor rechts zentriert Feld nach oben Daten senden linksbündig Satz löschen rechtsbündig backspace Seite nach unten Feld nach unten Feld links Cursor links Feld rechts...
  • Seite 65 Icon Bedeutung Icon Bedeutung Seite nach oben Shift Gehe zu Satz Modus Editor Markieren Enter Fontgröße Auswahl Feste Position Drucken Speichern Verschieben Laden Feste Größe Satz zurück Zurück Tabelle/Maske Textsuche © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 66 BENUTZERHANDBUCH POS 7 14. EU-Konformitätserklärung Hersteller Vectron Systems AG Willy-Brandt-Weg 41 D-48155 Münster Geräteart Stationäres Kassensystem Vectron POS 7, Vectron POS 7 Mini Typenbezeichnung Der Hersteller erklärt, dass das oben genannte Produkt gemäß Richtlinie 2001/95/ EG den wesentlichen Schutzanforderungen entspricht, die in den Richtlinien des Rates über elektrische und elektronische Produkte festgelegt sind. Zur Bewertung wurden die nachstehend angeführten Prüfstandards herangezogen, die unter den relevanten Richtlinien harmonisiert sind: Richtlinie Prüfstandard 2014/30/EG EN 55032 Kl. B:2012; EN 55024:2010, EN 61000-3-2:2014; EMV Richtlinie EN 61000-3-3:2013 2014/35/EG EN 60950-1:2006+A11:2009+A12:2011+A1:2010+A2:2013 Niederspannungs- richtlinie 2011/65/EU EN 50581:2012 Restriction of the use...
  • Seite 67 15. Zubehör An dieser Stelle möchten wir Sie auf das Zubehör aufmerksam machen, das Sie für die POS 7 erwerben können. Weitere Informationen und die technischen Daten zum Zubehör finden Sie im Internet unter www.vectron.de. Bei Fragen zu unseren Produkten wenden Sie sich bitte an Ihren Vectron-Fachhändler. 15.1. Scanner S1 POS 7 Mit dem Scanner S1 POS 7 können Sie Kundenkarten, Kassenbons, etc. scannen. Abb. 23: Scanner S1 POS 7 © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 68 BENUTZERHANDBUCH POS 7 15.2. Kundendisplay C11 POS 7 Das Kundendisplay C11 POS 7 zeigt dem Kunden Infos vom Sonderangebot über Rabattspecials bis hin zu Rechnungsdetails und dem digitalen Bon an. Abb. 24: Kundendisplay C11 POS 7...
  • Seite 69 15.3. Bedienerschlosssysteme Mit einem Bedienerschlosssystem können Sie sich an der POS 7 anmelden. An die POS 7 können verschiedene Bedienerschlosssysteme montiert werden. 15.3.1. Schloss L1 POS 7 Abb. 25: Schloss L1 POS 7 15.3.2. Schloss L2 POS 7 Abb. 26: Schloss L2 POS 7 © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 70 BENUTZERHANDBUCH POS 7 15.4. Touchpen Vectron PCT Mit dem Touchpen können Sie Daten über den Touchscreen der POS 7 eingeben. Abb. 27: Touchpen Vectron PCT 15.5. TSE Sicherung POS 7 Die TSE Sicherung POS 7 verhindert bei der Standfußvariante das unbefugte Abziehen der TSE. Abb. 28: TSE Sicherung POS 7...
  • Seite 71 15.6. Öffnungstool POS 7 Mit dem Öffnungstool POS 7 können Sie das Gehäuse der Schlösser POS 7 öffnen. Abb. 29: Öffnungstool POS 7 15.7. Schubladenmultiplexer POS 7 Durch den Schubladenmultiplexer POS 7 können zwei Schubladen an die Vectron POS 7 angeschlossen werden. Abb. 30: Schubladenmultiplexer POS 7 © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 72 BENUTZERHANDBUCH POS 7 15.8. Serielles Kabel Kabel zur Verwendung von Peripherie mit Vectron-Pinbelegung. Abb. 31: Serielles Kabel...
  • Seite 73 16. Weitere Vectron-Produkte An dieser Stelle möchten wir Sie auf weitere Produkte von Vectron aufmerksam machen. Weitere Informationen und technischen Daten zu den Vectron-Produkten finden Sie im Internet unter www.vectron.de. Für alle Fragen zu unseren Produkten wenden Sie sich bitte an Ihren Vectron-Fachhändler. 16.1. Stationäre Vectron-Kassensysteme Stationäre Vectron-Kassensysteme mit schneller und zuverlässiger Vectron-Hardware eignen sich ideal für den Einzelplatzeinsatz. Ihre besondere Eigenschaft als Server ermöglicht ebenfalls den Datenaustausch mit anderen stationären und mobilen Vectron-Kassensystemen. In der großen Produktpalette finden Sie für jeden Anwendungsbereich Ihr ideales Vectron-Kassensystem. © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 74 BENUTZERHANDBUCH POS 7 16.1.1. Vectron POS Touch 14 Wide Die Vectron POS Touch 14 Wide hat einen 358 mm-Bildschirm (14,1"). Daten können Sie über den Touchscreen eingeben. Abb. 32: Vectron POS Touch 14 Wide...
  • Seite 75 16.1.2. Vectron POS Touch 15 II Die Vectron POS Touch 15 II hat einen 381 mm-Bildschirm (15"). Daten können Sie über den Touchscreen eingeben. Abb. 33: Vectron POS Touch 15 II © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 76 BENUTZERHANDBUCH POS 7 16.2. Mobile Vectron Kassensysteme 16.2.1. Vectron POS MobilePro III Die Vectron POS MobilePro III ist ein robustes und komplett wasserdichtes mobiles Kassensystem, das für den Innen- und Außeneinsatz bestens geeignet ist. Der hochwertige TFT-LCD-Bildschirm mit Glasoberfläche und Hintergrundbeleuchtung lässt sich bei Tages- und Kunstlicht sehr gut ablesen. Durch die praktische Kombination von kapazitivem Touch und Tastatur lässt sie sich besonders schnell bedienen und ist insbesondere für Unternehmen mit hoher Kundenfrequenz oder extremen Belastungen zu Spitzenzeiten zu empfehlen. Für angenehmes Arbeiten ist das Kassensystem leicht und ergonomisch geformt. Abb. 34: Vectron POS MobilePro III...
  • Seite 77 16.3. Software 16.3.1. Vectron Mobile App Die neue Kassen-App für Gastro-Profis lässt sich so einfach bedienen, dass Sie innerhalb weniger Minuten mit allen Funktionen vertraut sind. Gleichzeitig bietet die Kassen-App allen Komfort, den Sie beim mobilen Kassieren benötigen. Abb. 35: Vectron Mobile App © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
  • Seite 78 BENUTZERHANDBUCH POS 7 16.3.2. Vectron Commander Der Vectron Commander ist die Kommunikations- und Auswertungssoftware für Vectron-Kassensysteme. Die Software kann auf Computern mit dem Betriebs- system Microsoft® Windows® genutzt werden. Mit dem Vectron Commander können Sie die Daten der Vectron-Kassensysteme abrufen, auswerten und verwalten. Sie können sich mit Hilfe der Software einen Überblick über die Umsätze, Bestellungen und Arbeitszeiten Ihrer Mitarbeiter verschaffen. Daten können gleichzeitig an mehrere Kassensysteme gesendet und von diesen empfangen werden. Im Vectron Commander ist eine Benutzerrechteverwaltung integriert, mit der Sie jedem Benutzer individuelle Berechtigungen geben können. Mit Vectron POS Anywhere können Sie sich zum Beispiel über ein Netzwerk oder Modem mit Kassensystemen verbinden, diese fernsteuern und Bedienvorgänge kontrollieren. Der Vectron Commander kann als Schnittstelle zwischen Software von Fremdher- stellern, wie zum Beispiel Warenwirtschaftssystemen und Vectron-Kassensys- temen genutzt werden.
  • Seite 79 16.3.3. Vectron Journal Tool Das Vectron Journal Tool ist ein Auswertungs-, Archivierungs- und Analyse- werkzeug für die mithilfe des Vectron Commanders ausgelesenen Journaldaten der Kassensysteme. Unternehmen aller Branchen profitieren gleichermaßen von den umfang- reichen Funktionen. Alle Verkaufsvorgänge und Aktionen werden detailliert und ausführlich angezeigt. Zu jedem Bon werden die zugehörigen Vorgänge (z.  B. Aufrechnungsbon, Zwischenrechnung, Splitbon, Rechnung) ermittelt und angezeigt. Die Software lässt sich auf handelsüblichen PCs unter Verwendung einer Microsoft-SQL-Datenbank installieren. 16.3.4. Vectron POS PC Vectron POS PC ist eine Software, die auf Computern mit dem Betriebssystem Microsoft® Windows® betrieben werden kann. Die Software kann neben den üblichen Windows-Anwendungen wie E-Mail-, Office- und Warenwirtschaftsanwendungen genutzt werden. Die Software Vectron POS PC ist mit allen mobilen und stationären Vectron-Kassenssytemen, dem Vectron Commander und dem Vectron Journal Tool kompatibel. 16.3.5. Digitale Cloud Services Digitale Cloud Services werden unter den Markennamen myVectron und bonVito angeboten. Das Spektrum reicht von Loyalty- und Paymentfunktionen bis hin zu Online-Reservierung und Online-Reporting. Alle Dienste sind direkt mit dem Kassensystem verbunden. © Vectron Systems AG | Stand 12_21 | Irrtum und technische Änderungen vorbehalten.
