9.

Collegamento elettrico

9 La tensione di alimentazione da 18 V a 33 V DC
è disponibile.
Disattivare la tensione di alimentazione.
f
„
Collegare la sonda in base all'occupazione pin o
f „
al colore del cavo.

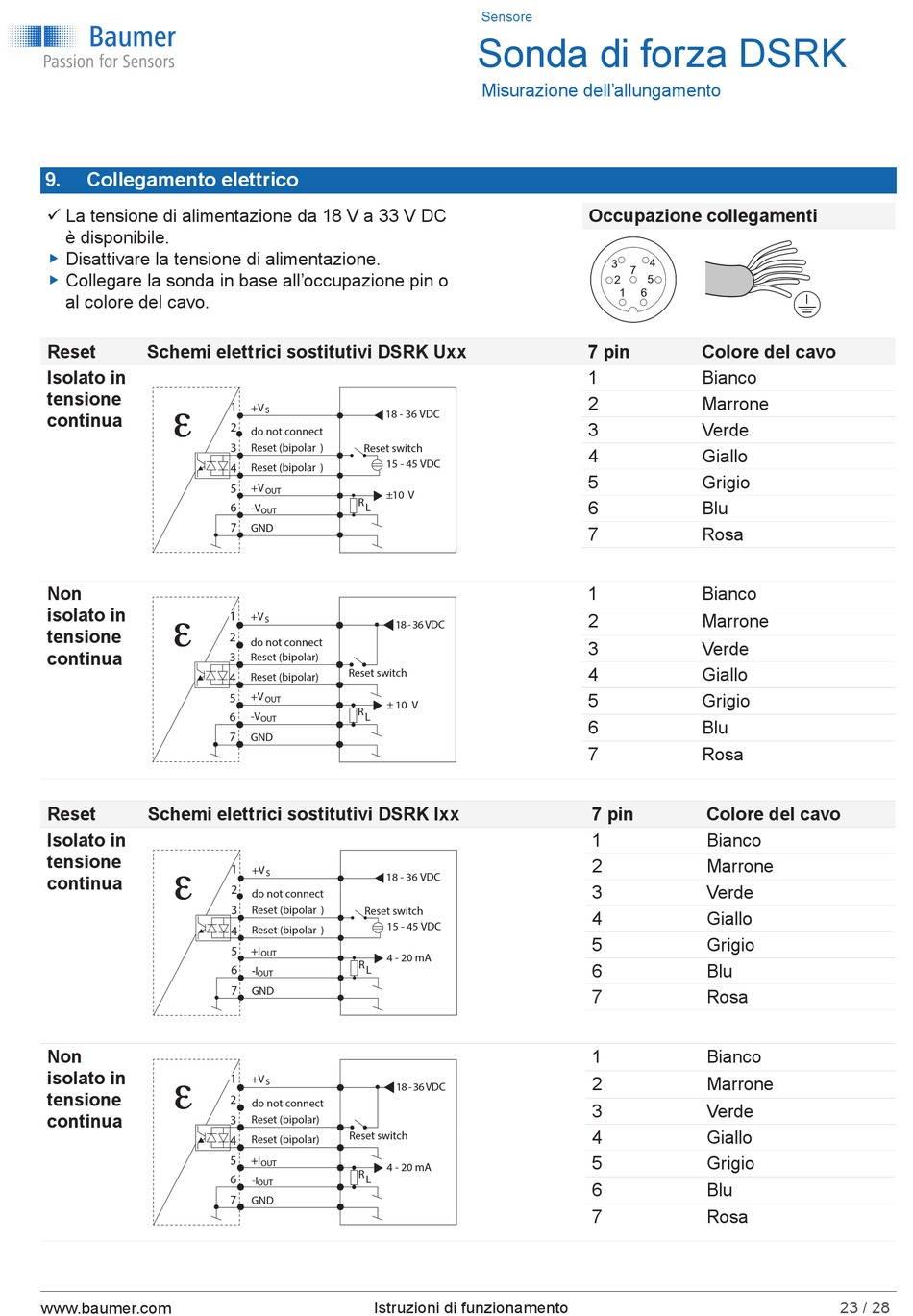

Reset Schemi elettrici sostitutivi DSRK Uxx
Isolato in
tensione
continua
Non
isolato in
tensione
continua
Reset Schemi elettrici sostitutivi DSRK Ixx
Isolato in
tensione
continua
Non
isolato in
tensione
continua
www.baumer.com
1
+V
S
18 - 36 VDC
2
do not connect
3
Reset (bipolar )
Reset switch
15 - 45 VDC
Reset (bipolar )
4
5 +V
OUT
±10 V
R L
6
-V
OUT
7
GND
1
+V
S
18 - 36 VDC
2
do not connect
3
Reset (bipolar)
Reset switch
4 Reset (bipolar)
+V
5
OUT
± 10 V
R L
6 -V
OUT
7
GND
1
+V
S
18 - 36 VDC
2
do not connect
3
Reset (bipolar )
Reset switch
15 - 45 VDC
Reset (bipolar )
4
5 I
OUT
4 - 20 mA
R L
6
OUT
7
GND
1
+V
S
18 - 36 VDC
2
do not connect
3 Reset (bipolar)
Reset switch
4 Reset (bipolar)
5
I
OUT
4 - 20 mA
R L
6
OUT
7
GND
Istruzioni di funzionamento
Sensore
Sonda di forza DSRK
Misurazione dell'allungamento
Occupazione collegamenti
4
3
7
5
2
1 6
7 pin
1
2
3
4
5
6
7
1
2
3
4
5
6
7
7 pin
1
2
3
4
5
6
7
1
2
3
4
5
6
7
Colore del cavo
Bianco
Marrone
Verde
Giallo
Grigio
Blu
Rosa
Bianco
Marrone
Verde
Giallo
Grigio
Blu
Rosa
Colore del cavo
Bianco
Marrone
Verde
Giallo
Grigio
Blu
Rosa
Bianco
Marrone
Verde
Giallo
Grigio
Blu
Rosa
