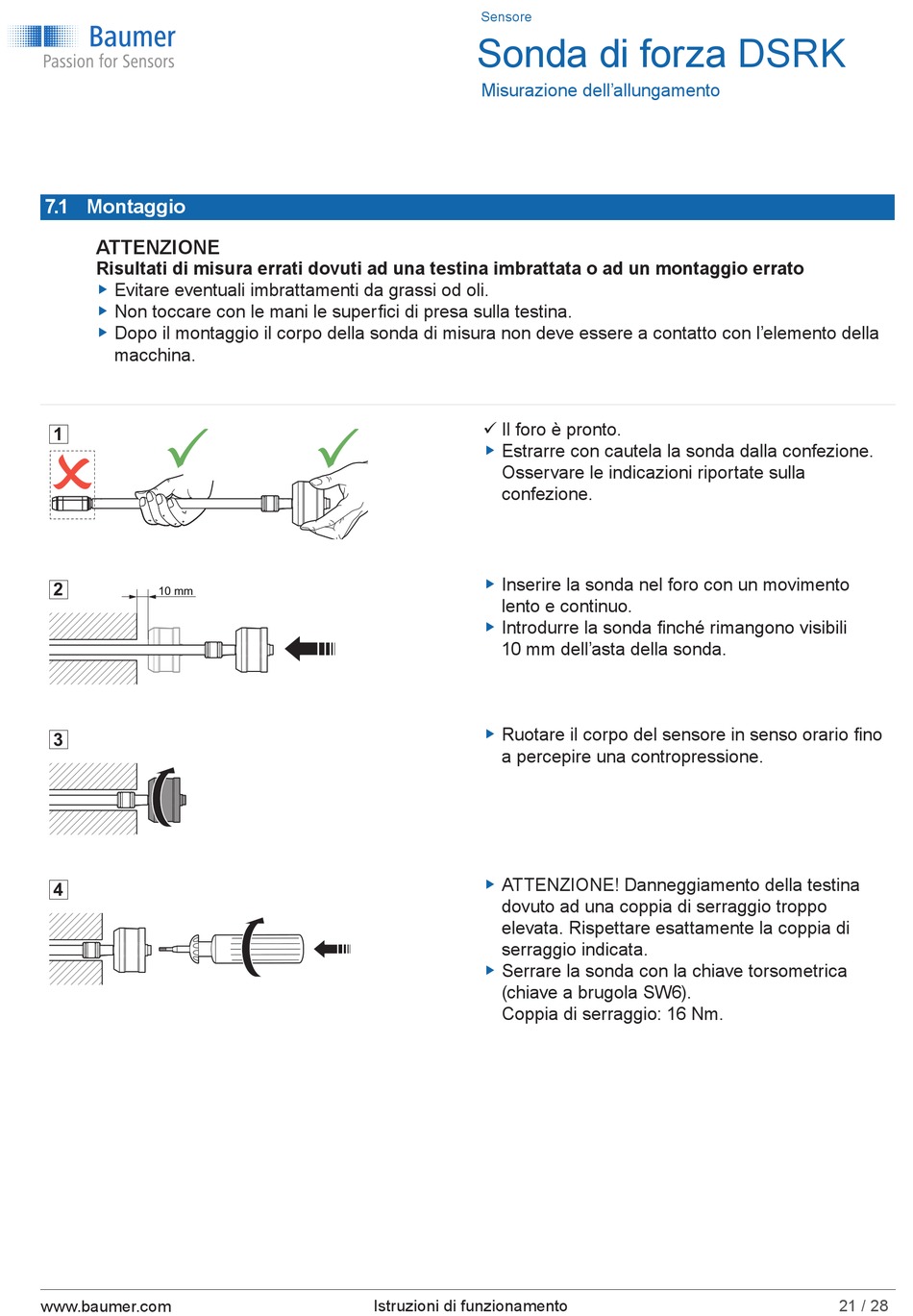

Baumer DSRK Betriebsanleitung Seite 21

7.1 Montaggio
ATTENZIONE
Risultati di misura errati dovuti ad una testina imbrattata o ad un montaggio errato
Evitare eventuali imbrattamenti da grassi od oli.
f
„
Non toccare con le mani le superfici di presa sulla testina.
f „
Dopo il montaggio il corpo della sonda di misura non deve essere a contatto con l'elemento della
f
„
macchina.
1
2
10 mm
3
4
www.baumer.com
Sensore
Sonda di forza DSRK
Misurazione dell'allungamento
9 Il foro è pronto.
Estrarre con cautela la sonda dalla confezione.
f „
Osservare le indicazioni riportate sulla
confezione.
Inserire la sonda nel foro con un movimento
f „
lento e continuo.
Introdurre la sonda finché rimangono visibili
f „
10 mm dell'asta della sonda.
Ruotare il corpo del sensore in senso orario fino
f
„
a percepire una contropressione.
ATTENZIONE! Danneggiamento della testina
f „
dovuto ad una coppia di serraggio troppo
elevata. Rispettare esattamente la coppia di
serraggio indicata.
Serrare la sonda con la chiave torsometrica
f
„
(chiave a brugola SW6).
Coppia di serraggio: 16 Nm.
