15.2 Steckerbelegung der Anschlüsse
15.3 Versorgungsspannung anschließen
8022570 | SICK
Subject to change without notice
HINWEIS
Layout von Datenleitungen
Verwenden Sie geschirmte Datenleitungen mit verdrillten Adern.
■
Achten Sie auf eine korrekte und vollständige Abschirmung.
■
Verwenden Sie zur Vermeidung von Störungen, z. B. durch Schaltnetzteile, Moto‐
■
ren, getaktete Antriebe oder Schütze, immer EMV-geeignete Leitungen und Lay‐
outs.
Verlegen Sie Leitungen nicht über lange Strecken parallel zu Spannungsversor‐
■
gungs- und Motorleitungen in Kabelkanälen.
Die IP-Schutzart des Geräts wird nur unter folgenden Bedingungen erreicht:
Die mit den Anschlüssen verbundenen Leitungen sind fest verschraubt.
■
An allen nicht verwendeten elektrischen Anschlüssen muss eine Schutzkappe
■
angebracht werden, die fest verschraubt wird (wie im Lieferzustand).
Alle anderen vorhandenen Abdeckungen müssen geschlossen sein und bündig am
■
Gerät anliegen.
Bei Nichteinhaltung dieser Anweisungen ist die IP-Schutzart des Gerätes nicht gewähr‐
leistet.

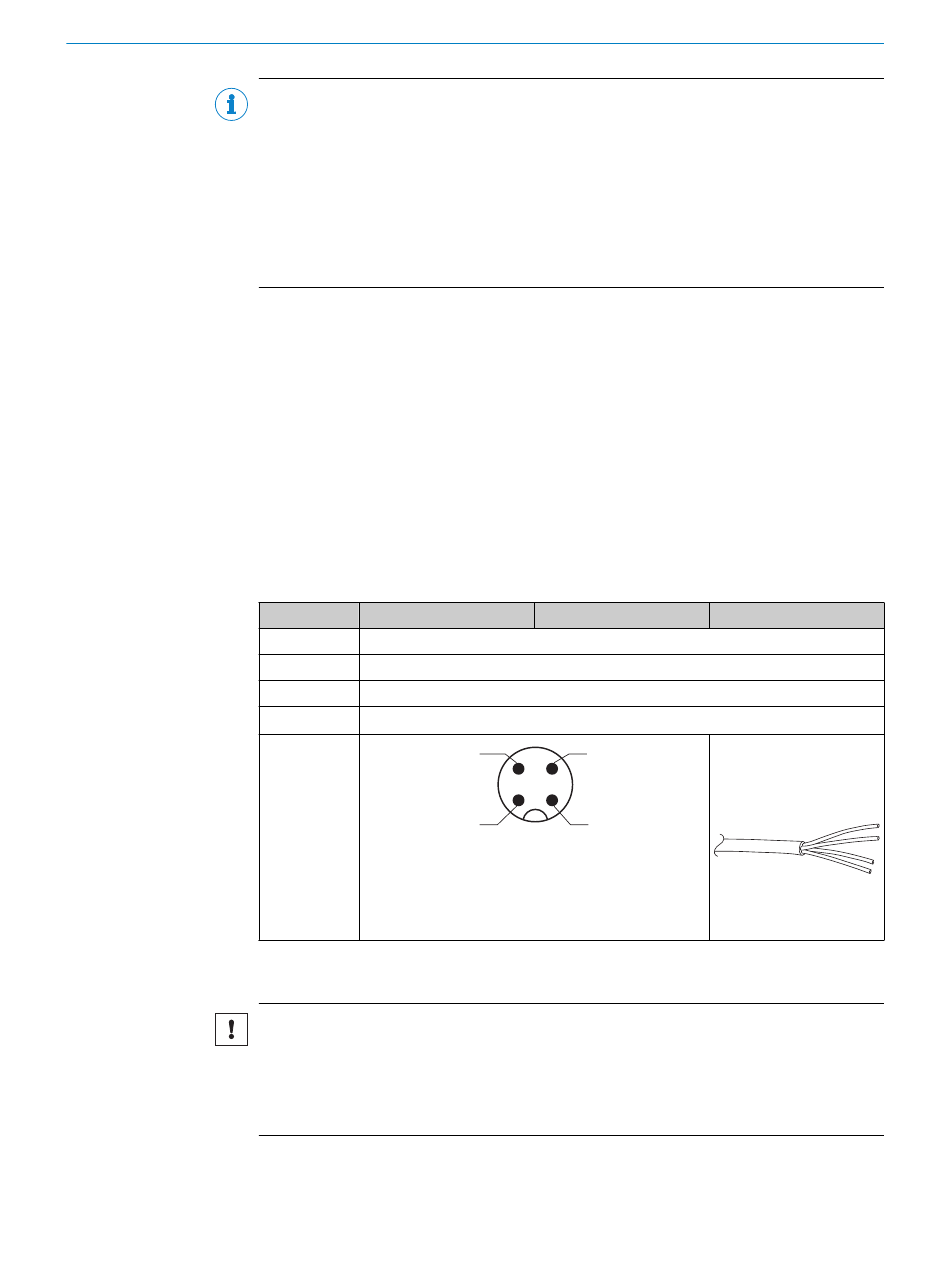

Übersicht über die Steckerbelegung
Tabelle 8: Steckerbelegung
WTT4SLC -3X32xxAxx
1
2
3
4
WICHTIG
Gefahr der Beschädigung des Geräts!
Das Gerät kann beim Anschluss mit eingeschalteter Spannungsversorgung beschädigt
werden.
Gerät nur im spannungsfreien Zustand der Versorgungsleitung anschließen.
•
Das Gerät muss mit einem Netzteil angeschlossen werden, das folgende Eigenschaften
aufweist:
ELEKTRISCHE INSTALLATION
-3X22xxAxx
+ (L+)
MF
- (M)
Q /C
1
4 3
1 2
15
-3X11xxAxx
1 = brn
2 = wht
3 = blu
4 = blk
0,14 mm
2
AWG26
