42
NORME DI SICUREZZA
42.6

Avvertenze di pericolo e sicurezza sul lavoro

42.7

Riparazione

43

Descrizione del prodotto

43.1

Vista dispositivo

88
Attività
Messa in servizio,
Configurazione
Esercizio dei dispositivi
nello specifico ambito
d'impiego
Rispettate le indicazioni di sicurezza qui indicate e le avvertenze nei capitoli successivi
di queste istruzioni per l'uso per ridurre i pericoli per la vostra salute ed evitare situa‐
zioni pericolose.
Per questo prodotto si tratta di un dispositivo di sostituzione. Non sono previste ripara‐
zioni sul dispositivo. In caso di interventi o cambi sul prodotto fatti dal cliente decade il
diritto di garanzia nei confronti di SICK AG.
1
2
3

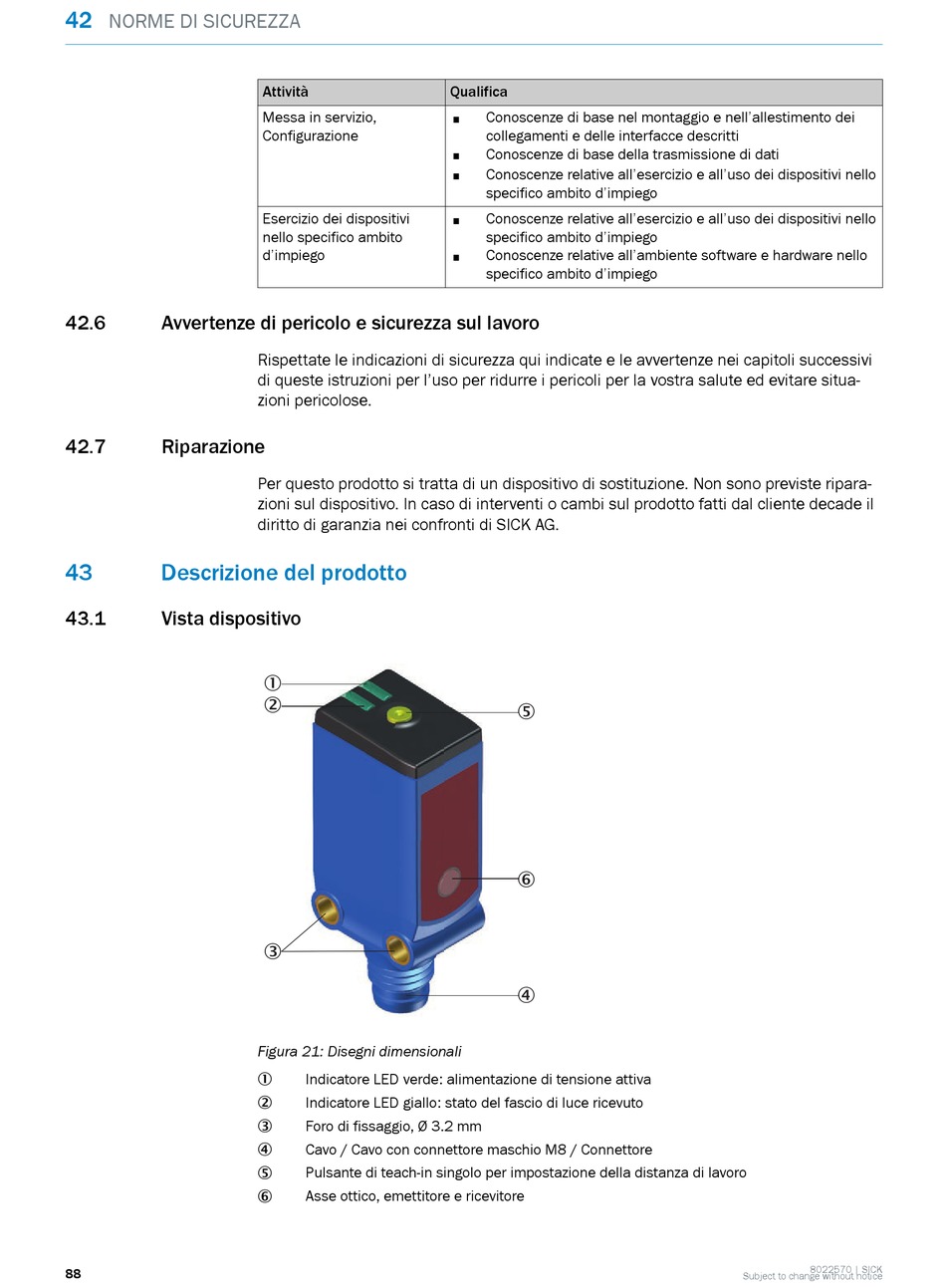

Figura 21: Disegni dimensionali
Indicatore LED verde: alimentazione di tensione attiva
1
Indicatore LED giallo: stato del fascio di luce ricevuto
2
Foro di fissaggio, Ø 3.2 mm
3
Cavo / Cavo con connettore maschio M8 / Connettore
4
Pulsante di teach-in singolo per impostazione della distanza di lavoro
5
Asse ottico, emettitore e ricevitore
6
Qualifica
Conoscenze di base nel montaggio e nell'allestimento dei
■
collegamenti e delle interfacce descritti
Conoscenze di base della trasmissione di dati
■
Conoscenze relative all'esercizio e all'uso dei dispositivi nello
■
specifico ambito d'impiego
Conoscenze relative all'esercizio e all'uso dei dispositivi nello
■
specifico ambito d'impiego
Conoscenze relative all'ambiente software e hardware nello
■
specifico ambito d'impiego
5
6
4
