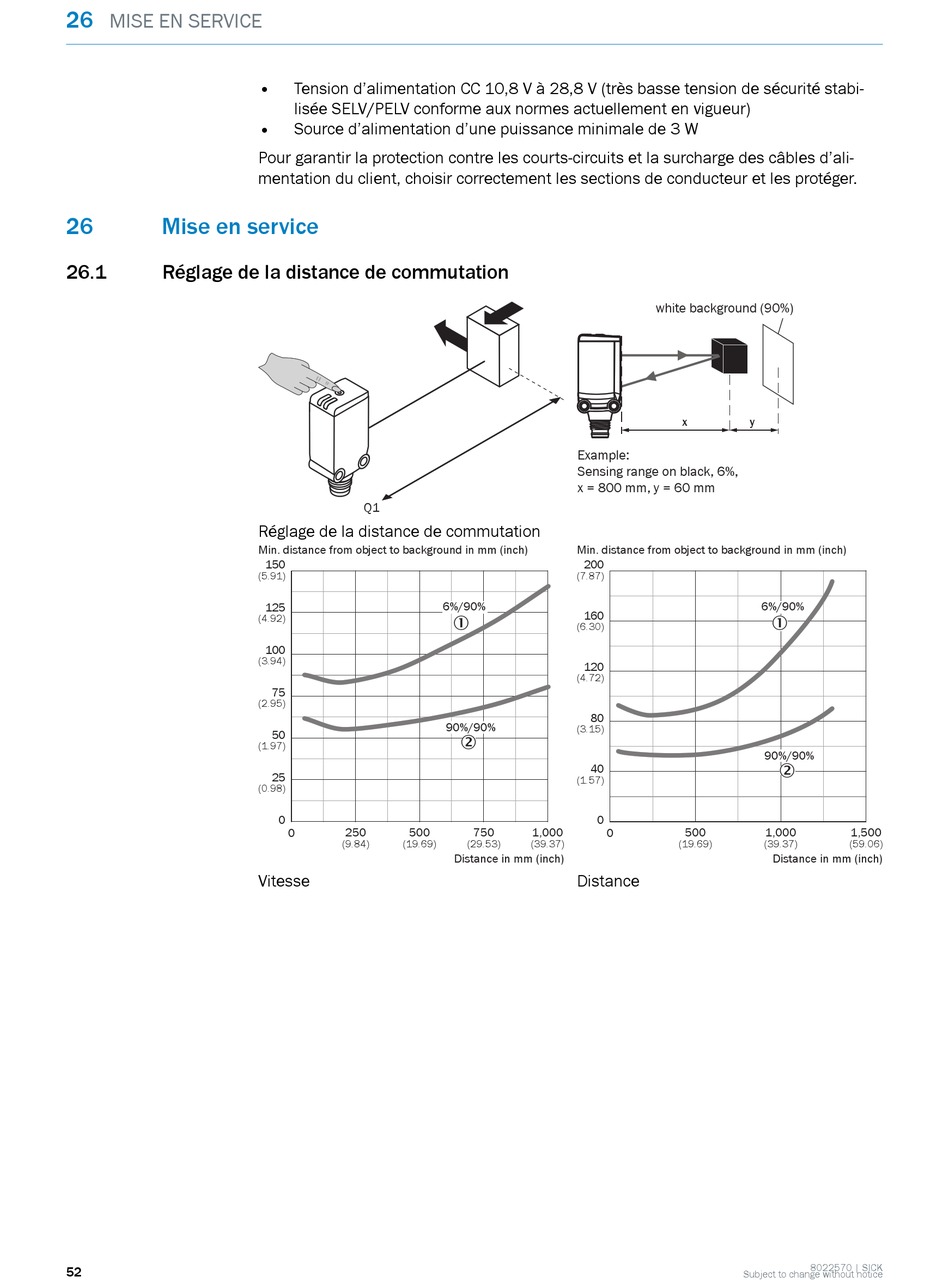

MISE EN SERVICE

26 Mise en service
26.1 Réglage de la distance de commutation
52
• Tension d'alimentation CC 10,8 V à 28,8 V (très basse tension de sécurité stabi‐
lisée SELV/PELV conforme aux normes actuellement en vigueur)
Source d'alimentation d'une puissance minimale de 3 W
•
Pour garantir la protection contre les courts-circuits et la surcharge des câbles d'ali‐
mentation du client, choisir correctement les sections de conducteur et les protéger.
Q1
Réglage de la distance de commutation
Min. distance from object to background in mm (inch)
150
(5.91)
125
(4.92)
100
(3.94)
75
(2.95)
50
(1.97)
25
(0.98)
0
0 250 500
(9.84) (19.69)
Vitesse
Example:
Sensing range on black, 6%,
x = 800 mm, y = 60 mm
Min. distance from object to background in mm (inch)
200
(7.87)
6%/90%
160
1
(6.30)
120
(4.72)
80
90%/90%
(3.15)
2
40
(1.57)
0
750 1,000 0
(29.53) (39.37)
Distance in mm (inch)
Distance
white background (90%)
x y
6%/90%
1
90%/90%
2
500 1,000
(19.69) (39.37)
Distance in mm (inch)
