50.2

Disegni dimensionali

12.2
(0.48)
1
2
M8
3 4
5

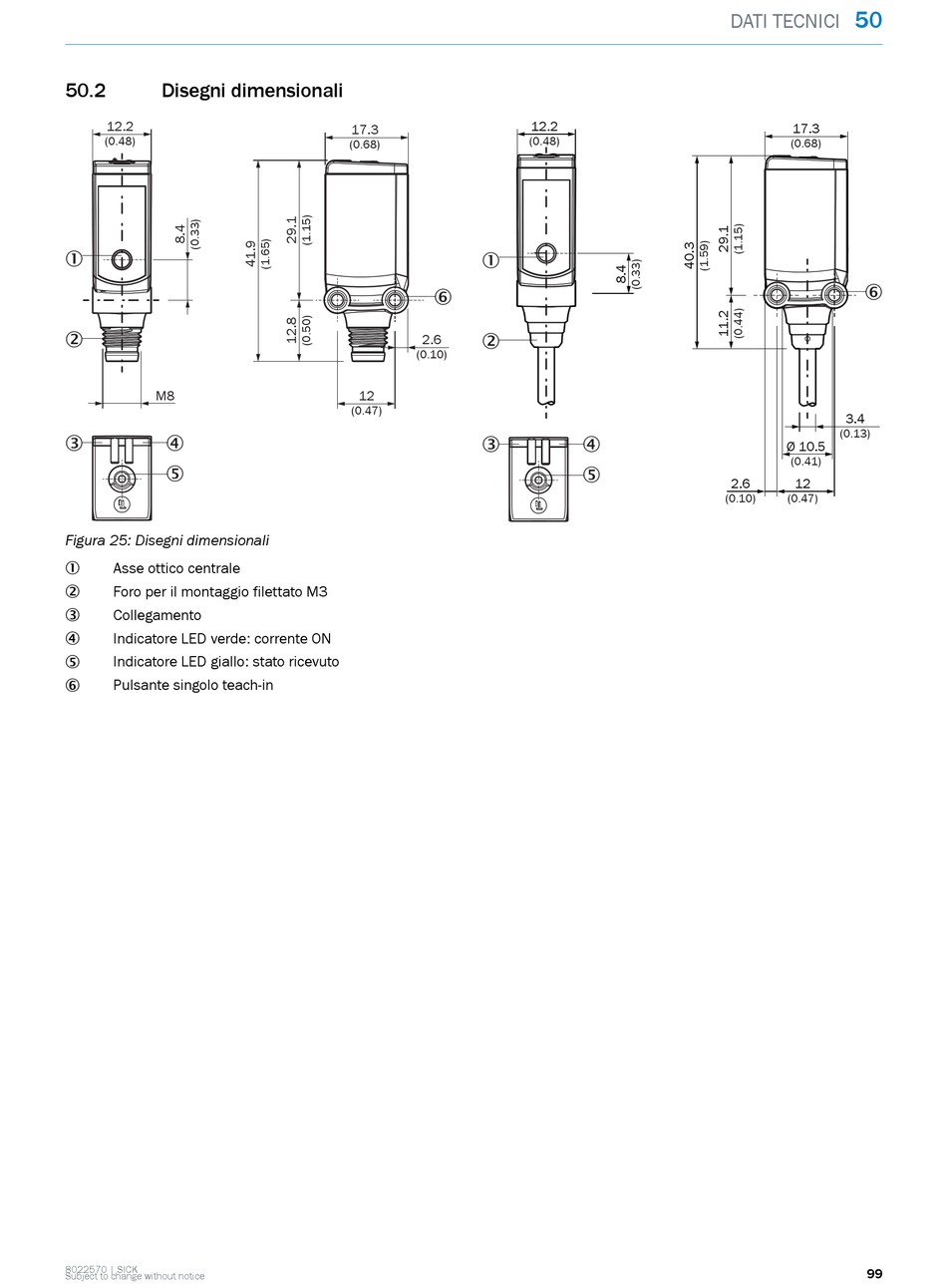

Figura 25: Disegni dimensionali
Asse ottico centrale
1
Foro per il montaggio filettato M3
2
Collegamento
3
Indicatore LED verde: corrente ON
4
Indicatore LED giallo: stato ricevuto
5
Pulsante singolo teach-in
6
