16

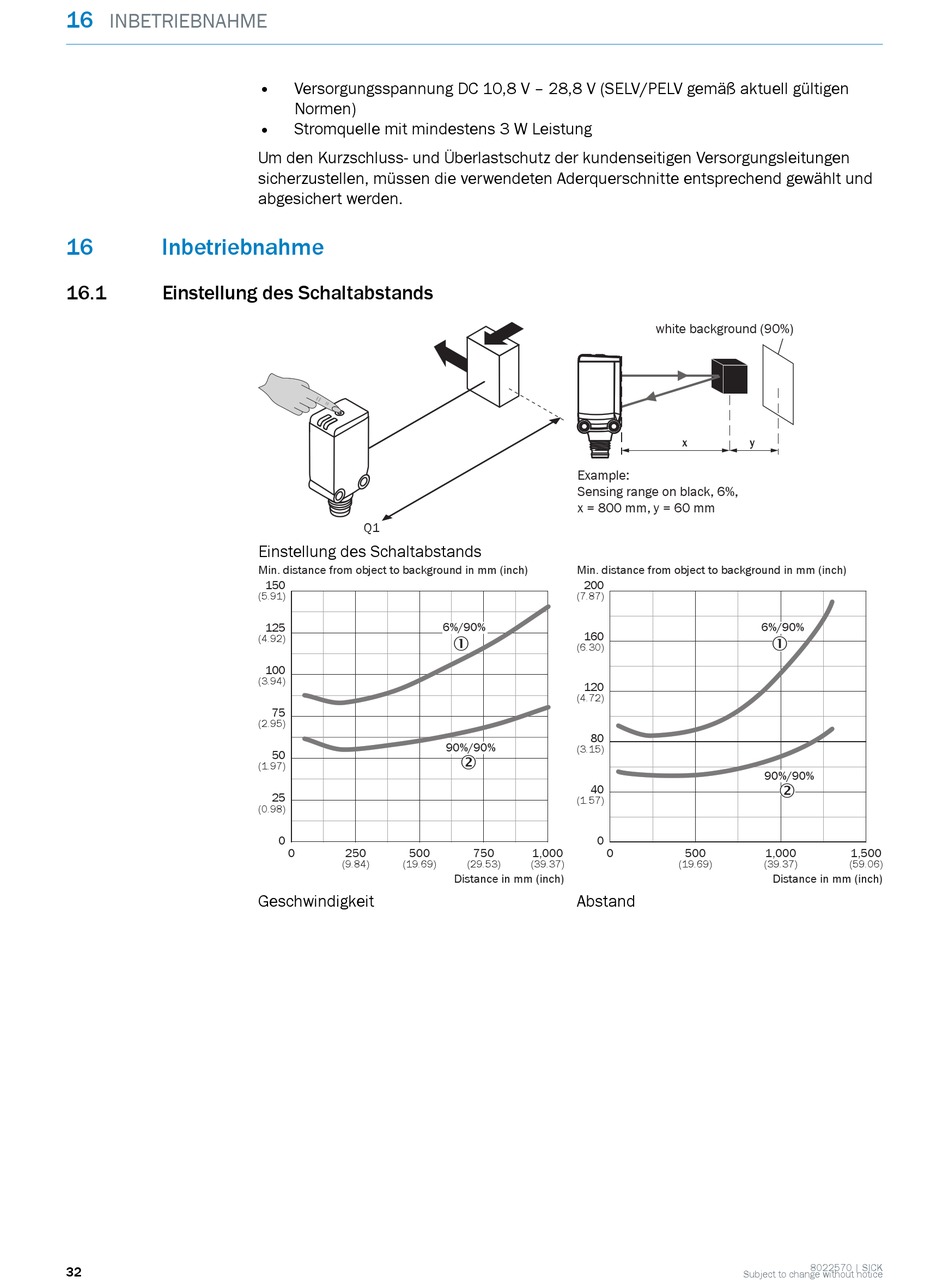

INBETRIEBNAHME

16 Inbetriebnahme
16.1

Einstellung des Schaltabstands

32
• Versorgungsspannung DC 10,8 V – 28,8 V (SELV/PELV gemäß aktuell gültigen
Normen)
Stromquelle mit mindestens 3 W Leistung
•
Um den Kurzschluss- und Überlastschutz der kundenseitigen Versorgungsleitungen
sicherzustellen, müssen die verwendeten Aderquerschnitte entsprechend gewählt und
abgesichert werden.
Q1
Einstellung des Schaltabstands
Min. distance from object to background in mm (inch)
150
(5.91)
125
(4.92)
100
(3.94)
75
(2.95)
50
(1.97)
25
(0.98)
0
0 250 500
(9.84) (19.69)
Geschwindigkeit
Example:
Sensing range on black, 6%,
x = 800 mm, y = 60 mm
Min. distance from object to background in mm (inch)
200
(7.87)
6%/90%
160
1
(6.30)
120
(4.72)
80
90%/90%
(3.15)
2
40
(1.57)
0
750 1,000 0
(29.53) (39.37)
Distance in mm (inch)
Abstand
white background (90%)
x y
6%/90%
1
90%/90%
2
500 1,000
(19.69) (39.37)
Distance in mm (inch)
8022570 | SICK
Subject to change without notice
1,500
(59.06)
