Elektrische Installation; Steckerbelegung Der Anschlüsse - SICK PowerProx Mini WTT4SLC Betriebsanleitung

15

Elektrische Installation

15.1 Steckerbelegung der Anschlüsse
8022570.1A3H / 25.11.2020 | SICK
Subject to change without notice

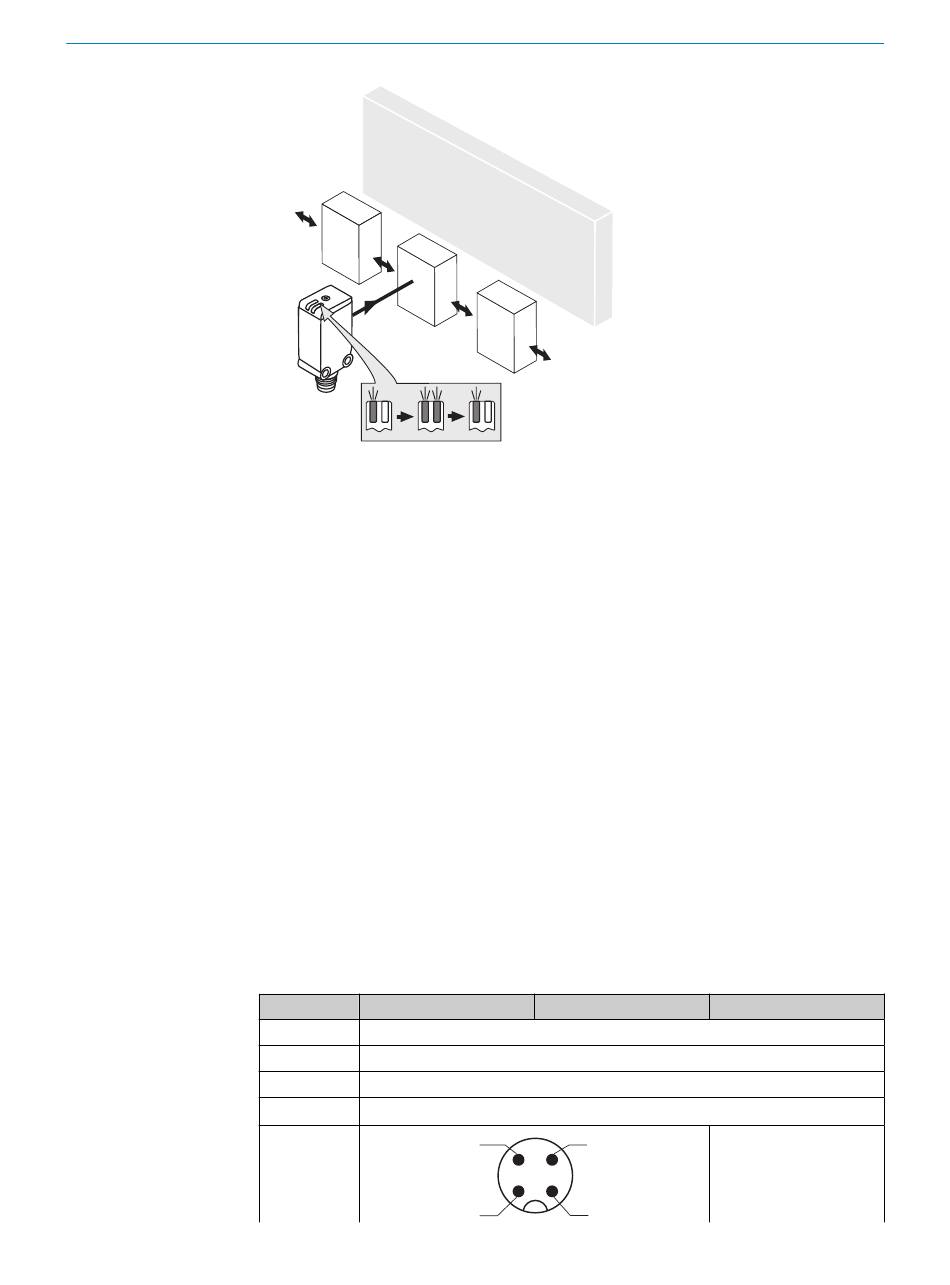

Abbildung 8: Standardrichtung
1. Den Sensor unter Verwendung eines geeigneten Befestigungswinkels montieren
(siehe SICK-Zubehörpalette).
2. Das maximal zulässige Anzugsdrehmoment von 0,8 Nm beachten.
3. Den Sensor am Objekt ausrichten. Die Position so wählen, dass der ausgesandte
rote Lichtstrahl die Mitte des Objekts trifft. Es muss sichergestellt werden, dass
die Optiköffnung (Frontscheibe) des Sensors komplett frei ist,
Seite 26.
4. Bevorzugte Richtung des Objekts relativ zum Sensor beachten,
Seite 27.
Anschluss der Sensoren muss spannungsfrei erfolgen. Je nach Anschlussart sind die
folgenden Informationen zu beachten:
– Steckeranschluss: Pinbelegung
– Leitung: Adernfarbe
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung anlegen
bzw. einschalten.
Übersicht über die Steckerbelegung
Tabelle 8: Steckerbelegung
WTT4SLC -3X32xxAxx
1
2
3
4
ELEKTRISCHE INSTALLATION
-3X22xxAxx
+ (L+)
MF
- (M)
Q /C
1
4 3
1 2
15
siehe Abbildung 7,
siehe Abbildung 8,
-3X11xxAxx
1 = brn
2 = wht
3 = blu
4 = blk
