I
NSTALLATION

Configuration en baie

Guide d'installation Powerware
Downloaded from www.Manualslib.com
L'onduleur UPS Powerware 9125 s'adapte à diverses configurations et
peut être installé en baie ou en tant qu'unité autonome.
Si vous installez l'onduleur UPS dans une baie, poursuivez avec la
rubrique ci-dessous "Configuration en baie;" sinon, passez à la rubrique
"Configuration autonome" à la page 12.
L'onduleur UPS peut être installé dans une baie de 19 ou 23 pouces et
n'occupe que 2 pouces d'espace utile dans la baie.
REMARQUE Des rails de montage sont nécessaires pour chaque unité. Si votre baie
n'est pas déjà équipée de rails, contactez votre distributeur local pour lui commander
un ensemble de rails.
Procédez comme suit pour installer l'onduleur UPS dans une baie:
1. Posez l'onduleur sur une surface plane et stable, en plaçant
l'avant de l'onduleur face à vous.
2. Fixez les poignées de montage aux supports de fixation à l'aide
des vis fournies avec les accessoires (voir Figure 11).
3. Alignez les supports de fixation avec les trous pour vis sur la
face latérale de l'onduleur et fixez les supports à l'aide des vis
fournies (voir Figure 11).
4. Si vous installez des modules de batterie étendus (EBM)
optionnels, répétez les étapes 1 à 3 pour chaque unité.
Poignée de montage
9125 pour applications IBM
®
manuals search engine

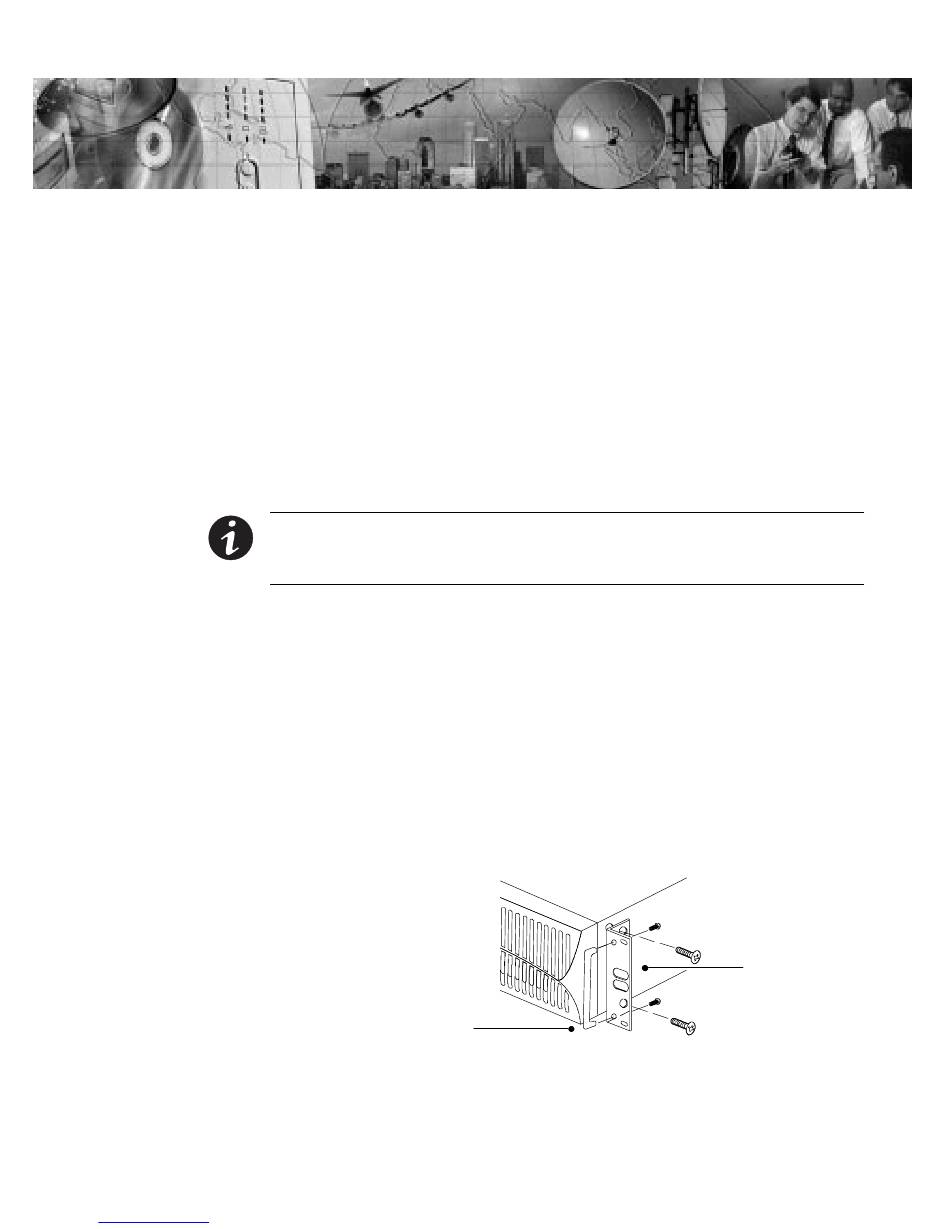

Figure 11. Installation des supports de fixation
05146789 A Uncontrolled Copy
S
Support de
fixation
11
