REMARQUE En cas de disposition verticale, les grilles d'aération doivent être
placées vers le haut.
Si une seule unité UPS est placée verticalement, les supports pour
onduleur UPS doivent être fixés sous l'unité:
1. Placez l'onduleur UPS horizontalement de telle manière que
l'extrémité gauche de l'unité soit accessible.
2. Insérez les supports aux extrémités de l'unité et positionnez-les
de sorte que le poids de l'onduleur soit réparti équitablement
(voir Figure 15). Fixez les supports à l'aide des vis fournies avec
les accessoires.
3. Redressez prudemment l'unité et faites-la reposer sur ses
supports (voir Figure 16).
Poursuivez avec la rubrique suivante: "Installation de
l'onduleur UPS."
9125 pour applications IBM
®
manuals search engine

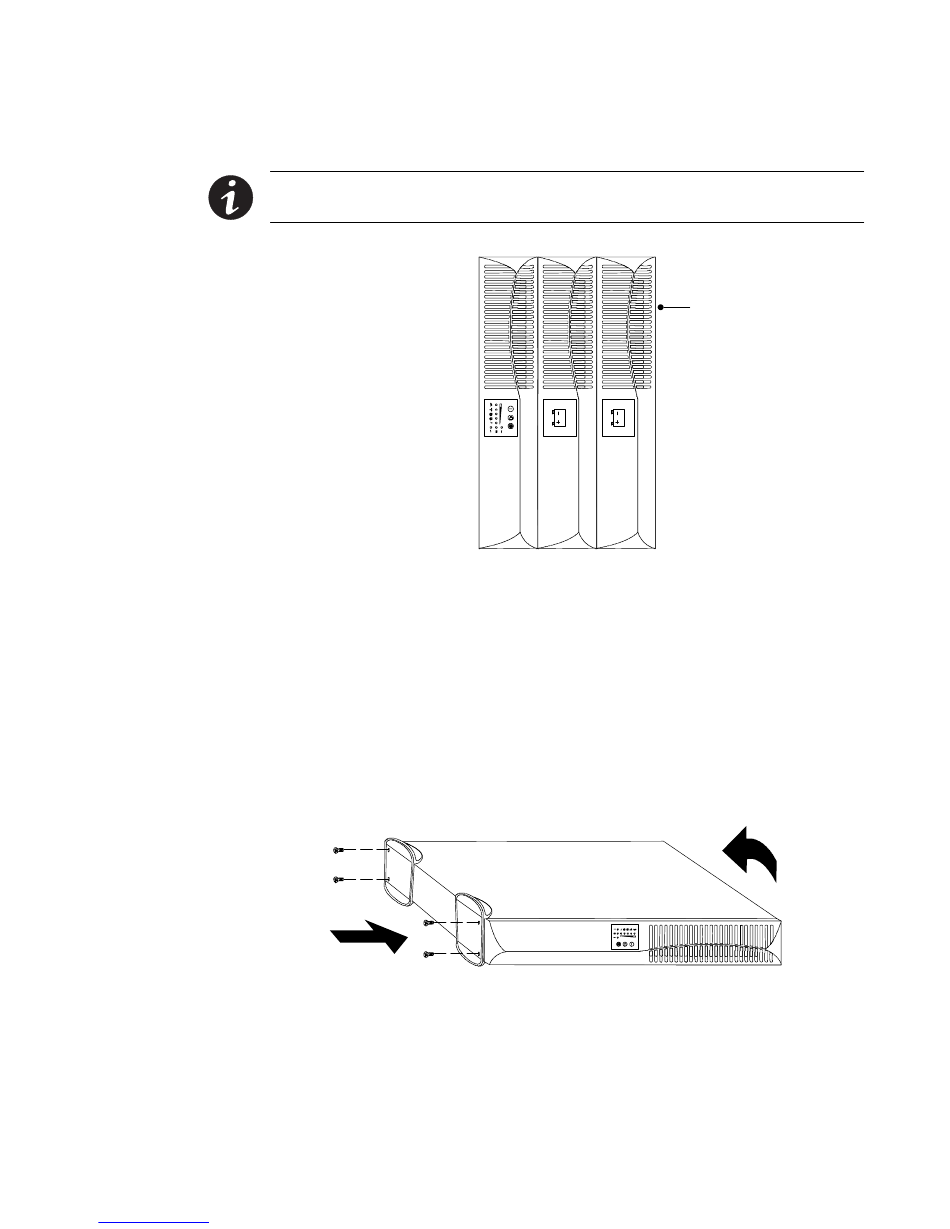

Figure 14. Configuration autonome verticale
Figure 15. Installation des supports de l'UPS
05146789 A Uncontrolled Copy
S
Installation
Grilles d'aération
13
