Eaton Powerware 9125 Installationsanleitung Seite 39

Batteria UPS
Connettore
EBM Cavo
EBM Batteria
Connettori
Powerware 9125 Guida all'installazione per applicazioni IBM
®
Downloaded from www.Manualslib.com
4. Se si installano ulteriori EBM, ripetere i punti 2 e 3 per ciascun
armadio.
EBM Staffa
5. Collegare il cavo EBM nel connettore batteria del pannello
posteriore UPS (vedere Figura 38).
6. Se si devono installare ulteriori EBM collegare il cavo EBM del
secondo armadio nel connettore batteria del primo EBM.
Ripetere per ogni ulteriore EBM. Fino a quattro EBM possono
essere collegati alla UPS.
Porta di comunicazione

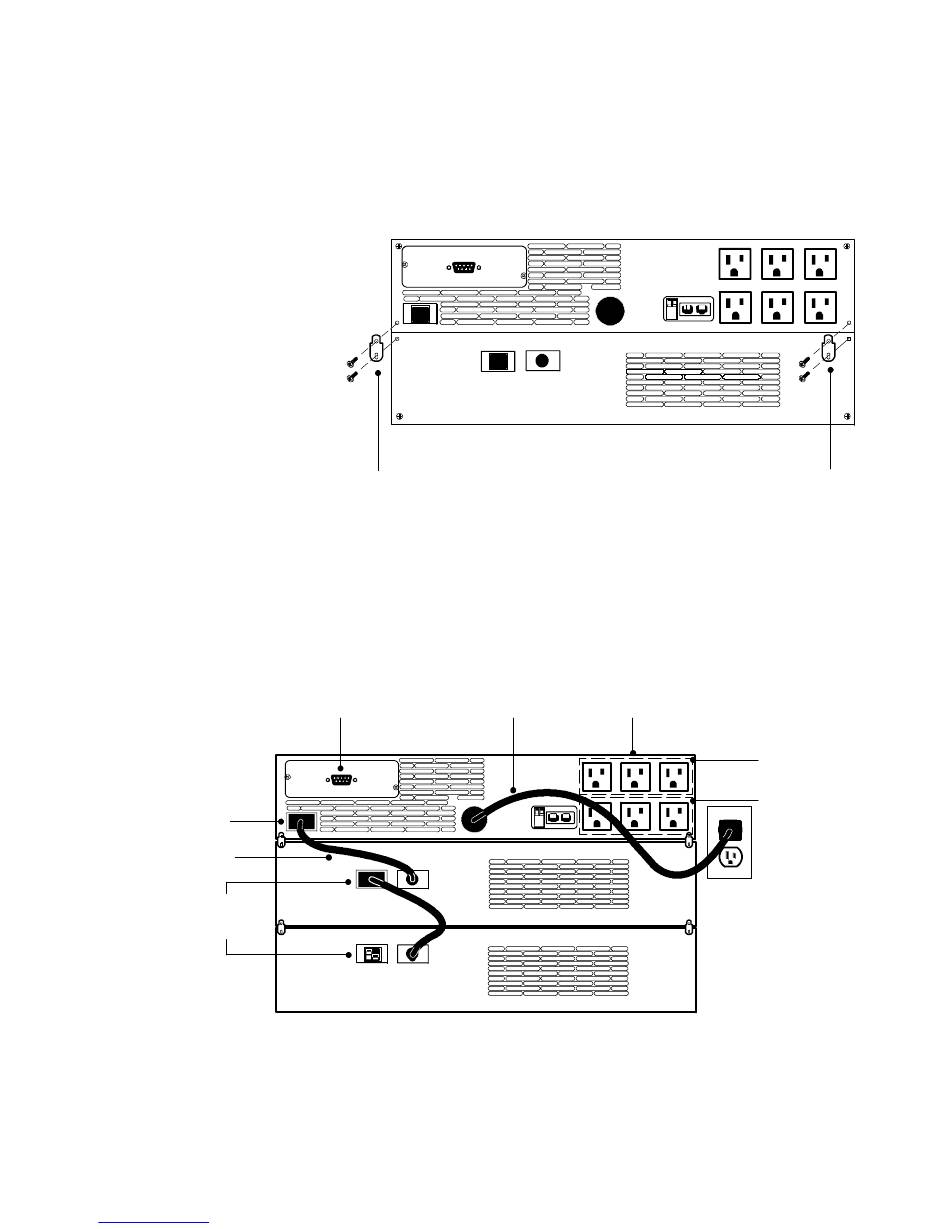

Figura 38. Installazione tipica di UPS (raffigurato modello 120V)
manuals search engine
Figura 37. Installazione delle EBM staffe
Cavo alimentazione Prese d'uscita
05146789 A Uncontrolled Copy
S
Installazione
EBM Staffa
Segmento di
carico 2
Segmento di
carico 1
35
