Inbetriebnahme
Endlage AUF prüfen
Endlage AUF einstellen
24
4. Schaltpunkt (helles Aufleuchten der gelben LED) durch Drehen im Uhrzeigersinn
einstellen.

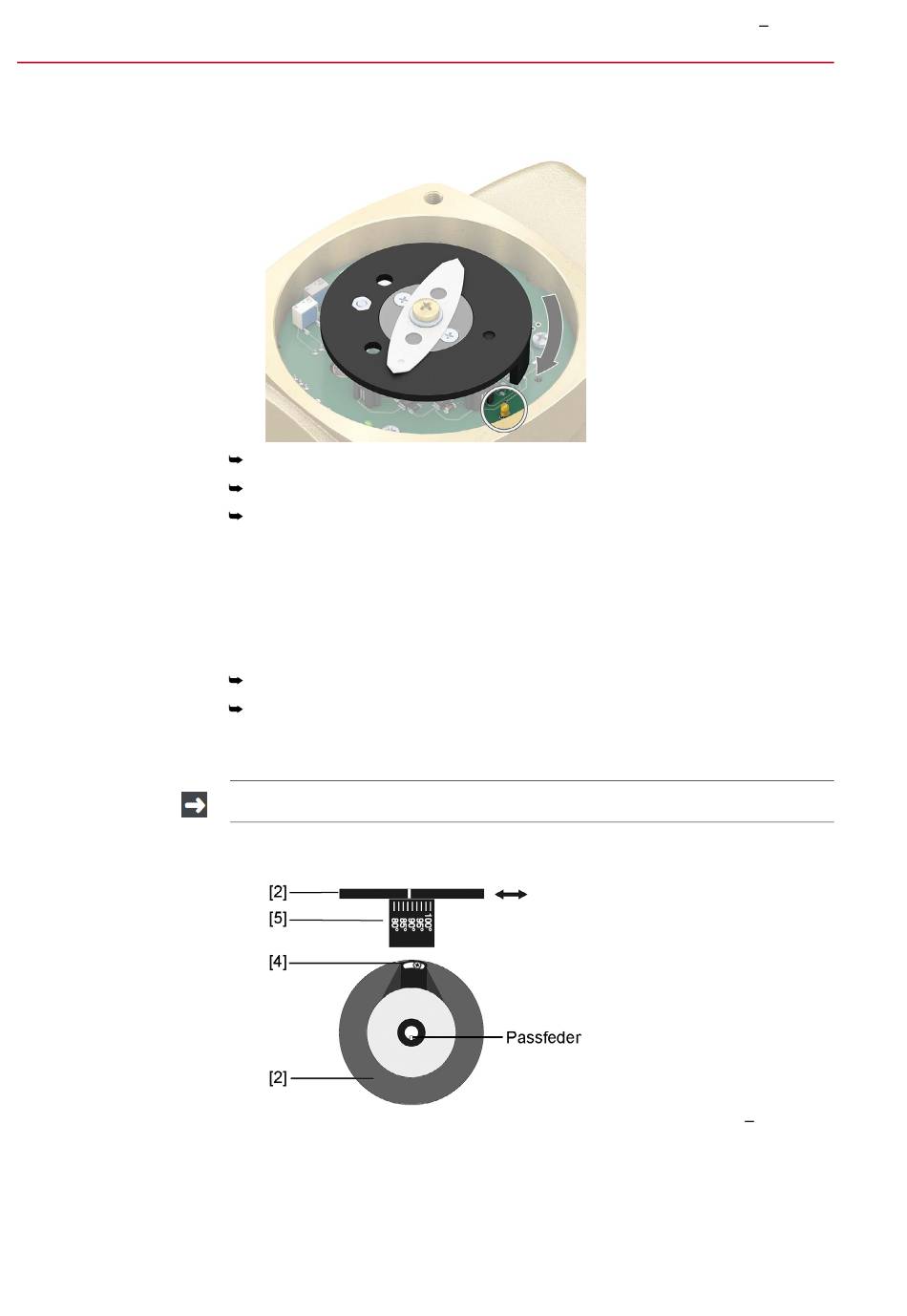

Bild 20:
Leuchtet die LED nur schwach, ist der Schaltpunkt noch nicht erreicht.
Wird zu weit gedreht erlischt die gelbe LED wieder.
Die Einstellscheibe sollte so positioniert sein, dass sie in der Mitte, d.h. zwischen
Aufleuchten und Erlöschen der gelben LED steht.
5. Nach der Einstellung der Endlage ZU: Einstellscheibe festhalten und beide
Schrauben [1] anziehen.
6. Armatur aus der Endlage fahren.
7. Endlage ZU erneut anfahren und Einstellung prüfen (gelbe LED muss leuchten).
8. Armatur präzise in die Endlage AUF fahren.
Wenn die grüne LED leuchtet ist die Endlagenerkennung AUF richtig eingestellt.
Wenn die grüne LED nicht leuchtet oder nur flackert, muss die Endlagenerken-
nung AUF wie folgt neu eingestellt werden:
9. Schraube [3] lösen und Einstellscheibe [2] abziehen.
Passfeder nicht verlieren.
10. Schraube [4] an Unterseite der Einstellscheibe lösen.
Bild 21: Unterseite Einstellscheibe mit seitlicher Skala
11. Skala durch Drehen auf anderen Schwenkwinkel einstellen: ca. 3
als die tatsächliche Endlage.
12. Schraube [4] wieder festziehen.
13. Einstellscheibe [2] aufstecken und mit Schraube [3] sichern.
14. Endlage AUF erneut anfahren und Einstellung prüfen (grüne LED muss leuch-
ten).
SG 04.2
mit Stellantriebs-Steuerung MEC 03.1
SG 10.2
4 ° kleiner
