SG 04.2
SG 10.2
mit Stellantriebs-Steuerung MEC 03.1

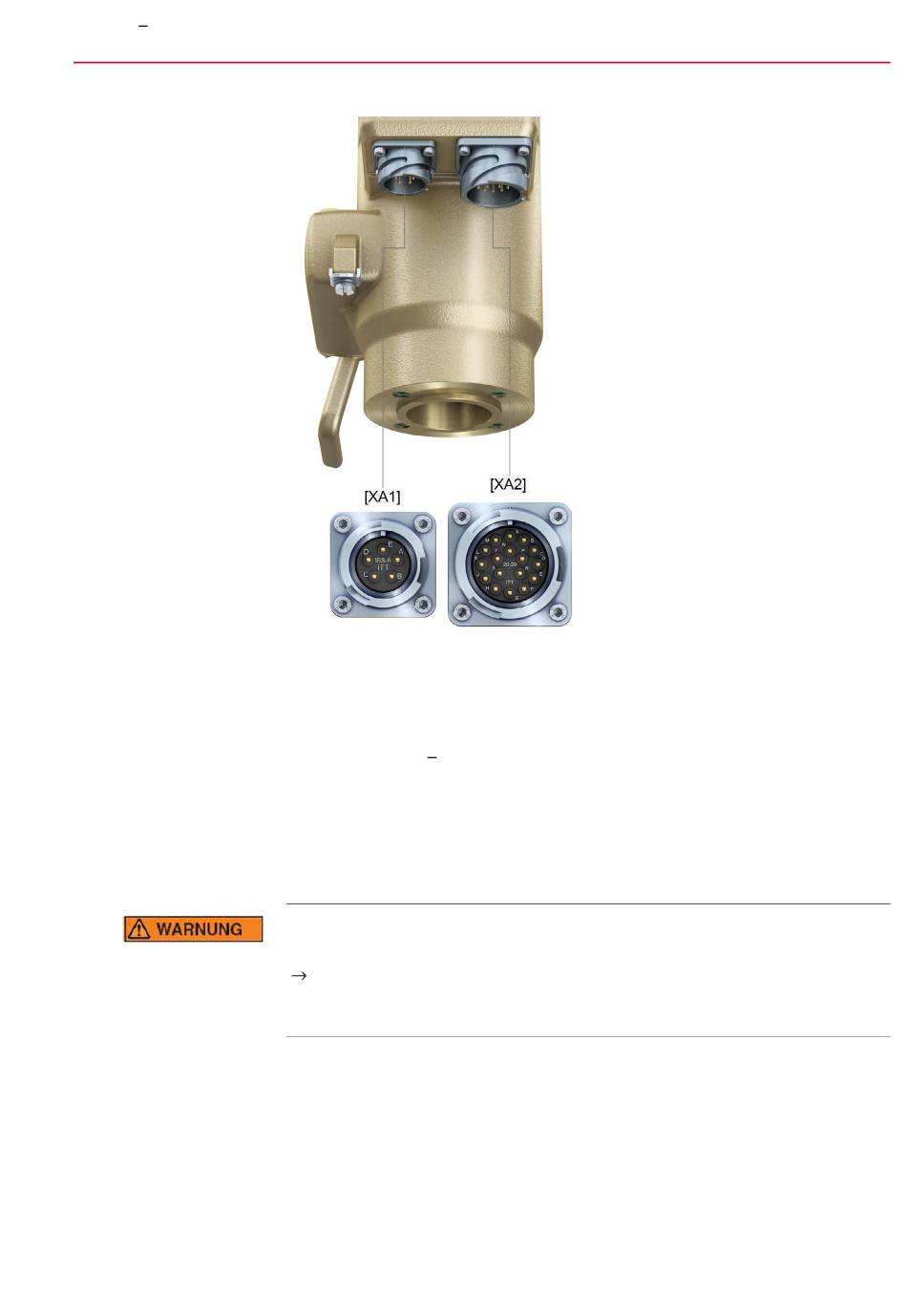

Bild 14: Anschlüsse an Stellantrieb
[XA1] 5 Kontakte, Steckdose für Leistungsstecker Motor
[XA2] 17 Kontakte, Steckdose für Signalstecker
Passende Steckverbinder
Falls bei der Bestellung angegeben, werden passende Steckverbinder zu den
Anschlüssen [XG1] [XG4] mitgeliefert. Zur Bestellung muss der Kabeldurchmesser
angegeben werden.
Die Pin-Belegung (A, B, C, ...) zum Anschließen der Kabel und Litzen an die
Steckverbinder steht auf dem mitgelieferten Schaltplan. Für weitere Daten wie z.B.
Anschlussquerschnitte, Kabeldurchmesser und Werkzeuge wie Crimpzangen siehe
separate Technische Daten „Steckverbinder ITT Cannon" (AUMA
Dokumentennummer: Y007.274)
Gefährliche Spannung am offenen Steckverbinder (Kondensatorentladung)!
Stromschlag möglich.
Nach dem Trennen der Spannungsversorgung (Abziehen des Steckverbinders
für die Leistungsklemmen) mindestens 5 Sekunden warten, bis Anschlüsse
berührt werden dürfen.
Elektroanschluss
17
