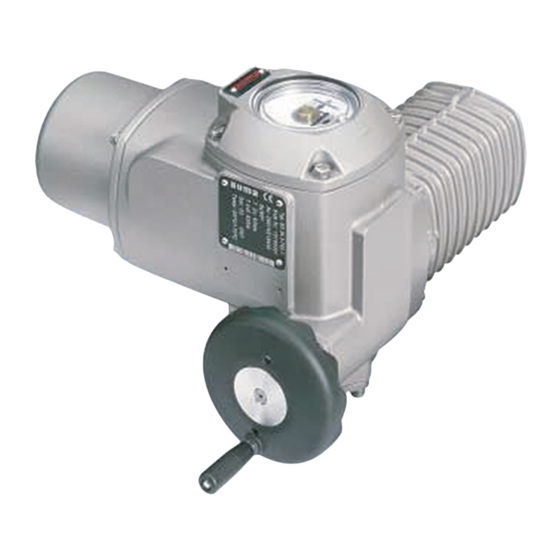

Auma SG 1 Schaltungsunterlagen

Schaltungsvorschlag für SG.1 mit Drehstrommotor
ZU wegabhängig abschalten
Schaltplan für Normalausführung, Schwenkantrieb schließt Armatur im Rechtslauf. Der Schaltplan zeigt den stillstehenden Schwenkantrieb in
Zwischenstellung.
M
S 1
S 2
S 3
S 4
F 1
Q 1
S 8
S 9
S 10
K 1, K 2
F 2 - F 5
H 1
H 2
H 3
R 1
Durch die Weiterentwicklung bedingte Änderungen bleiben vorbehalten. Mit Erscheinen dieses Dokuments verlieren frühere Ausgaben ihre Gültigkeit.
Motor (Drehstrom)
DSR Drehmomentschalter, Schließen, Rechtslauf
DOEL Drehmomentschalter, Öffnen, Linkslauf
WSR Wegschalter, Schließen, Rechtslauf
WOEL Wegschalter, Öffnen, Linkslauf
TH Thermoschalter
Hauptschalter
Drucktaster HALT
Drucktaster ZU
Drucktaster AUF
Wendeschütze
Sicherungen
Leuchtmelder Endlage ZU
Leuchtmelder Endlage AUF
Leuchtmelder STÖRUNG
H Heizung
ASV511.1111
TPA00R1AA-101-000
AUF wegabhängig abschalten
Grundausrüstung
TPA00R1AA-101-000
Endschalterabwicklung
ZU
DSR
DOEL
WSR
WOEL
Kontakte geschlossen
DSR und DOEL wirken als Überlastschutz über den ge-
samten Stellweg, sie treten nur bei Überschreitung des
eingestellten Drehmomentes in Funktion.
Ausgabe Ausgabe
AUF
Stellweg
Kontakte offen
1/2
2.11
Y004.460/001/de
