Stellantrieb aufsetzen. Falls erforderlich, Stellantrieb leicht verdrehen bis Ver-
zahnung von Kupplung eingreift.

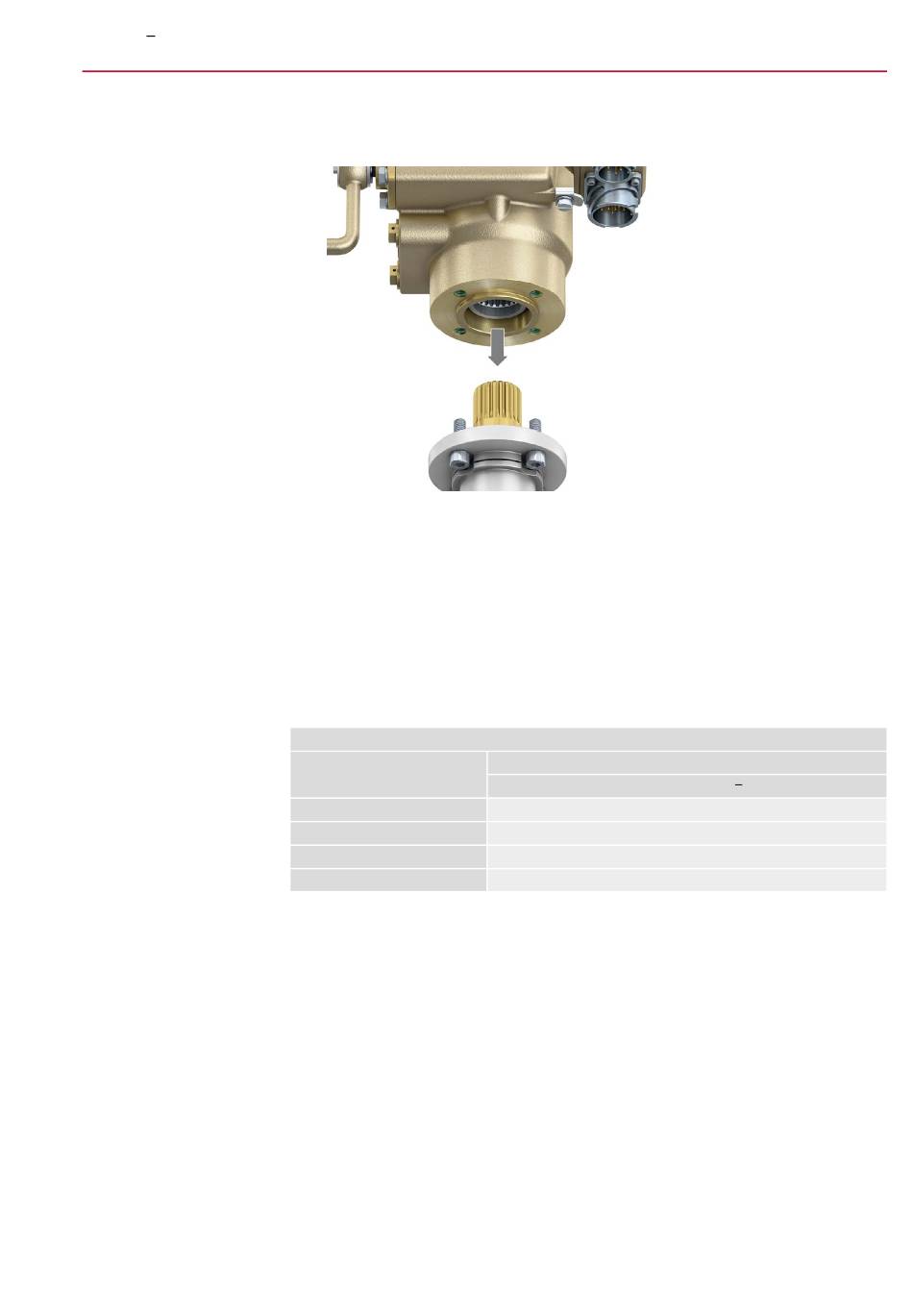

Bild 10:
Auf Zentrierung (wenn vorhanden) und volle Anlage der Flansche achten.
7.
Falls Flanschbohrungen mit Gewinden nicht übereinstimmen:
7.1 Handrad etwas drehen bis Bohrungen fluchten.
7.2 Evtl. Stellantrieb um einen Zahn auf der Kupplung versetzen.
8.
Stellantrieb mit Schrauben befestigen.
Information: Zur Vermeidung von Kontaktkorrosion empfehlen wir, die
Schrauben mit Gewindedichtmittel einzukleben.
9.
Schrauben über Kreuz mit Drehmoment nach Tabelle anziehen.
Tabelle 3:
Anziehdrehmomente für Schrauben
Gewinde
M6
M8
M10
M12
Anziehdrehmoment [Nm]
Festigkeitsklasse A2 80
10
24
48
82
Montage
