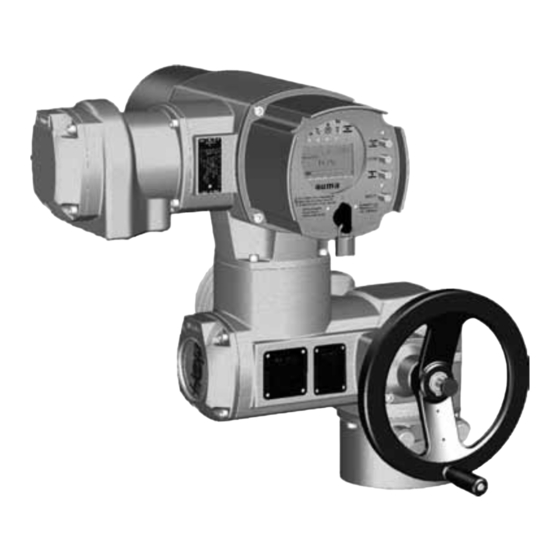

Auma SQ 05.2-F07 Betriebsanleitung
Schwenkantriebe
Vorschau ausblenden
Andere Handbücher für SQ 05.2-F07:
- Betriebsanleitung (68 Seiten) ,
- Bedienungsanleitung (76 Seiten)
Verwandte Anleitungen für Auma SQ 05.2-F07
Inhaltszusammenfassung für Auma SQ 05.2-F07
- Seite 1 Schwenkantriebe SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) mit Stellantriebs-Steuerung AUMATIC AC 01.2 Non-Intrusive Ansteuerung Parallel Profibus DP Modbus Foundation Fieldbus Betriebsanleitung Montage, Bedienung, Inbetriebnahme...
- Seite 2 Gerät zu installieren und in Betrieb zu nehmen. Referenzunterlagen: Handbuch (Betrieb und Einstellung) AUMATIC AC 01.2 Profibus DP Handbuch (Geräteintegration Feldbus) AUMATIC AC 01.2 Profibus DP Referenzunterlagen sind erhältlich über Internet: www.auma.com oder direkt bei AUMA (siehe <Adressen>). Inhaltsverzeichnis Seite Sicherheitshinweise.......................
- Seite 3 Sprache im Display 6.5.1. Sprache ändern Anzeigen..........................7.1. Anzeigen bei Inbetriebnahme 7.2. Anzeigen im Display 7.2.1. Rückmeldungen von Antrieb und Armatur 7.2.2. Statusanzeigen nach AUMA Kategorie 7.2.3. Statusanzeigen nach NAMUR-Empfehlung 7.3. Mechanische Stellungsanzeige/Laufanzeige 7.4. Meldeleuchten Meldungen..........................8.1. Meldungen über Feldbus 8.2.
- Seite 4 Ausstattung und Funktionen Stellantriebs-Steuerung 12.3. Profibus DP Schnittstelle 12.4. Einsatzbedingungen 12.5. Zubehör 12.6. Sonstiges Ersatzteilliste.......................... 13.1. Schwenkantrieb SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 13.2. Stellantriebs-Steuerung AUMATIC AC 01.2 mit AUMA Rundsteckverbinder (SD-Bus) Zertifikate..........................14.1. Einbauerklärung und EG Konformitätserklärung Stichwortverzeichnis......................Adressen..........................
- Seite 5 Wartungshinweise in dieser Anleitung beachtet werden. Veränderungen am Gerät sind nur mit Zustimmung des Herstellers erlaubt. 1.2. Anwendungsbereich AUMA Schwenkantriebe sind für die Betätigung von Industriearmaturen, wie z. B. Klappen und Hähnen bestimmt. Andere Anwendungen sind nur mit ausdrücklicher (schriftlicher) Bestätigung des Herstellers erlaubt.
- Seite 6 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) Sicherheitshinweise AC 01.2 Non-Intrusive Profibus DP Hebezeuge nach EN 14502 Personenaufzüge nach DIN 15306 und 15309 Lastenaufzüge nach EN 81-1/A1 Rolltreppen Dauerbetrieb Erdeinbau dauernden Unterwassereinsatz (Schutzart beachten) explosionsgefährdete Bereiche, mit Ausnahme von Zone 22 strahlenbelastete Bereiche in Nuklearanlagen Bei unsachgemäßem oder nicht bestimmungsgemäßem Einsatz wird keine Haftung übernommen.
- Seite 7 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Profibus DP Sicherheitshinweise Mögliche gefährliche Situation mit mittlerem Risiko. Falls der Warnhinweis nicht beachtet wird können Tod oder schwere gesundheitliche Schäden die Folge sein. Mögliche gefährliche Situation mit geringem Risiko. Falls der Warnhinweis nicht beachtet wird können leichte oder mittlere Verletzungen die Folge sein.
- Seite 8 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) Identifizierung AC 01.2 Non-Intrusive Profibus DP Identifizierung 2.1. Typenschild Jede Geräte-Komponente (Antrieb, Steuerung, Motor) ist mit einem Typenschild ausgezeichnet. Bild 1: Anordnung der Typenschilder Typenschild Antrieb Typenschild Steuerung Typenschild Motor Zusatzschild, z.B.
- Seite 9 Kommisionsnummer Anhand dieser Nummer können Schaltplan (in deutscher und englischer Sprache), Prüfprotokolle und weitere Informationen zum Gerät direkt vom Internet unter http://www.auma.com heruntergeladen werden. Für manche Informationen ist eine Kundennummer erforderlich. Seriennummer Antrieb Tabelle 1: Beschreibung der Seriennummer (mit Beispiel) N S 12345 1.+2.
- Seite 10 über die Ortssteuerstelle (Drucktaster und Display) den Antrieb zu bedienen und Einstellungen vorzunehmen (Inhalt dieser Anleitung). über die Software AUMA CDT (optional) mit einem Computer (Laptop oder PC), Daten ein- bzw. auszulesen, Einstellungen zu verändern und zu speichern. Die Verbindung zwischen Computer und AUMATIC erfolgt kabellos über die Blue- tooth-Schnittstelle (nicht Bestandteil dieser Anleitung).
- Seite 11 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Profibus DP Transport, Lagerung und Verpackung Transport, Lagerung und Verpackung 3.1. Transport Transport zum Aufstellungsort in fester Verpackung durchführen. Schwebende Last! Tod oder schwere Verletzungen möglich. NICHT unter schwebender Last aufhalten. Hebezeug am Gehäuse und NICHT am Handrad befestigen.
- Seite 12 SQR 14.2 Steuereinheit: elektronisch (MWG) Montage AC 01.2 Non-Intrusive Profibus DP Montage 4.1. Einbaulage AUMA Stellantriebe und Stellantriebs-Steuerungen können in beliebiger Einbaulage, ohne Einschränkung, betrieben werden. 4.2. Handrad anbauen Information Zum Transport werden Handräder ab einem Durchmesser von 400 mm lose mitge- liefert.
- Seite 13 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Profibus DP Montage Bild 6: Einbaumaße Kupplung Kupplung Armaturenwelle Gewindestift Schraube Tabelle 2: Einbaumaße Kupplung Typ, Baugröße - Anschlussflansch X max [mm] Y max [mm] Z max [mm] SQ/SQR 05.2-F05 SQ/SQR 05.2-F07 SQ/SQR 07.2-F07...
- Seite 14 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) Montage AC 01.2 Non-Intrusive Profibus DP Antrieb mit Schrauben [4] befestigen. Information: Zur Vermeidung von Kontaktkorrosion empfehlen wir, die Schrauben mit Gewindedichtmittel einzukleben. Schrauben [4] über Kreuz mit Drehmoment nach Tabelle anziehen. Tabelle 3: Anziehdrehmomente für Schrauben Schrauben Anziehdrehmoment T...
- Seite 15 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Profibus DP Montage Elektrostatische Entladung ESD! Beschädigung von elektronischen Bauteilen. Personen und Geräte erden. Schrauben lösen und Ortssteuerstelle abnehmen. Prüfen, ob O-Ring in Ordnung ist, O-Ring richtig einlegen. Ortssteuerstelle in neue Positionen drehen und wieder aufsetzen.
- Seite 16 Auslieferung zusammen mit dieser Anleitung in einer wetterfesten Tasche am Gerät befestigt. Er kann auch unter Angabe der Kommissionsnummer (siehe Typenschild) angefordert, oder direkt vom Internet (http://www.auma.com) heruntergeladen werden. Zulässige Netzformen Die Steuerungen (Antriebe) sind für den Einsatz in TN- und TT Netzen mit direkt (Versorgungsnetze) geerdetem Sternpunkt für Nennspannungen bis maximal 690 V AC geeignet.
- Seite 17 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Profibus DP Elektroanschluss Störempfindliche und störbehaftete Leitungen in möglichst großem Abstand zueinander verlegen. Die Störfestigkeit von Signal- und Busleitungen erhöht sich, wenn die Leitungen dicht am Massepotential verlegt werden. Lange Leitungen möglichst vermeiden oder darauf achten, dass sie in wenig gestörten Bereichen verlegt werden.
- Seite 18 : max. 6 mm² flexibel/10 mm² starr Steuerkontakte (1 bis 50): max. 2,5 mm² 5.2.1. Anschlussraum öffnen Information Der Busanschluss ist separat vom Netzanschluss zugänglich (siehe <Bus-Anschluss- raum öffnen>). Bild 10: Netzanschluss AUMA Rundsteckverbinder SD-Bus Anschlussgehäuse Schrauben Anschlussgehäuse O-Ring Schrauben Buchsenteil Buchsenteil Kabeleinführung Netzleitung...
- Seite 19 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Profibus DP Elektroanschluss Kabelverschraubungen [8] passend zu Anschlussleitungen einsetzen. Die auf dem Typenschild angegebene Schutzart IP... ist nur gewährleistet, wenn geeignete Kabelverschraubungen verwendet werden. Bild 11: Beispiel: Typenschild Schutzart IP68 Nicht benötigte Kabeleinführungen [6] mit geeigneten Verschlussstopfen [7] versehen.
- Seite 20 Anschlussgehäuse [1] aufsetzen und Schrauben [2] gleichmäßig über Kreuz anziehen. Kabelverschraubungen [8] mit vorgeschriebenem Drehmoment festziehen, damit entsprechende Schutzart gewährleistet ist. 5.2.4. Busanschlussraum öffnen Zum Anschluss der Busleitungen ist im AUMA Rundsteckverbinder (SD-Bus) eine Anschlussplatine eingebaut. Die Anschlussplatine ist nach Abnehmen des Deckels [1] gut zugänglich.
- Seite 21 5.2.5. Busleitungen anschließen Information Diese Beschreibung gilt für den Anschluss über RS-485 Kupferleitungen. Für den Anschluss über LWL-Leitungen (Lichtwellenleiter) gibt es eine separate Anleitung. Ein Aufkleber mit der AUMA Artikel-Nummer auf der Anschlussplatine kennzeichnet Varianten die eingebaute Variante. Variante Überspannungs- AUMA Art.-Nr.
- Seite 22 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) Elektroanschluss AC 01.2 Non-Intrusive Profibus DP Variante Überspannungs- AUMA Art.-Nr. schutz bis 4 kV auf Aufkleber 2-kanalig für Redundanz nein Z071.720/03 2-kanalig für Redundanz Z071.720/05 Bild 15: Varianten der Anschlussplatinen Feldbusleitung vom vorherigen Gerät (Eingang)
- Seite 23 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Profibus DP Elektroanschluss 5.2.6. Busanschlussraum schließen Bild 16: AUMA Rundsteckverbinder SD-Bus Deckel Schrauben Deckel O-Ring Kabeleinführungen Busleitungen Verschlussstopfen Dichtflächen an Deckel [1] und Gehäuse säubern. Dichtflächen mit säurefreiem Fett (z.B. Vaseline) leicht einfetten.
- Seite 24 Zulässige Länge der Verbindungsleitungen: max. 100 m. Vor Anschluss beachten Wir empfehlen: AUMA Leitungssatz LSW20. Falls kein AUMA Leitungssatz verwendet wird: Geeignete, flexible und geschirmte Verbindungsleitungen verwenden. Für MWG separate, CAN-geeignete Datenleitung mit einem Wellenwider- stand von 120 Ohm verwenden (z.B. UNITRONIC BUS-FD P CAN UL/CSA - 2 x 2 0,5 mm², Fa.
- Seite 25 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Profibus DP Elektroanschluss Bild 18: Halterahmen 5.3.3. Schutzdeckel Schutzdeckel für Steckerraum, bei abgezogenem Stecker. Der geöffnete Anschlussraum kann mit einem Schutzdeckel (ohne Abbildung) verschlossen werden. 5.3.4. Double Sealed Zwischenrahmen Bei Abnahme des Elektroanschlusses oder durch undichte Kabelverschraubungen kann Staub und Feuchtigkeit in das Gehäuseinnere eindringen.
- Seite 26 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) Bedienung AC 01.2 Non-Intrusive Profibus DP Bedienung Schäden an Armatur bei falscher Grundeinstellung! Vor einer elektrischen Bedienung des Antriebs müssen die Grundeinstellungen Abschaltart, Drehmoment- und Wegschaltung eingestellt werden. 6.1. Handbetrieb Zur Einstellung und Inbetriebnahme, bei Motorausfall oder Ausfall des Netzes, kann der Antrieb im Handbetrieb betätigt werden.
- Seite 27 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Profibus DP Bedienung Bild 21: Ortssteuerstelle Drucktaster für Fahrbefehl in Richtung AUF Drucktaster STOP Drucktaster für Fahrbefehl in Richtung ZU Drucktaster RESET Wahlschalter Heiße Oberflächen z.B. durch hohe Umgebungstemperaturen oder durch starke Sonneneinstrahlung möglich! Verbrennungsgefahr Oberflächentemperatur prüfen und ggf.
- Seite 28 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) Bedienung AC 01.2 Non-Intrusive Profibus DP Die unterste Zeile im Display [6] dient als Navigationshilfe und zeigt welche Drucktaster [1 4] zur Menübedienung benutzt werden können. Bild 22: [1 4] Drucktaster bzw. Navigationshilfe Wahlschalter Display Tabelle 7: Wichtige Drucktasterfunktionen zur Menübedienung...
- Seite 29 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Profibus DP Bedienung Bild 24: Kennzeichnung mit ID ID beginnt mit = Statusmenü ID beginnt mit = Hauptmenü Zwischen Statusmenü S und Hauptmenü M kann gewechselt werden: Gruppen wechseln Dazu, in Wahlschalterstellung 0 (AUS), Drucktaster C ca.
- Seite 30 Spezialist (4) Gerätekonfiguration ändern z.B. Abschaltart, Belegung der Melderelais Passwort ab Werk: 0000 Service (5) Service Personal Konfigurationseinstellungen ändern AUMA (6) AUMA Administrator 6.4.1. Passwort eingeben Gewünschtes Menü auswählen und Drucktaster ca. 3 Sekunden gedrückt halten. Anzeige zeigt den eingestellten Benutzerlevel, z.B Beobachter (1) Auf ▲...
- Seite 31 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Profibus DP Bedienung Parameter Passwörter ändern wählen, entweder: Passwörter ändern über das Menü zum Parameter klicken, oder über Direktaufruf: drücken und ID M0229 eingeben Anzeige zeigt: ▶ Passwörter ändern In der obersten Zeile wird der Benutzerlevel (1 6) angezeigt, z.B.: Bei Benutzerlevel 1 (nur Anzeigen) kann kein Passwort geändert werden.
- Seite 32 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) Bedienung AC 01.2 Non-Intrusive Profibus DP Passwort eingeben (→ Passwort eingeben). Anzeige zeigt: ▶ Sprache und Sichern (unterste Zeile) Sprachauswahl 10. Mit Auf ▲ Ab ▼ neue Sprache wählen, dabei bedeutet: schwarzes Dreieck: ▶...
- Seite 33 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Profibus DP Anzeigen Anzeigen 7.1. Anzeigen bei Inbetriebnahme Nach dem Einschalten der Versorgungsspannung müssen alle LEDs der LED Test Ortssteuerstelle für ca. 1 Sekunde aufleuchten. Diese optische Rückmeldung zeigt, dass die Steuerung mit Spannung versorgt wird und dass alle LEDs funktionsfähig sind.
- Seite 34 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) Anzeigen AC 01.2 Non-Intrusive Profibus DP Bild 32: Informationen in der Statuszeile (oben) Betriebsmodus Symbol Störung (nur bei Fehler und Warnungen) ID Nummer: S = Statusseite Falls weitere Details bzw. mehr Informationen zur Anzeige abrufbar sind, erscheinen Navigationshilfe in der Navigationshilfe (unterste Zeile im Display) die Anzeigen Details bzw.
- Seite 35 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Profibus DP Anzeigen Drehmoment (S0002) Die Anzeige ist nur verfügbar, wenn im Antrieb ein MWG (magnetischer Weg- und Drehmomentgeber) eingebaut ist. Die Anzeige S0002 zeigt das an der Welle anliegende Drehmoment. Nach ca.
- Seite 36 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) Anzeigen AC 01.2 Non-Intrusive Profibus DP Wenn der Stellungsregler frei geschaltet und aktiviert ist, wird die Balkenanzeige für Sollwert-Ansteuerung E1 (Stellungssollwert) sichtbar. Die Richtung des Fahrbefehls wird durch einen Pfeil oberhalb der Balkenanzeige angezeigt.
- Seite 37 Stellungsistwert 7.2.2. Statusanzeigen nach AUMA Kategorie Diese Anzeigen sind verfügbar, wenn der Parameter Diagnosekategorie M0539 auf den Wert AUMA eingestellt ist. Warnungen (S0005) Wenn eine Warnung aufgetreten ist, zeigt die Anzeige S0005: die Anzahl der aufgetretenen Warnungen nach ca. 3 Sekunden ein blinkendes Fragezeichen Bild 42: Warnungen Für weitere Informationen siehe auch <Störungsbehebung>.
- Seite 38 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) Anzeigen AC 01.2 Non-Intrusive Profibus DP Bild 44: Fehler Für weitere Informationen siehe auch <Störungsbehebung>. 7.2.3. Statusanzeigen nach NAMUR-Empfehlung Diese Anzeigen sind verfügbar, wenn der Parameter Diagnosekategorie M0539 auf den Wert NAMUR eingestellt ist. Außerhalb der Spezifikation (S0008) Die Anzeige S0008 zeigt Meldungen außerhalb der Spezifikation nach der NAMUR-Empfehlung NE 107.
- Seite 39 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Profibus DP Anzeigen Bild 47: Wartungsbedarf Für weitere Informationen siehe auch <Störungsbehebung>. Ausfall (S0011) Die Anzeige S0011 zeigt die Ursachen der Meldung Ausfall nach der NAMUR-Empfehlung NE 107. Wenn eine solche Meldung aufgetreten ist, zeigt die Anzeige S0011: die Anzahl der aufgetretenen Meldungen nach ca.
- Seite 40 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) Anzeigen AC 01.2 Non-Intrusive Profibus DP 7.4. Meldeleuchten Bild 50: Anordnung und Bedeutung der Meldeleuchten Beschriftung mit Symbolen (Standard) Beschriftung mit Ziffern 1 6 (Option) Endlage ZU erreicht, (blinkt: Fahre in Richtung ZU) 2 Tc Drehmomentfehler ZU Motorschutz ausgelöst 4 To Drehmomentfehler AUF...
- Seite 41 Die Konfiguration wird ausschließlich über die GSD-Datei definiert. Information Die GSD-Datei (General-Station-Description) kann im Internet heruntergeladen werden: www.auma.com Zu den Rückmeldungen über den Feldbus und zur Konfiguration der Parameter über die Feldbus Schnittstelle siehe Handbuch (Geräteintegration Feldbus) Profibus DP. 8.2.
- Seite 42 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) Meldungen AC 01.2 Non-Intrusive Profibus DP Analoge Rückmeldungen sind nur dann verfügbar, wenn zusätzlich zur Feldbusschnittstelle eine parallele Schnittstelle vorhanden ist. Signal: E2 = 0/4 20 mA (potentialgetrennt) Armaturenstellung Bezeichnung im Schaltplan: ANOUT1 (Stellung) Drehmomentrückmel- Signal: E6 = 0/4...
- Seite 43 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Profibus DP Inbetriebnahme (Grundeinstellungen) Inbetriebnahme (Grundeinstellungen) Wahlschalter in Stellung 0 (AUS) stellen. Information: Der Wahlschalter ist kein Netzschalter. In der Stellung 0 (AUS) wird die Ansteuerung des Antriebs verhindert. Die Spannungsversorgung der Steuerung bleibt bestehen.
- Seite 44 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Grundeinstellungen) AC 01.2 Non-Intrusive Profibus DP Bild 51: Endanschlag Verschlussschraube Endanschlag AUF Einstellschraube Endanschlag AUF Verschlussschraube Endanschlag ZU Einstellschraube Endanschlag ZU Maße/Baugröße 05.2 07.2 10.2 12.2 14.2 T (bei 90°) min.
- Seite 45 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Profibus DP Inbetriebnahme (Grundeinstellungen) Wird die Endlage der Armatur nicht erreicht: Einstellschraube [2] etwas gegen Uhrzeigersinn drehen bis Endlage AUF der Armatur sicher eingestellt werden kann. Drehen der Einstellschraube [2] im Uhrzeigersinn ergibt kleineren Schwenkwinkel.
- Seite 46 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Grundeinstellungen) AC 01.2 Non-Intrusive Profibus DP Ok drücken. Anzeige zeigt die aktuelle Einstellung: Weg oder Drehmoment Die unterste Zeile der Anzeige zeigt entweder: Ändern → weiter mit Schritt 6 Sichern →...
- Seite 47 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Profibus DP Inbetriebnahme (Grundeinstellungen) Parameter wählen, entweder: Parameter wählen über das Menü zum Parameter klicken, oder über Direktaufruf: drücken und ID M0088 eingeben Anzeige zeigt: Abschaltmoment ZU ZU oder AUF Auf ▲...
- Seite 48 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Grundeinstellungen) AC 01.2 Non-Intrusive Profibus DP 9.4. Wegschaltung einstellen Schäden an der Armatur/Getriebe bei falscher Einstellung! Bei Einstellung im Motorbetrieb: Fahrt rechtzeitig vor Endanschlag unterbrechen (Drucktaster STOP drücken). Bei wegabhängiger Abschaltung Nachlauf berücksichtigen. Einstellungen M0041 Wegschaltung M0010 Endlage ZU setzen? M0084...
- Seite 49 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Profibus DP Inbetriebnahme (Grundeinstellungen) Endlagenposition ZU neu setzen: Endlage ZU setzen CMD0009 9.1 Bei großem Hub: Wahlschalter in Stellung Ortsbedienung (ORT) stellen und Antrieb im Motorbetrieb über Drucktaster (ZU) in Richtung Endlage fahren.
- Seite 50 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Grundeinstellungen) AC 01.2 Non-Intrusive Profibus DP DP1 Slave Adresse M0098 DP2 Slave Adresse M0295 Standardwert: 126 Einstellbereich: 0 Information Der Parameter DP2 Slave Adresse ist nur bei Redundanz (Option) vorhanden. Wahlschalter in Stellung 0 (AUS) stellen.
- Seite 51 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Profibus DP Inbetriebnahme (Grundeinstellungen) Antrieb in Laufrichtung ZU einschalten und Drehrichtung an der Anzeigescheibe beobachten. Vor Erreichen der Endlage abschalten. Drehrichtung stimmt, wenn Antrieb in Richtung ZU fährt und Anzeigescheibe gegen Uhrzeigersinn dreht.
- Seite 52 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Grundeinstellungen) AC 01.2 Non-Intrusive Profibus DP Schrauben [2] lösen und Deckel [1] am Schaltwerkraum abnehmen. 9.8. Mechanische Stellungsanzeige einstellen Armatur in Endlage ZU fahren. Untere Anzeigescheibe verdrehen, bis Symbol (ZU) mit Anzeigemarke am Deckel übereinstimmt.
- Seite 53 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Profibus DP Inbetriebnahme (Grundeinstellungen) O-Ring mit säurefreiem Fett (z.B. Vaseline) leicht einfetten und richtig einlegen. Deckel [1] am Schaltwerkraum aufsetzen. Schrauben [2] gleichmäßig über Kreuz anziehen.
- Seite 54 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) Störungsbehebung AC 01.2 Non-Intrusive Profibus DP Störungsbehebung 10.1. Fehler bei der Inbetriebnahme Tabelle 10: Fehler bei der Inbetriebnahme Fehlerbeschreibung Mögliche Ursachen Abhilfe Mechanische Stellungsanzeige Untersetzungsgetriebe passt nicht zu den Getriebestufe des Untersetzungsgetriebes lässt sich nicht einstellen.
- Seite 55 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Profibus DP Störungsbehebung Tabelle 12: Warnungen und Außerhalb der Spezifikation Anzeige im Display Beschreibung/Ursache Abhilfe Konfigurationswrn Sammelmeldung 06: Details drücken, um Einzelmel- Drucktaster Mögliche Ursache: dungen zu sehen. Die eingestellte Konfiguration ist nicht korrekt.
- Seite 56 Sammelmeldung 22: Details drücken, um Einzelmel- Drucktaster Konfigurationsfehler vorhanden dungen zu sehen. Interner Fehler Sammelmeldung 14: AUMA Service Interner Fehler vorhanden Drucktaster Details drücken, um Einzelmel- dungen zu sehen. Drehmo Fehler ZU Drehmomentfehler in Richtung ZU Eine der folgenden Maßnahmen durchführen: Fahrbefehl in Richtung AUF geben.
- Seite 57 Wahlschalter steht nicht in Stellung FERN. Wahlschalter in Stellung FERN stellen. Service aktiv Betrieb über die Serviceschnittstelle (Blue- Servicesoftware beenden. tooth) und Servicesoftware AUMA CDT. Gesperrt Antrieb befindet sich im Betriebsmodus Ge- Einstellung und Zustand der Funktion <Freiga- sperrt. be der Ortssteuerstelle> prüfen.
- Seite 58 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) Störungsbehebung AC 01.2 Non-Intrusive Profibus DP G-Sicherung gemäß IEC 60127-2/III AUMA Art.-Nr. Größe 5 x 20 mm Spannungsausgang (Netzteil) = 24 V 2,0 A T; 250 V K006.106 Spannungsausgang (Netzteil) = 115 V 2,0 A T;...
- Seite 59 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Profibus DP Störungsbehebung Sicherungen F3/F4 prüfen/austauschen Schrauben [1] lösen und Deckel [2] auf der Rückseite der Stellantriebs-Steue- rung öffnen. Auf dem Netzteil befinden sich Messpunkte (Lötpins) über die eine Widerstands- messung (Durchgangsprüfung) durchgeführt werden kann: Überprüfung von Messpunkte...
- Seite 60 Wir empfehlen für solche Tätigkeiten unseren Service zu kontaktieren. Instandhaltungs- und Wartungsarbeiten nur wenn Gerät außer Betrieb ist. AUMA AUMA bietet umfangreiche Serviceleistungen wie z. B. Instandhaltung und Wartung Service & Support und auch Kundenschulungen an. Kontaktadressen sind in diesem Dokument unter <Adressen>...
- Seite 61 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Profibus DP Instandhaltung und Wartung Demontiertes Material einer geregelten Entsorgung bzw. der getrennten stoffli- chen Verwertung zuführen. Nationale Entsorgungsvorschriften beachten.
- Seite 62 In den folgenden Tabellen sind neben der Standardausführung auch Optionen ange- geben. Die genaue Ausführung muss dem Technischen Datenblatt zum Auftrag entnommen werden. Das Technische Datenblatt zum Auftrag steht im Internet unter http://www.auma.com zum Download in deutscher und englischer Sprache zur Verfügung (Angabe der Kommissionsnummer erforderlich). 12.1.
- Seite 63 Die Steuerung ist auf die Bemessungsleistung des Motors ausgelegt, siehe Typenschild Motor 1) 2) Leistungsteil Standard: Wendeschütze (mechanisch und elektrisch verriegelt) für AUMA Leistungsklasse A1 Optionen: Thyristor-Wendeeinheit für Netzspannungen bis 500 V AC (empfohlen für Regelantriebe) für AUMA Leistungsklasse B1 Ansteuerung über Profibus DP-Schnittstelle...
- Seite 64 Zeitstempelung der wichtigsten Ereignisse wie Störungen, Endlagen- und Drehmoment- meldungen durch die AUMATIC Redundanz (Option) Redundante Linientopologie mit universellem Redundanzverhalten gemäß AUMA Redundanz I bzw. II Redundante Linientopologie mit Redundanzverhalten gemäß Profibus DP-V2 Spezifikation Nr. 2.212 (Primary and Backup mit RedCom), erfordert Profibus DP-V2...
- Seite 65 Baudrate: bis 1,5 Mbit/s Optisches Budget: Multimode: 13 dB Singlemode: 17 dB Wellenlänge: 1 310 mm LWL Koppler von EKS auf der Leittechnik erforderlich, Bezugsquellen: AUMA bzw. www.eks-engel.com Ortssteuerstelle Standard: Wahlschalter ORT - AUS - FERN (abschließbar in allen drei Stellungen)
- Seite 66 4 kV Schaltplan Siehe Typenschild Die Wendeschütze sind für eine Lebensdauer von 2 Millionen Schaltspielen ausgelegt. Zuordnung der AUMA Leistungsklassen siehe Elektrische Daten zum Antrieb Alle Eingangssignale müssen mit dem gleichen Potential gespeist werden. Nicht möglich in Verbindung mit Kaltleiter-Auslösegerät...
- Seite 67 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Profibus DP Technische Daten Zusätzlich bei Ausführung Non-Intrusive mit MWG im Stellantrieb Einstellung von Weg- und Drehmomentschaltung über die Ortssteuerstelle der Steuerung Drehmomentrückmeldung potentialgetrennter Analogausgang E6 = 0/4 20 mA (Bürde max.
- Seite 68 Genaue Ausführung siehe Typenschilder Antrieb/Steuerung Schutzart nach EN 60529 Standard: IP68 mit AUMA Drehstrommotor/Wechselstrommotor Die Schutzart IP68 erfüllt gemäß AUMA Festlegung folgende Anforderungen: Wassertiefe: maximal 8 m Wassersäule Dauer der Überflutung durch Wasser: maximal 96 Stunden Während der Überflutung bis zu 10 Betätigungen Regelbetrieb ist während einer Überflutung nicht möglich...
- Seite 69 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Profibus DP Technische Daten 12.6. Sonstiges EU-Richtlinien Elektromagnetische Verträglichkeit (EMV): (2004/108/EG) Niederspannungsrichtlinie: (2006/95/EG) Maschinenrichtlinie: (2006/42/EG)
- Seite 70 SQ 05.2 SQ 14.2/SQR 05.2 SQR 14.2 Steuereinheit: elektronisch (MWG) Ersatzteilliste AC 01.2 Non-Intrusive Profibus DP Ersatzteilliste 13.1. Schwenkantrieb SQ 05.2 – SQ 14.2/SQR 05.2 – SQR 14.2...
- Seite 71 Information: Bei jeder Ersatzteil-Bestellung bitten wir, uns den Gerätetyp und unsere Kommissionsnummer zu nennen (siehe Typenschild). Es dürfen nur original AUMA Ersatzteile verwendet werden. Die Verwendung anderer Teile führt zum Erlöschen der Garantie sowie zum Ausschluss von Haftungsansprüchen. Die Darstellung der Er- satzteile kann von der Lieferung abweichen.
