Osat - Swim & Fun Pro Mini 200 Handbuch

4.

Osat

Päätä suodatinjärjestelmän sijoituspaikka ennen osien kokoamista, sillä koottuna järjestelmää on
hankala siirtää.

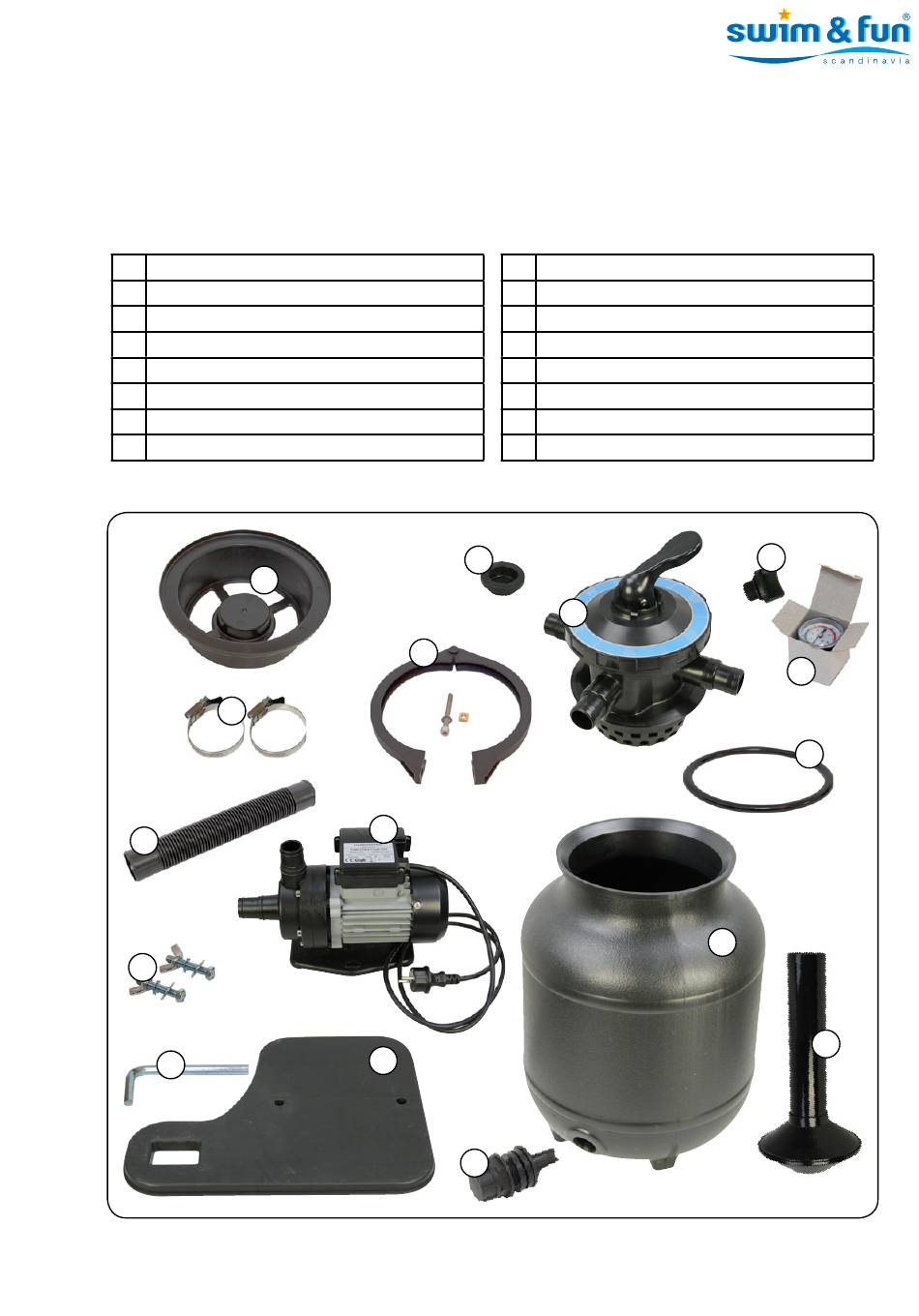

Hiekkasuodatusjärjestelmässä on seuraavat osat:
1 Pumppu
2 7-suuntainen venttiili
3 O-rengasta
4 Lukkorengas
5 Suodatinsäiliö
6 Putki ja kokoomaputki
7 Tyhjennysventtiili
8 Putkimuhvi
10
15
16
MV-1080-09-2016 . Swim & Fun Scandinavia . info@swim-fun.dk . www.swim-fun.com
© All rights reserved Swim & Fun Scandinavia ApS 2016
8
11
1
9
9 Alusta
10 Pumpun ja suodatinsäiliön välinen letku (putken sisällä!)
11 Letkunkiristin
12 Painemittari
13 Tulppa kansiventtiilin painemittariliitäntään
14 Tulppa kansiventtiilin "WASTE"-liitäntään
15 Ruuvit
16 Kuusiokoloavain
14
2
4
7
13
12
3
5
6
Kuva 1
