Swim & Fun Pro Mini 200 Handbuch Seite 23

7. Montera filterslangen (11) på pumputloppet överst på pumpen med hjälp av det medföljande
spännbandet, som dras åt ordentligt. Spänn på samma sätt fast den andra änden av filterslang-
en i toppventilens ingång märkt "PUMP". Kontrollera att slangen sitter ordentligt. Se figur 9.
5.2 Anslutning till pool (figur 10)
1. Skimmer: Sugslangen som leder det smutsiga vattnet från bassängen (bassängskimmern) till
pumpen, ska monteras på pumpens inloppskoppling med en klämma.
2. Koppling mellan pump och toppventil: Anvisningar för montering finns i avsnitt 5.1 under
punkt 7.
3. Retur: Montera slangen som för det rena vattnet tillbaka till bassängen i 7-vägsventilen märkt
"RETURN".
4. Backwash: Koppla en lämplig slang till "WASTE" studsen på topventilen, så smutsigt vatten
kan ledas bort när systemet kör en "BACKWASH".
Alla slangar måste spännas fast ordentligt med klämmor.
En ev. otäthet kan avhjälpas med lite packningstejp i gängan.
Fyll på vatten i poolen - se till att vattenytan når upp till mitten
av skimmeröppningen. Nu kan systemet startas upp.
MV-1080-09-2016 . Swim & Fun Scandinavia . info@swim-fun.dk . www.swim-fun.com
© All rights reserved Swim & Fun Scandinavia ApS 2016

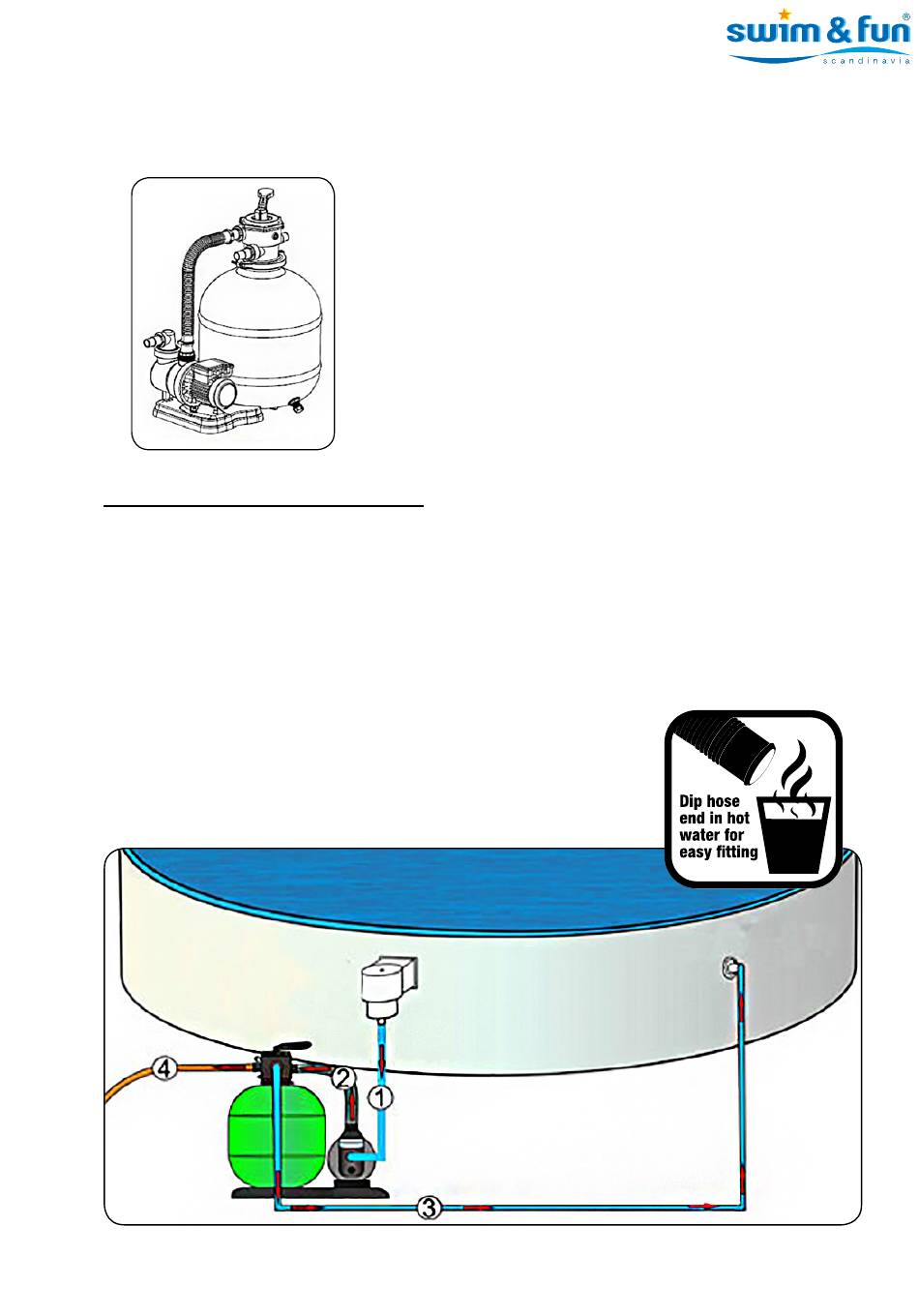

Figur 9
Figur 10
