Swim & Fun Pro Mini 200 Handbuch Seite 48

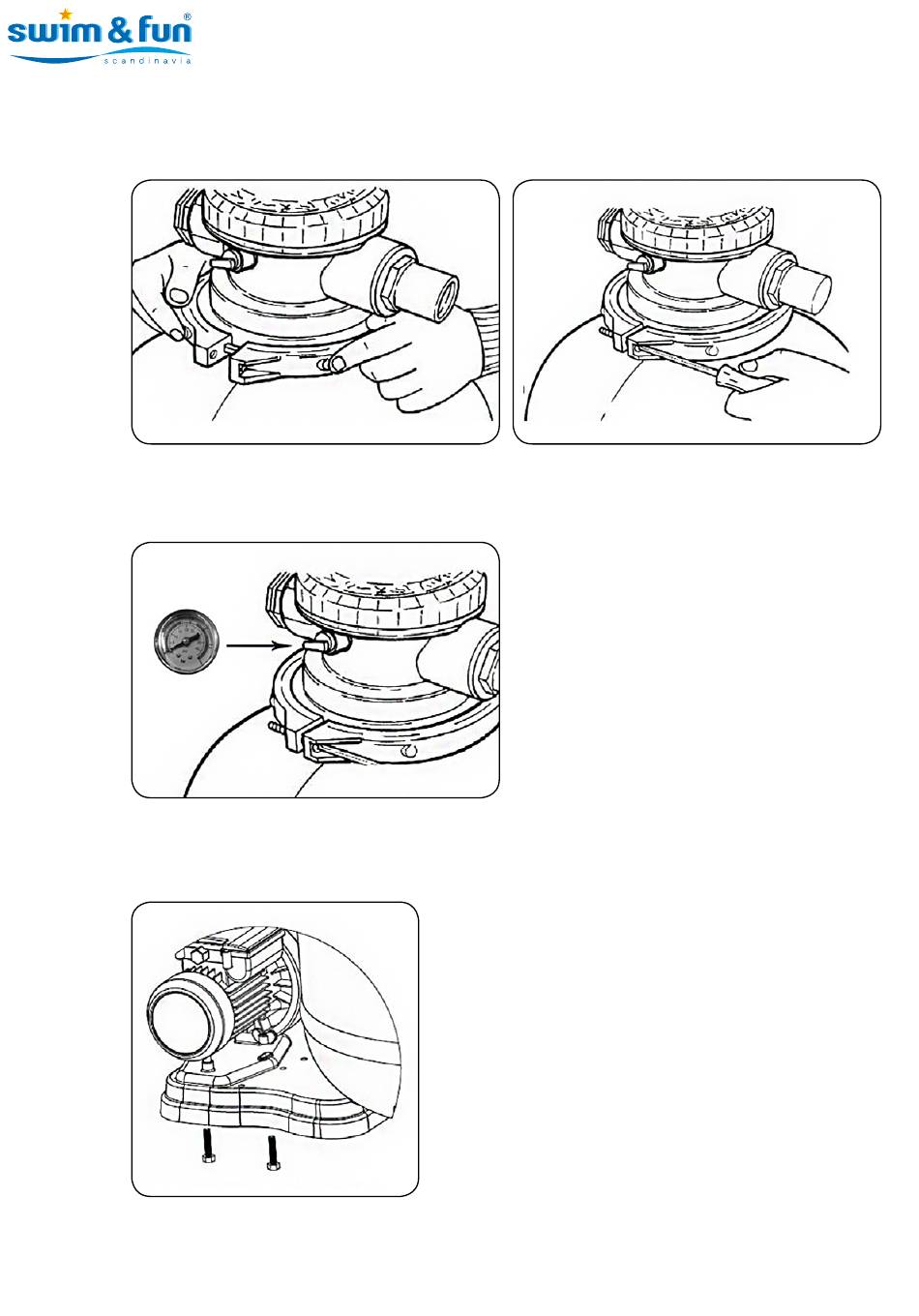

4. Plasser O-ringen (3) på toppen av filterbeholderens åpning, og sett deretter toppventilen (2) på
plass, slik at den omslutter returrøret inne i beholderen. Toppventilen spennes godt fast på fil-
terbeholderen med låseringen. Se figur 5 og 6.
5. Fjern proppen i gjengene der trykkmåleren skal plasseres, og monter deretter trykkmåleren på
siden av 7-veis-toppventilen. Husk å bruke teflonteip. Se figur 7.
6. Pumpen (1) må plasseres på sin spesielle plass på støtteplaten (10) og festes til underlaget
med de skruene den er utstyrt med. Se figur 8.
Side 48
Figur 8
MV-1080-09-2016 . Swim & Fun Scandinavia . info@swim-fun.dk . www.swim-fun.com
Figur 5
Figur 7
© All rights reserved Swim & Fun Scandinavia ApS 2016
Figur 6
