4.

Deler

Finn ut hvor filtersystemet skal plasseres før det settes sammen, da det er vanskelig å flytte rundt i
etterkant.

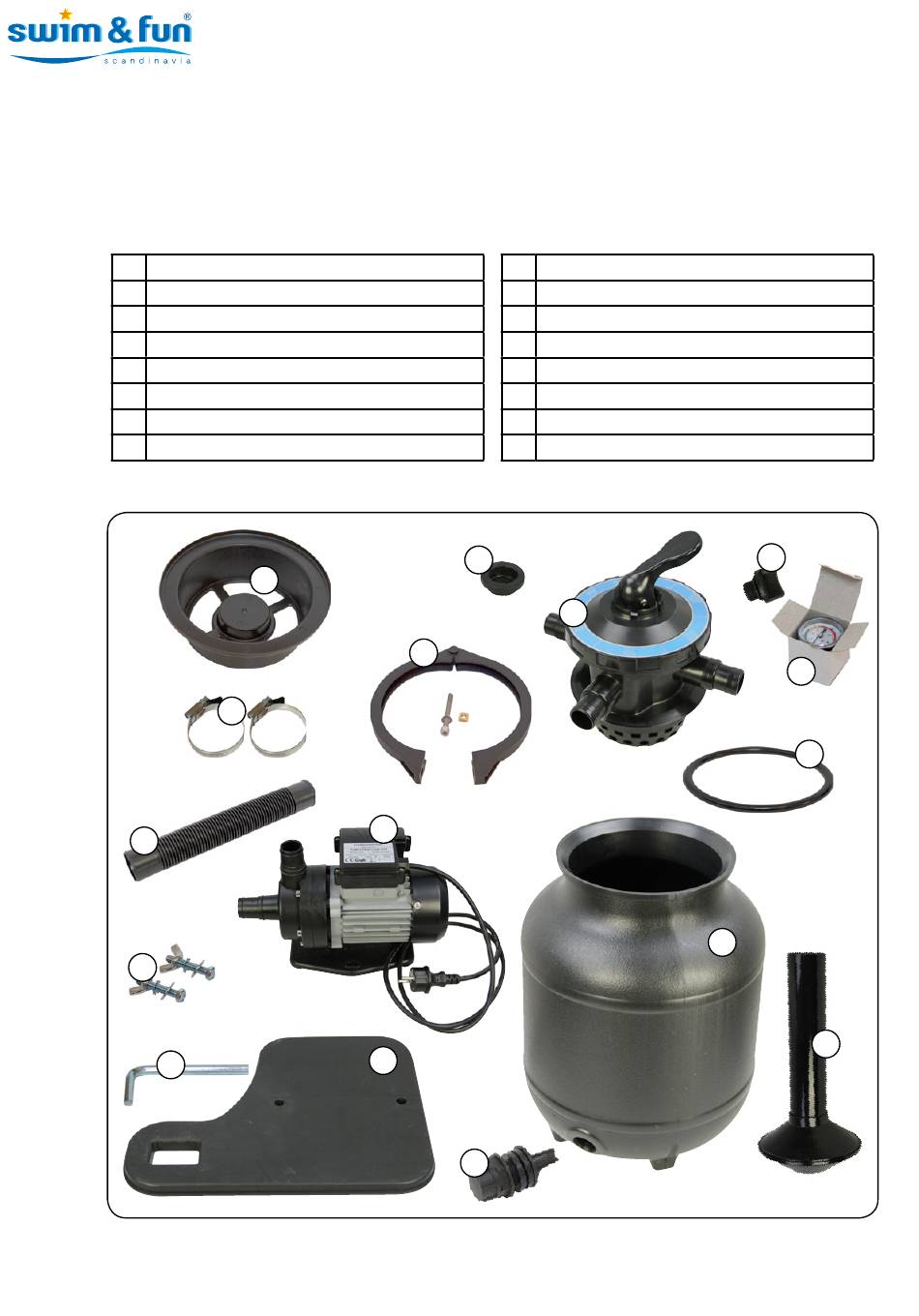

Sandfiltersystemet består av følgende deler:
1 Pumpe
2 7-veisventil
3 O-ring
4 Låsering
5 Filtertank
6 Rør med manifold
7 Dreneringsventil
8 Tapp
10
15
16
Side 46
8
11
1
9
MV-1080-09-2016 . Swim & Fun Scandinavia . info@swim-fun.dk . www.swim-fun.com
9 Støtteplate
10 Slange mellom pumpe og filtertank (gjennomskåret rør)
11 Spennbånd
12 Manometer
13 Propp til manometerutgang i toppventilen
14 Propp til "WASTE"-utgangen i toppventilen
15 Skruer
16 Unbraconøkkel.
14
2
4
7
© All rights reserved Swim & Fun Scandinavia ApS 2016
13
12
3
5
6
Figur 1
