Swim & Fun Pro Mini 200 Handbuch Seite 10

7. Montér filterslangen (11) på pumpeafgangen øverst på pumpen ved brug af det medfølgende
spændebånd, som spændes godt til. Fastspænd på samme måde den anden ende af filterslan-
gen til topventilens indgang "PUMP". Kontrollér at slangen sider sikkert monteret. Se figur 9.
5.2 Tilslutning til pool (figur 10)
1. Skimmer: Forbindelse fra skimmer til pumpe. Sugeslangen der fører det urensede vand fra
poolen (poolens skimmer) hen til pumpen, skal monteres på pumpens indgangsstuds med
spændebånd.
2. Forbindelse mellem pumpe og topventil: Se afsnit 5.1 punkt 7 for montering.
3. Retur: Slangen der fører det rensede vand tilbage til poolen skal monteres på 7-vejsventilens
studs mærket med "RETURN".
4. Backwash: Tillslut et passende slangestykke til "WASTE" udløbet, så snavset vand kan ledes
bort, når filtersandet renses (BACKWASH).
Alle slanger skal spændes ordentligt fast med spændebånd.
En evt. utæthed kan afhjælpes ved brug af pakningstape på gevindet.
Fyld vand i poolen – sørg for at vandlinjen når op til midt på
poolens skimmeråbning. Nu kan systemet startes op.
Side 10

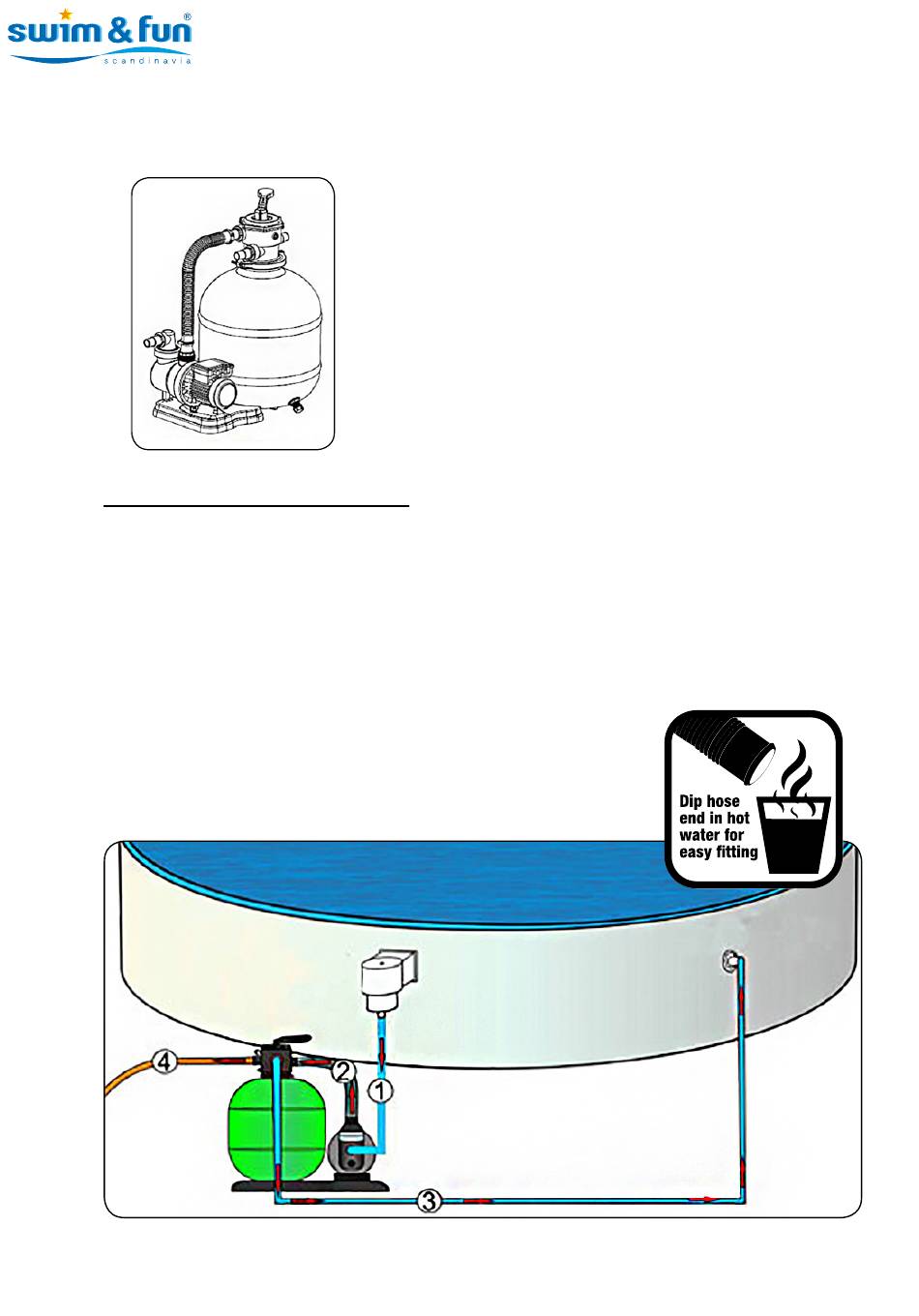

Figur 9
MV-1080-09-2016 . Swim & Fun Scandinavia . info@swim-fun.dk . www.swim-fun.com
© All rights reserved Swim & Fun Scandinavia ApS 2016
Figur 10
