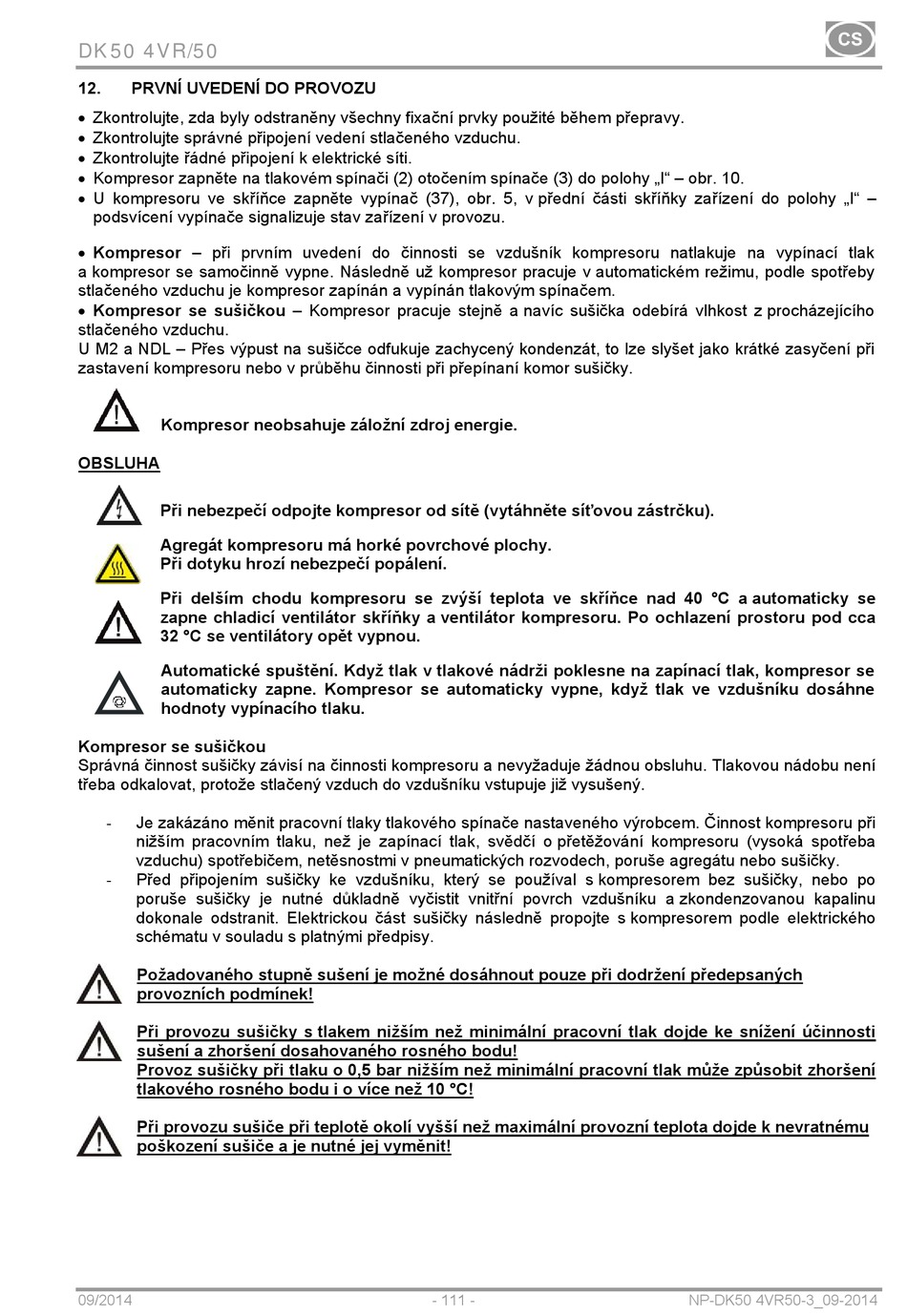

První Uvedení Do Provozu; Obsluha - EKOM DK50 4VR/50 Die Anleitung Zur Installation, Bedienung Und Wartung

DK50 4VR/50
12. PRVNÍ UVEDENÍ DO PROVOZU
 Zkontrolujte, zda byly odstraněny všechny fixační prvky použité během přepravy.
 Zkontrolujte správné připojení vedení stlačeného vzduchu.
 Zkontrolujte řádné připojení k elektrické síti.
 Kompresor zapněte na tlakovém spínači (2) otočením spínače (3) do polohy „I" – obr. 10.
 U kompresoru ve skříňce zapněte vypínač (37), obr. 5, v přední části skříňky zařízení do polohy „I" –
podsvícení vypínače signalizuje stav zařízení v provozu.
 Kompresor – při prvním uvedení do činnosti se vzdušník kompresoru natlakuje na vypínací tlak
a kompresor se samočinně vypne. Následně už kompresor pracuje v automatickém režimu, podle spotřeby
stlačeného vzduchu je kompresor zapínán a vypínán tlakovým spínačem.
 Kompresor se sušičkou – Kompresor pracuje stejně a navíc sušička odebírá vlhkost z procházejícího
stlačeného vzduchu.
U M2 a NDL – Přes výpust na sušičce odfukuje zachycený kondenzát, to lze slyšet jako krátké zasyčení při
zastavení kompresoru nebo v průběhu činnosti při přepínaní komor sušičky.
Kompresor neobsahuje záložní zdroj energie.

OBSLUHA

Při nebezpečí odpojte kompresor od sítě (vytáhněte síťovou zástrčku).

Agregát kompresoru má horké povrchové plochy.
Při dotyku hrozí nebezpečí popálení.

Při delším chodu kompresoru se zvýší teplota ve skříňce nad 40 °C a automaticky se
zapne chladicí ventilátor skříňky a ventilátor kompresoru. Po ochlazení prostoru pod cca
32 °C se ventilátory opět vypnou.
Automatické spuštění. Když tlak v tlakové nádrži poklesne na zapínací tlak, kompresor se
automaticky zapne. Kompresor se automaticky vypne, když tlak ve vzdušníku dosáhne
hodnoty vypínacího tlaku.
Kompresor se sušičkou
Správná činnost sušičky závisí na činnosti kompresoru a nevyžaduje žádnou obsluhu. Tlakovou nádobu není
třeba odkalovat, protože stlačený vzduch do vzdušníku vstupuje již vysušený.
Je zakázáno měnit pracovní tlaky tlakového spínače nastaveného výrobcem. Činnost kompresoru při
-
nižším pracovním tlaku, než je zapínací tlak, svědčí o přetěžování kompresoru (vysoká spotřeba
vzduchu) spotřebičem, netěsnostmi v pneumatických rozvodech, poruše agregátu nebo sušičky.
Před připojením sušičky ke vzdušníku, který se používal s kompresorem bez sušičky, nebo po
-
poruše sušičky je nutné důkladně vyčistit vnitřní povrch vzdušníku a zkondenzovanou kapalinu
dokonale odstranit. Elektrickou část sušičky následně propojte s kompresorem podle elektrického
schématu v souladu s platnými předpisy.
Požadovaného stupně sušení je možné dosáhnout pouze při dodržení předepsaných
provozních podmínek!
Při provozu sušičky s tlakem nižším než minimální pracovní tlak dojde ke snížení účinnosti
sušení a zhoršení dosahovaného rosného bodu!
Provoz sušičky při tlaku o 0,5 bar nižším než minimální pracovní tlak může způsobit zhoršení
tlakového rosného bodu i o více než 10 °C!
Při provozu sušiče při teplotě okolí vyšší než maximální provozní teplota dojde k nevratnému
poškození sušiče a je nutné jej vyměnit!
09/2014 - 111 - NP-DK50 4VR50-3_09-2014
