2.3

Aufbau

Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen
Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.

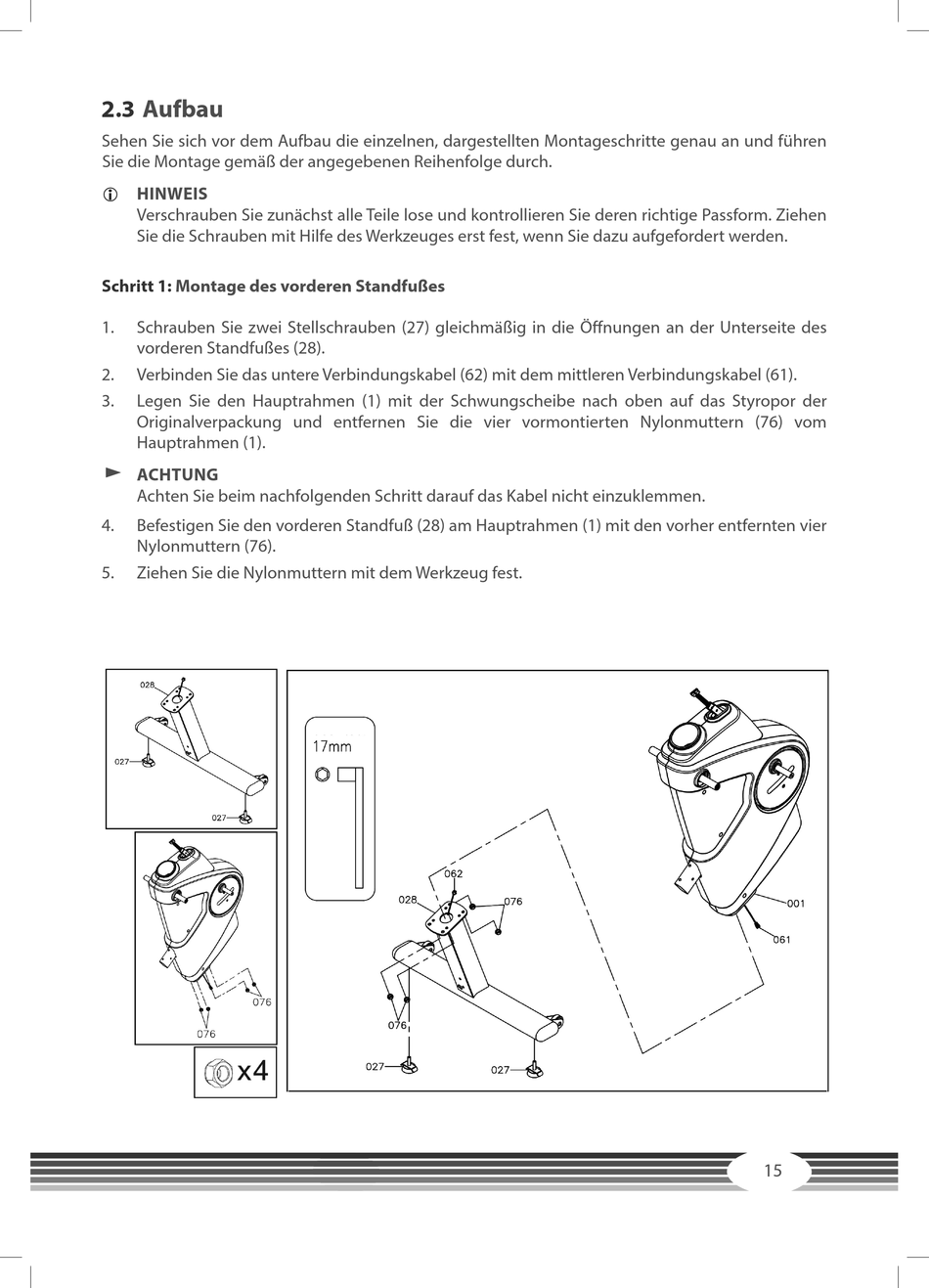

Schritt 1: Montage des vorderen Standfußes
1. Schrauben Sie zwei Stellschrauben (27) gleichmäßig in die Öffnungen an der Unterseite des
vorderen Standfußes (28).
2. Verbinden Sie das untere Verbindungskabel (62) mit dem mittleren Verbindungskabel (61).
3. Legen Sie den Hauptrahmen (1) mit der Schwungscheibe nach oben auf das Styropor der
Originalverpackung und entfernen Sie die vier vormontierten Nylonmuttern (76) vom
Hauptrahmen (1).
࣑ ACHTUNG
Achten Sie beim nachfolgenden Schritt darauf das Kabel nicht einzuklemmen.
4. Befestigen Sie den vorderen Standfuß (28) am Hauptrahmen (1) mit den vorher entfernten vier
Nylonmuttern (76).
5. Ziehen Sie die Nylonmuttern mit dem Werkzeug fest.
