Anschluss
4.2
Anschluss der RS-485-Verbindung mit der Steuerung Control Touch
Gefahr – Stromschlag!
•
Lebensgefährliche Verletzungen durch Stromschlag. Auf Teilen der Platine des Gerätes kann auch nach dem
Abziehen des Netzsteckers von der Spannungsversorgung eine Spannung von 230 V anliegen.
–
Trennen Sie vor dem Abnehmen der Abdeckungen die Steuerung des Gerätes komplett von der
Spannungsversorgung.
–
Überprüfen Sie die Platine auf Spannungsfreiheit.

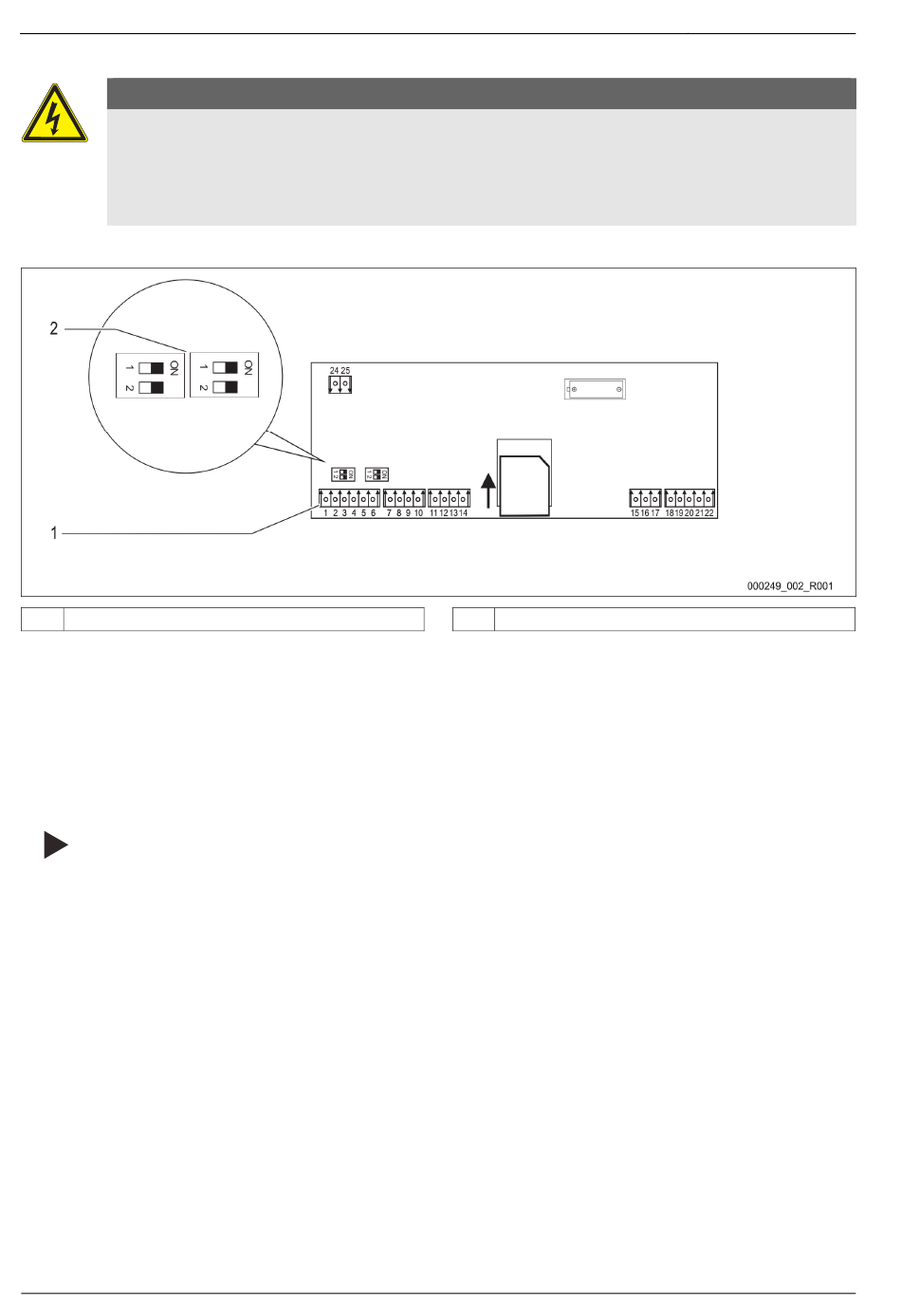

Grundplatine der Steuerung Control Touch.
1
Anschlussklemmen für die RS-485-Verbindung
Gehen Sie wie folgt vor:
1. Schließen Sie die RS-485-Verbindung mit dem abgeschirmten Kabel an die Grundplatine an.
•
S 1, Klemmen 1 (A+), 2 (B-), 3 (GND).
2. Schließen Sie die Kabelabschirmung einseitig an.
•
An die Klemme 18.
3. Aktivieren Sie auf der Grundplatine den Abschlusswiderstand.
•
Mit den Dip-Schalter 1.
Hinweis!
Aktivieren Sie den Abschlusswiderstand, wenn das Gerät am Anfang oder am Ende des RS-485-Netzes steht.
8 — Deutsch
2
Master-Slave-Betrieb — 24.09.2015
Dip-Schalter 1 und 2
