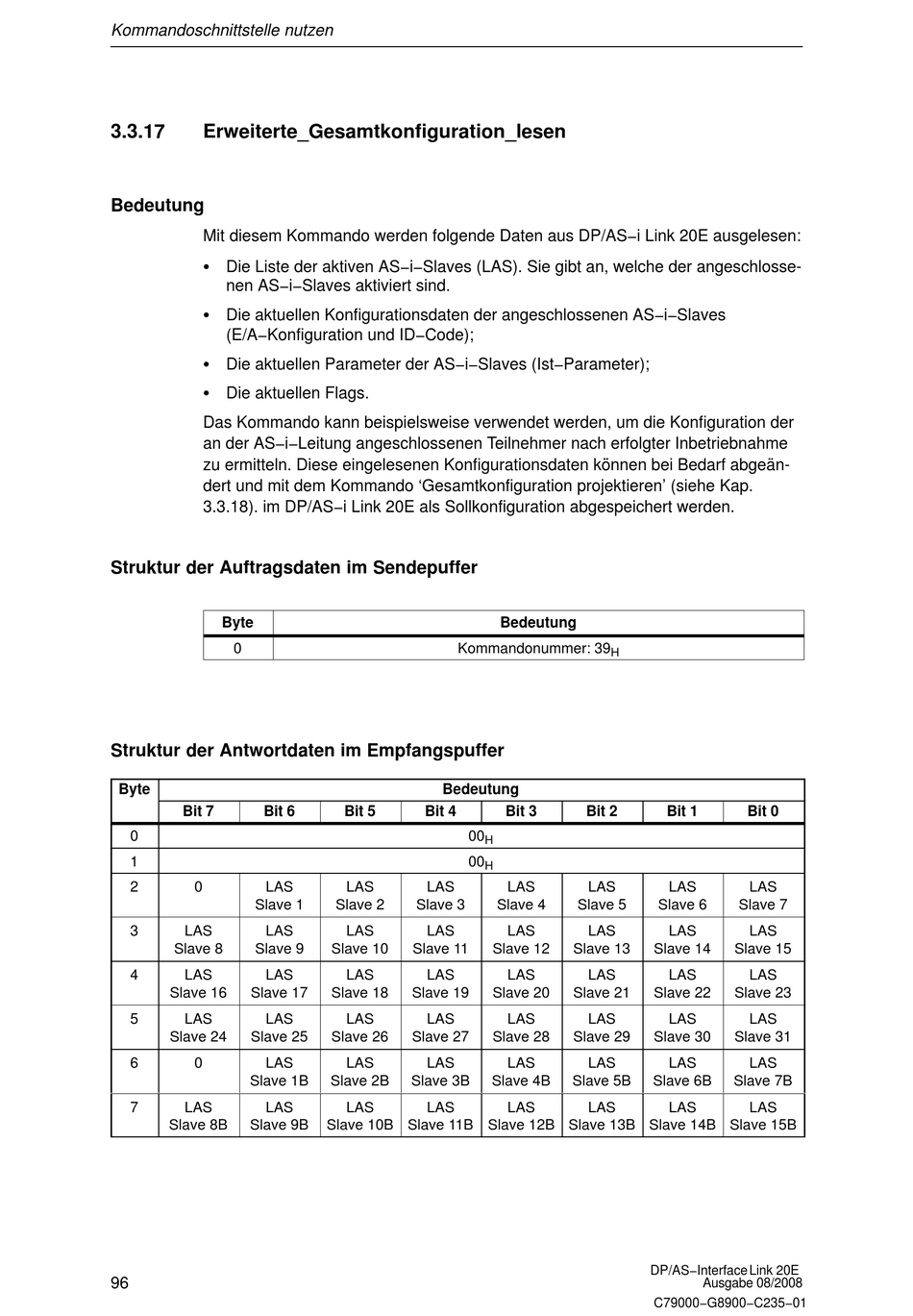

Erweiterte_Gesamtkonfiguration_Lesen - Siemens DP AS-Interface Link 20E Handbuch

Kommandoschnittstelle nutzen
3.3.17

Erweiterte_Gesamtkonfiguration_lesen

Bedeutung
Mit diesem Kommando werden folgende Daten aus DP/AS−i Link 20E ausgelesen:
S Die Liste der aktiven AS−i−Slaves (LAS). Sie gibt an, welche der angeschlosse-
nen AS−i−Slaves aktiviert sind.
S Die aktuellen Konfigurationsdaten der angeschlossenen AS−i−Slaves
(E/A−Konfiguration und ID−Code);
S Die aktuellen Parameter der AS−i−Slaves (Ist−Parameter);
S Die aktuellen Flags.
Das Kommando kann beispielsweise verwendet werden, um die Konfiguration der
an der AS−i−Leitung angeschlossenen Teilnehmer nach erfolgter Inbetriebnahme
zu ermitteln. Diese eingelesenen Konfigurationsdaten können bei Bedarf abgeän-
dert und mit dem Kommando 'Gesamtkonfiguration projektieren' (siehe Kap.
3.3.18). im DP/AS−i Link 20E als Sollkonfiguration abgespeichert werden.
Struktur der Auftragsdaten im Sendepuffer
Byte
0
Struktur der Antwortdaten im Empfangspuffer
Byte
Bit 7 Bit 6
0
1
2 0 LAS
Slave 1
3 LAS LAS
Slave 8 Slave 9
4 LAS LAS
Slave 16 Slave 17
5 LAS LAS
Slave 24 Slave 25
6 0 LAS
Slave 1B
7 LAS LAS
Slave 8B Slave 9B
96
Kommandonummer: 39
Bedeutung
Bit 5 Bit 4
00
H
00
H
LAS LAS
Slave 2 Slave 3 Slave 4
LAS LAS
Slave 10 Slave 11 Slave 12
LAS LAS
Slave 18 Slave 19 Slave 20
LAS LAS
Slave 26 Slave 27 Slave 28
LAS LAS
Slave 2B Slave 3B Slave 4B
LAS LAS
Slave 10B Slave 11B Slave 12B
Bedeutung
H
Bit 3 Bit 2 Bit 1
LAS LAS LAS
Slave 5 Slave 6
LAS LAS LAS
Slave 13 Slave 14
LAS LAS LAS
Slave 21 Slave 22
LAS LAS LAS
Slave 29 Slave 30
LAS LAS LAS
Slave 5B Slave 6B
LAS LAS LAS
Slave 13B Slave 14B
DP/AS−Interface Link 20E
C79000−G8900−C235−01
Bit 0
LAS
Slave 7
LAS
Slave 15
LAS
Slave 23
LAS
Slave 31
LAS
Slave 7B
LAS
Slave 15B
Ausgabe 08/2008
