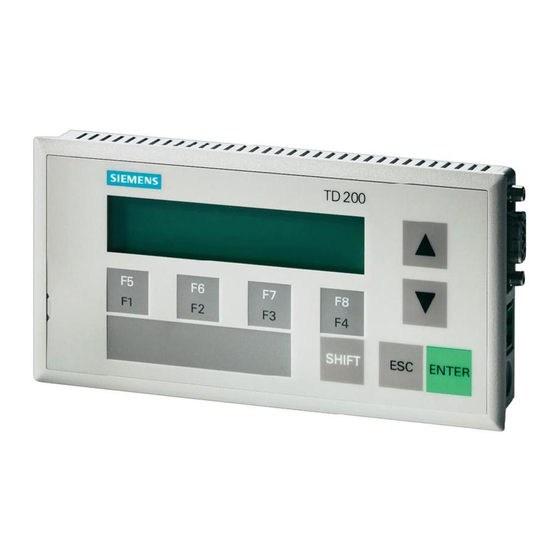

Siemens Simatic TD 200 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

SIMATIC
Textdisplay
TD 200
Benutzerhandbuch
Dieses Handbuch hat die Bestellnummer:
6ES7272-0AA00-8AA0
10/99
Ausgabe 05
Vorwort, Inhaltsverzeichnis
Produktübersicht und Installation
Konfigurieren des TD 200
Bedienen des TD 200
Erstellen von
Beispielprogrammen
Anhänge
Technische Daten und
Referenzinformationen
Konfigurationen mit mehreren
CPUs
Fehlerbehebung
Parameter und Meldungen für
das TD 200
Index
1
2
3
4
A
B
C
D

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens Simatic TD 200

Inhaltszusammenfassung für Siemens Simatic TD 200

  • Seite 1 Vorwort, Inhaltsverzeichnis Produktübersicht und Installation Konfigurieren des TD 200 SIMATIC Bedienen des TD 200 Erstellen von Beispielprogrammen Textdisplay TD 200 Anhänge Technische Daten und Referenzinformationen Konfigurationen mit mehreren Benutzerhandbuch CPUs Fehlerbehebung Dieses Handbuch hat die Bestellnummer: Parameter und Meldungen für 6ES7272-0AA00-8AA0 das TD 200 Index...
  • Seite 2 Warnung Das Gerät darf nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und -Komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachge- mäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung...

  • Seite 3: Vorwort

    Version 1.2 des Textdisplays TD 200 umfaßt folgende neue Funktionen: Behebung von Problemen in Netzwerken mit mehreren Master-Geräten Größere Einheitlichkeit im Editor Wenn Sie zur Version 1.2 des TD 200 aufrüsten möchten, wenden Sie sich bitte an Ihre Siemens-Vertretung. Textdisplay TD 200 C79000-G7000-C205-05...
  • Seite 4 Vorwort Approbationen Die Produktreihe SIMATIC S7-200 erfüllt die Normen und Vorschriften der im fol- genden aufgeführten Institute für Normung: Underwriters Laboratories, Inc.: UL 508 registriert (Industrial Control Equipment) Canadian Standards Association: CSA C22.2 Nummer 142, geprüft (Process Control Equipment) Europäische Gemeinschaft: EMV-Richtlinien 89/336/EEC und Niederspannungs-Richtlinien 73/23/EEC Verwendung des Handbuchs Wenn Sie zum ersten Mal mit einem Bedien- und Beobachtungsgerät arbeiten,...
  • Seite 5 Telefon: +65 740-7000 Fax: +49 (911) 895-7002 Fax: +1 423 461-2231 Fax: +65 740-7376 E-Mail: simatic.support@ E-Mail: simatic.hotline@ E-Mail: simatic.hotline@ nbgm.siemens.de sea.siemens.com sae.siemens.com.sg GMT: +1:00 GMT: –5:00 GMT: +8:00 Nürnberg SIMATIC SIMATIC Autorisierungshotline Premium Hotline Ortszeit: Mo.-Fr. 7:00 bis 17:00...
  • Seite 6 Das SIMATIC Customer Support bietet Ihnen über die Online-Dienste umfang- reiche zusätzliche Informationen zu den SIMATIC-Produkten: Allgemeine aktuelle Informationen erhalten Sie – im Internet unter http://www.ad.siemens.de/simatic Aktuelle Produkt-Informationen und Downloads, die beim Einsatz nützlich sein können: – im Internet unter http://www.ad.siemens.de/simatic-cs –...

  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............Produktübersicht und Installation .
  • Seite 8 Inhaltsverzeichnis Fehlerbehebung ............Parameter und Meldungen für das TD 200 .

  • Seite 9: Produktübersicht Und Installation

    Produktübersicht und Installation Das Textdisplay 200 (TD 200) ist ein Bedien- und Beobachtungsgerät für die Familie der S7-200 Automatisierungssysteme. In diesem Handbuch haben die Be- griffe Automatisierungssystem und S7-200 CPU (bzw. CPU) dieselbe Bedeutung. Im folgenden sind die Funktionen des TD 200 aufgeführt: Anzeigen von Meldungen, die aus der S7-200 CPU ausgelesen werden Einstellen von bestimmten Programmvariablen Forcen und Entforcen von Ein- und Ausgängen...

  • Seite 10: Die Hardware

    Bild 1-1 zeigt die wesentlichen Komponenten des TD 200. Diese Komponenten werden in Tabelle 1-1 beschrieben. Ausführliche Informatio- nen zu den technischen Daten des TD 200 entnehmen Sie Anhang A. Kommunikation- Anzeigenfeld sschnittstelle Strom- SIEMENS TD 200 anschluß Distanzstücke SHIFT ENTER Beschriftungsstreifen...
  • Seite 11 Produktübersicht und Installation Tabelle 1-1 Komponenten des TD 200 Komponente Beschreibung Tastatur Die Tastatur des TD 200 verfügt über neun Tasten. Fünf der Ta- sten stellen vordefinierte, kontextabhängige Funktionen zur Verfü- gung, die anderen vier Tasten dienen anwenderdefinierten Funk- tionen. Distanzstücke Zur Verwendung beim Einbau des TD 200 sind selbstklebende Distanzstücke im Lieferumfang enthalten (siehe Bild 1-4).
  • Seite 12 Produktübersicht und Installation Tabelle 1-3 beschreibt die vier anwenderdefinierten Funktionstasten (F1, F2, F3, F4). Sie definieren diese vier Funktionstasten in dem Programm Ihrer S7-200 CPU. Beim Drücken einer Funktionstaste wird ein Bit in einem Merker gesetzt. Ihr Programm kann mit Hilfe dieses Merkers eine bestimmt Aktion auslösen. Tabelle 1-3 Beschreibung der Funktionstasten Funktionstaste...

  • Seite 13: Installieren Des Td 200

    Produktübersicht und Installation Installieren des TD 200 Vorbereiten der Schalttafel für den Einbau Schneiden Sie mit Hilfe der Schablone aus Bild 1-2 ein Rechteck mit den Maßen 138 x 68 mm (5.4” x 2.7”) in die Schalttafel, in die das TD 200 eingebaut werden soll (DIN 43700).
  • Seite 14 Produktübersicht und Installation Im Lieferumfang des TD 200 sind selbstklebende Distanzstücke enthalten, die Sie für den Einbau des TD 200 benötigen. Wieviele Distanzstücke erforderlich sind, richtet sich nach der Wandstärke der Schalttafel. Gehen Sie folgendermaßen vor, um die Distanzstücke einzusetzen. 1.

  • Seite 15: Anschließen Des Kommunikationskabels

    TD/CPU-Kabel, das im Lieferumfang des TD 200 enthalten ist. Bild 1-5 zeigt eine einfache Konfiguration. Das TD 200 kommuniziert mit der S7-200 CPU und wird von dieser CPU auch gespeist, und zwar über das TD/CPU- Kabel. S7-200 CPU TD 200 SIEMENS TD 200 SIMATIC S7-200 TD/CPU-Kabel Bild 1-5...

  • Seite 16: Anschließen Des Stromkabels

    TD 200 und der S7-200 CPU mehr als 2,5 m beträgt. Wenn Sie das TD 200 mit einem längeren Kabel an die CPU anschließen möchten ( länger als 2,5 m), dann verwenden Sie PROFIBUS-Komponenten (siehe Katalog SINEC IK10). Ihre Siemens-Vertretung kann Ihnen die erforderlichen Komponenten liefern. Bestell- nummern entnehmen Sie Anhang A. Zur CPU...

  • Seite 17: Konfigurieren Des Td 200

    Konfigurieren des TD 200 Das TD 200 ist ein Textdisplay, auf dem Meldungen, die die S7-200 CPU aktiviert, angezeigt werden. Das TD 200 müssen Sie weder konfigurieren noch programmie- ren. Die einzigen Betriebsparameter, die im TD 200 gespeichert werden, sind die Adresse des TD 200, die Adresse der CPU, die Baudrate und die Adresse des Parameterbausteins.

  • Seite 18: Aufrufen Des Td 200-Assistenten In Step 7-Micro/Win

    Konfigurieren des TD 200 Aufrufen des TD 200-Assistenten in STEP 7-Micro/WIN STEP 7-Micro/WIN bietet Ihnen einen ”Assistenten”, mit dem Sie ganz bequem den Parameterbaustein und die Meldungen im Datenspeicher der S7-200 CPU konfigurieren können. Der TD 200-Assistent schreibt den Parameterbaustein und die Meldungstexte automatisch in den Datenbaustein-Editor, nachdem Sie alle Optionen ausgewählt und die Meldungen eingegeben haben.
  • Seite 19 Konfigurieren des TD 200 STEP 7-Micro/WIN - c:\microwin\project1.prj Projekt Bearbeiten Ansicht CPU Extras Einrichten Fenster Hilfe Operations-Assistent... TD 200-Assistent... Projektfunktionen... Assistent für die Konfiguration des TD 200 Werkzeuge ergänzen... Mit diesem Assistenten können Sie Meldungen für das TD 200 schnell und einfach konfigurieren.
  • Seite 20 Konfigurieren des TD 200 Auswählen der Sprache und des Zeichensatzes für Balkenanzeigen Im ersten Dialogfeld des TD 200-Assistenten können Sie die Sprache und den Zeichensatz auswählen. Wählen Sie in dem aufklappbaren Listenfeld die Sprache aus, in der die Menüs des TD 200 angezeigt werden sollen (siehe Bild 2-2). Die hier angegebene Sprache wirkt sich nicht auf den Text der anwenderdefinierten Meldungen aus, die vom TD 200 angezeigt werden.
  • Seite 21 Konfigurieren des TD 200 Aktivieren der Echtzeituhr, der Funktion zum Forcen und des Paßwortschutzes In dem in Bild 2-3 gezeigten Dialogfeld können Sie verschiedene Menüs aktivieren und den Paßwortschutz einschalten. Sie können das Menü für die Echtzeituhr und das Menü zum Forcen einzeln akti- vieren.
  • Seite 22 Konfigurieren des TD 200 Sie müssen acht Bits in einem Merker für das TD 200 reservieren, die benötigt werden, wenn eine Funktionstaste gedrückt wird. Wenn eine Funktionstaste ge- drückt wird, kann Ihr Programm diese Bits prüfen und die entsprechende Funktion ausführen.
  • Seite 23 Konfigurieren des TD 200 Assistent für die Konfiguration des TD 200 Das TD 200 verfügt über 8 Funktionstasten (F1 bis F4 und SHIFT+F1 bis SHIFT+F4), mit denen Sie Merker in der CPU setzen können. Sie müssen acht Bits in einem Merker für das TD 200 reservieren, die gesetzt werden, wenn am TD 200 eine Funk- tionstaste gedrückt wird.
  • Seite 24 Konfigurieren des TD 200 Angeben der Adressen für den Parameterbaustein, für die Freigabemerker und für die Meldungen In dem in Bild 2-7 gezeigten Dialogfeld können Sie die Anfangsadressen für den Parameterbaustein, für die Freigabemerker und für die Meldungen angeben. Das TD 200 sucht nach einem Parameterbaustein im Variablenspeicher der CPU. Standardmäßig wird der Parameterbaustein an der Adresse VB0 abgelegt.
  • Seite 25 Konfigurieren des TD 200 Assistent für die Konfiguration des TD 200 Geben Sie an, wo die Parameterdefinition von 12 Byte im Datenbaustein abgelegt werden soll. Üblicherweise wird der Parameterbaustein in VB0 abgelegt. Anfangsbyte für den Parameterbaustein von 12 Byte: VB Sie haben 3 Meldungen definiert, die 1 aufeinanderfolgende Bytes für Mel- dungs-Freigabemerker benötigen.
  • Seite 26 Konfigurieren des TD 200 Erstellen einer reinen Textmeldung In dem in Bild 2-8 gezeigten Dialogfeld können Sie den Text für eine Meldung für das TD 200 eingeben. In dem Dialogfeld bekommen Sie außerdem die An- fangsadresse der Meldung angezeigt. Zusätzlich sehen Sie die Adresse des Bits zur Meldungsfreigabe für diese Meldung.
  • Seite 27 Konfigurieren des TD 200 Einbetten von Datenwerten in eine Meldung Sie können in die Meldung, die auf dem TD 200 angezeigt wird, einen Datenwert einbetten. Damit der Wert angezeigt werden kann, müssen Sie den Platz in der Meldung für den Wert und die zugehörigen Formatinformationen reservieren. Die Formatinformationen teilen dem TD 200 mit, wie der Datenwert angezeigt und be- arbeitet werden soll.
  • Seite 28 Konfigurieren des TD 200 Geben Sie für unser Beispiel den in Bild 2-9 gezeigten Text ein. Diese Beispielmel- dung verfügt über zwei eingebettete Werte, den ersten in der oberen und den zwei- ten in der unteren Zeile. Bei dem Datenwert in der oberen Zeile handelt es sich um eine ganze Zahl.
  • Seite 29 Konfigurieren des TD 200 Formatieren des eingebetteten Datenwerts Bild 2-10 zeigt das Dialogfeld ”Eingebettete Daten”. In diesem Dialogfeld können Sie den Datentyp, das Format und die Anzeigeeigenschaften für einen eingebette- ten Datenwert eingeben. Sie können auch definieren, ob die Meldung quittiert wer- den soll, ob der Datenwert bearbeitet werden kann und ob zum Bearbeiten ein Paßwort eingegeben werden muß.
  • Seite 30 Konfigurieren des TD 200 In unserem Beispiel wählen Sie die Optionen wie in Bild 2-10 aus und bestätigen mit ”OK.” Eingebettete Daten Datenformat: Anzeigeformat: Ziffern rechts vom Dezimalkomma Kein Mit Vorzeichen Wort Ohne Vorzeichen Doppelwort Der Anwender muß die Meldung quittieren. Der Anwender darf diese Daten bearbeiten.
  • Seite 31 Konfigurieren des TD 200 Die zweite Variable zeigt eine Realzahl an und benötigt das Datenformat für ein Doppelwort. Nachdem Sie für das Datenformat “Doppelwort” ausgewählt haben, können Sie für das Anzeigeformat ”Real (Gleitpunkt)” angeben. Bei Realzahlen definiert das Feld ”Ziffern rechts vom Dezimalkomma” die feste Anordnung des Dezimalkommas der Realzahl im Anzeigefeld des TD 200.
  • Seite 32 Konfigurieren des TD 200 Nachdem Sie die in Bild 2-12 gezeigten Optionen in das Dialogfeld eingegeben haben, klicken Sie auf “OK”, um die Konfiguration unseres Beispiels fortzusetzen. Eingebettete Daten Datenformat: Anzeigeformat: Ziffern rechts vom Dezimalkomma Kein Mit Vorzeichen Wort Ohne Vorzeichen Hinweis: Diese Doppelwort Real (Gleitpunkt)
  • Seite 33 Konfigurieren des TD 200 Erstellen einer Meldung, die quittiert werden muß Wenn Sie sicherstellen möchten, daß wichtige Meldungen angezeigt und von dem Bediener quittiert werden, können Sie eine Meldung so konfigurieren, daß Sie quit- tiert werden muß. Die Meldung blinkt, wenn Sie auf dem TD 200 angezeigt wird. Sie müssen dann auf dem TD 200 die Taste ENTER drücken, um die Meldung zu quittieren.
  • Seite 34 Konfigurieren des TD 200 Das Dialogfeld ”Eingebettete Daten” wird in Bild 2-15 gezeigt. Wählen Sie für diese Meldung das Datenformat “Kein”, da keine Daten angezeigt werden. Damit die Meldung quittiert werden muß, aktivieren Sie das Kontrollkästchen ”Der Anwender muß die Meldung quittieren”. Hinweis Gibt es in einer Meldung mehr als einen eingebetteten Datenwert, brauchen Sie das Kontrollkästchen für die Quittierung nur für den ersten eingebetteten Daten-...
  • Seite 35 Konfigurieren des TD 200 Nachdem Sie eingegeben haben, daß die Meldung quittiert werden muß, zeigt das Feld ”Quittierungs-Meldebit” die Adresse für das Bit zur Quittierungsmeldung an (siehe Bild 2-16). Mit dieser Adresse kann das Anwenderprogramm arbeiten, nach- dem die Meldung auf dem TD 200 quittiert wurde. Das TD 200 setzt das Bit auf ”1”, wenn die Meldung quittiert wird.
  • Seite 36 Konfigurieren des TD 200 Anzeigen des Parameterbausteins und der Meldungen für das TD 200 Der TD 200-Assistent legt einen Datenbaustein an, der den Parameterbaustein und die Meldungen für das TD 200 enthält. Sie können den Datenbaustein-Editor aufrufen und sich den Parameterbaustein und die Meldungen für das TD 200, die Sie im TD 200-Assistenten konfiguriert haben, ansehen.

  • Seite 37: Erstellen Eines Beispielprogramms

    Konfigurieren des TD 200 Erstellen eines Beispielprogramms Rufen Sie den KOP-Editor auf und geben Sie Ihr Programm im Kontaktplan ein. Rufen Sie den AWL-Editor auf und geben Sie Ihr Programm in der Anweisungsliste ein. Bild 2-18 zeigt ein Beispielprogramm in der Anweisungsliste und im Kontakt- plan.
  • Seite 38 Konfigurieren des TD 200 Kontaktplan Anweisungsliste Network 1 NETWORK 1 SM0. SM0.1 // Ist dies der erste Zyklus MOV_B MOVB 16#80, VB12 // ...erste Meldung aktivieren MOVB 0, // ...alle Bits für Funktionstasten 16#80 VB12 rücksetzen MOV_B NETWORK 2 M0.0 // Wurde F1 gedrückt MOVB 16#40, VB12...

  • Seite 39: Bedienen Des Td 200

    Bedienen des TD 200 In diesem Kapitel werden die beiden Betriebsarten des TD 200 beschrieben: Anzeigemodus: Dies ist die Standard-Betriebsart des TD 200. In diesem Kapitel werden Ihnen die verfügbaren Funktionen erläutert. Menümodus: Im Menü des TD 200 können Sie sechs verschiedene Funktionen aufrufen.

  • Seite 40: Anzeigemodus

    TD 200 im Anzeigemodus und bleibt in dieser Betriebsart, bis Sie in den Menümodus wechseln. Das TD 200 verläßt den Menümodus und wech- selt wieder zum Anzeigemodus, wenn Sie eine Minute lang keine Taste drücken. Bild 3-1 zeigt die Default-Meldung im Anzeigemodus. SIEMENS TD 200 SHIFT ENTER...
  • Seite 41 Bedienen des TD 200 Bearbeiten eines Werts Mit dem TD 200 können Sie Variablen, die in eine Meldung eingebettet sind, bear- beiten und ändern. Verwenden Sie zum Auswählen der Meldung und zum Bearbei- ten der Variablen die beiden Pfeiltasten und die Taste ENTER. Gehen Sie zum Bearbeiten einer Variablen folgendermaßen vor: 1.
  • Seite 42 Bedienen des TD 200 Hinweis Aufgrund von Einschränkungen beim Speicherformat von Realzahlen (Gleitpunkt- zahlen) in der S7-200 CPU und im TD 200 ist die Genauigkeit auf sechs signifi- kante Ziffern begrenzt. Wenn Sie eine Realzahl (Gleitpunktzahl) mit mehr als sechs Ziffern bearbeiten, kann es sein, daß der Wert der Variablen nicht geändert wird oder sich andere Ziffern innerhalb der Zahl ändern: Wenn Sie die niederwertigste Ziffer (die Ziffer ganz rechts) einer Variablen im Realzahlenformat mit mehr als sechs Ziffern ändern, kann es sein, daß...

  • Seite 43: Menümodus

    Paßwortschutz eingeschaltet, fordert das TD 200 Sie auf, das Paßwort einzugeben (eine vierstellige ganze Zahl zwischen 0000 und 9999). Nachdem Sie das richtige Paßwort eingegeben haben, wird die erste Funktion wie in Bild 3-2 angezeigt. SIEMENS TD 200 Menuemodus: Meldungen anzeigen...

  • Seite 44: Anzeigen Von Meldungen

    Bedienen des TD 200 Anzeigen von Meldungen Mit der Funktion Meldungen anzeigen im Menümodus können Sie sich nacheinan- der alle Meldungen und die Prozeßwerte, die in der S7-200 CPU gespeichert sind, anzeigen lassen. Sie blättern mit Hilfe der Pfeiltasten (nach oben/nach unten) durch die Meldungen aus dem Automatisierungssystem.

  • Seite 45: Anzeigen Des Cpu-Status

    Bedienen des TD 200 Anzeigen des CPU-Status Mit der Funktion AS-Status anzeigen im Menümodus können Sie den Betriebszu- stand der S7-200 CPU (RUN/STOP) abfragen und die CPU auf schwere und an- dere Fehler prüfen. Das TD 200 zeigt zunächst den Betriebszustand der CPU und danach die schweren und leichten Fehler der Reihe nach an.
  • Seite 46 Bedienen des TD 200 Schwere Fehler Im folgenden werden die schweren Fehler, die eventuell auftreten können, entspre- chend ihrer Bedeutung aufgelistet, und zwar so, wie sie in dem Anzeigefeld er- scheinen: ZEITUEBWACH ABGELAUF PRUEFSUMMENFEHLER EEPROM-FEHLER SPEICHERMODULFEHLER LAUFZEIT-ADR.-FEHLER Andere Fehler Im folgenden werden weitere Fehler der Reihe nach aufgelistet, und zwar so, wie sie in dem Anzeigefeld erscheinen: DIVISION DURCH NULL UEBERLAUF EREIGNISSE...

  • Seite 47: Forcen Von Ein- Und Ausgängen

    Bedienen des TD 200 Forcen von Ein- und Ausgängen Die Funktion E/A forcen steht im Menümodus nur zur Verfügung, wenn die Funk- tion in der Konfiguration des TD 200, die in der CPU gespeichert ist, aktiviert ist. Mit dieser Funktion können Sie Eingänge forcen, Ausgänge forcen oder alle Ein- und Ausgänge entforcen.
  • Seite 48 Sind alle acht Zeichen eingegeben, beginnt das TD 200 damit, die Kommunikation zur CPU aufzubauen. Haben Sie ein falsches Paßwort eingegeben, zeigt das TD 200 die Meldung an, die in Bild 3-3 gezeigt wird. SIEMENS TD 200 Falsches Passwort ESC Druecken...
  • Seite 49 Alle E/A entforcen? 2. Wird die gewünschte Option auf der zweiten Zeile im Anzeigefeld angezeigt, dann drücken Sie die Taste ENTER. Bild 3-4 zeigt Ihnen eine der Optionen, die Sie beim Forcen wählen können. SIEMENS TD 200 Menue Forcen: Eingaenge forcen?
  • Seite 50 Geforct: EIN Geforct: AUS 4. Wird der gewünschte Zustand angezeigt, drücken Sie die Taste ENTER. Da- raufhin wird der Zustand in die S7-200 CPU geschrieben. Der Cursor springt zurück zur Adresse. SIEMENS TD 200 Menue Forcen: A0.0 Nicht geforct SHIFT...

  • Seite 51: Einstellen Der Uhrzeit Und Des Datums Der Cpu

    Sie das Datum und die Uhrzeit der CPU nicht ändern. Bild 3-6 zeigt Ihnen die Meldung, die angezeigt wird, wenn Sie die Uhrzeit einstel- len möchten, doch die CPU nicht über eine Uhr verfügt. SIEMENS TD 200 AS ohne Uhr...
  • Seite 52 Bedienen des TD 200 Hinweis Wenn Sie die Uhrzeit und das Datum einstellen, können Sie mit der Taste ESC jederzeit in den Anzeigemodus zurückkehren. Das TD 200 wechselt automatisch in den Anzeigemodus, wenn Sie eine Minute lang keine Taste drücken. Ändern der Uhrzeit und des Datums Nachdem die Uhrzeit aus der S7-200 CPU ausgelesen wurde, wird der Cursor auf das Feld positioniert, das den Tag des Monats anzeigt.

  • Seite 53: Aktivieren Eines Paßworts

    Bedienen des TD 200 Aktivieren eines Paßworts Die Funktion zum Aktivieren eines Paßworts steht nur dann zur Verfügung, wenn Sie ein Paßwort für das TD 200 definiert haben. Mit der Funktion zum Aktivieren eines Paßworts können Sie eine Bearbeitungssit- zung beenden oder unterbrechen und das TD 200 durch ein Paßwort schützen. Das Paßwort muß...

  • Seite 54: Das Konfigurationsmenü Im Td 200

    Bedienen des TD 200 Das Konfigurationsmenü im TD 200 Im Konfigurationsmenü des TD 200 können Sie die Netzadressen des TD 200 und der S7-200 CPU, die Adresse des Parameterbausteins (im Variablenspeicher der CPU) und die Baudrate für die Kommunikation einstellen. Die Netzadressen die- nen dazu, das TD 200 an ein Netz mit mehreren Master- und Slavegeräten anzu- schließen.
  • Seite 55 Bedienen des TD 200 Auswählen der CPU-Adresse Im Konfigurationsmenü können Sie die Netzadresse für die CPU einstellen. (Vor- eingestellt für die CPU ist die Adresse 2.) Gehen Sie zum Ändern der Netzadresse für die CPU folgendermaßen vor: Taste Vorgang Anzeige Das TD 200 wechselt in den Menü- Menuemodus: modus.
  • Seite 56 Bedienen des TD 200 Eingeben der Adresse für den Parameterbaustein Im Konfigurationsmenü können Sie die Adresse des Parameterbausteins im Varia- blenspeicher der CPU (oder einen Versatz auf die Adresse des Parameterbau- steins) angeben. Voreingestellt für den Parameterbaustein ist die Adresse V0. Sie können eine beliebige Adresse im Variablenspeicher bis zu V999 eingeben.
  • Seite 57 Bedienen des TD 200 Auswählen der Baudrate Im Konfigurationsmenü können Sie die Baudrate für das TD 200 einstellen. Ihnen stehen 9600 Baud (9,6 kBaud) und 19200 Baud (19,2 kBaud) zur Auswahl. Zum Einstellen der Baudrate für das TD 200 gehen Sie folgendermaßen vor: Taste Vorgang Anzeige...
  • Seite 58 Bedienen des TD 200 Textdisplay TD 200 3-20 C79000-G7000-C205-05...

  • Seite 59: Erstellen Von Beispielprogrammen

    Erstellen von Beispielprogrammen In diesem Kapitel wird Ihnen anhand von Beispielprogrammen erläutert, wie das TD 200 verschiedene Aufgaben ausführt. Das erste Programm zeigt, wie mit Hilfe von ASCII-Text mehrere Variablen auf dem Display des TD 200 angezeigt werden können. Mit dem TD 200 und einer CPU 214 wird eine Uhr eingerichtet.

  • Seite 60: Einrichten Einer Uhr Für Eine Cpu 214 Mit Einer Meldung

    Erstellen von Beispielprogrammen Einrichten einer Uhr für eine CPU 214 mit einer Meldung Erstellen eines Beispielprogramms Die folgenden Bilder zeigen ein Beispielprogramm, daß Sie eingeben können. In diesem Programm wird mit einer Meldung eine Uhr eingerichtet, wobei das TD 200 und eine CPU 214 eingesetzt werden.
  • Seite 61 Erstellen von Beispielprogrammen STEP 7-Micro/WIN - c:\microwin\project1.prj Projekt Bearbeiten Ansicht CPU Extras Einrichten Fenster Hilfe Operations-Assistent... TD 200-Assistent... Projektfunktionen... Assistent für die Konfiguration des TD 200 Werkzeuge ergänzen... Mit diesem Assistenten können Sie Meldungen für das TD 200 schnell und einfach konfigurieren. Haben Sie alle Daten eingegeben, erzeugt der Assistent den Code für den Datenbaustein.
  • Seite 62 Erstellen von Beispielprogrammen Bild 4-2 zeigt den für dieses Beispiel eingerichteten Datenbaustein. // BEGIN TD200_BLOCK 0 // (Kommentare in diesem Baustein dürfen nicht bearbeitet oder gelöscht werden.) ’TD’ // Kennung des TD 200 16#10 // Sprache Deutsch einstellen, Aktualisierung setzen auf So schnell wie möglich 16#20 // Anzeige mit 20 Zeichen einstellen;...
  • Seite 63 Erstellen von Beispielprogrammen Das in Bild 4-3 dargestellte Programm zeigt das Datum und die Uhrzeit an, wenn Sie alle Bausteine in die CPU laden und anschließend die CPU in den Betriebszu- stand RUN versetzen. Kontaktplan Anweisungsliste Network 1 NETWORK 1 SM0.

  • Seite 64: Arbeiten Mit Dem Zeichensatz Für Balkenanzeigen

    Erstellen von Beispielprogrammen Arbeiten mit dem Zeichensatz für Balkenanzeigen Dieses Beispielprogramm erläutert den Zeichensatz für Balkenanzeigen. Ab der Version 1.1 des TD 200 wird ein alternativer Zeichensatz zum Erstellen von Balke- nanzeigen unterstützt. Wählen Sie den Menübefehl Extras > TD 200-Assistent (siehe Bild 4-1) und geben Sie folgende Optionen ein: 1.
  • Seite 65 Erstellen von Beispielprogrammen Kontaktplan Anweisungsliste Network 1 NETWORK 1 SM0. MOV_B SM0.0 // In jedem Zyklus... 16#80 MOVB 16#80, VB12 // Meldung freigeben VB12 FILL 16#2020, VW20, // gesamte Meldung mit Leerzeichen FILL_N belegen MOVD +0, // Arbeitsspeicher freimachen 16#2020 MOVD +0, // ...
  • Seite 66 Erstellen von Beispielprogrammen Textdisplay TD 200 C79000-G7000-C205-05...

  • Seite 67: Technische Daten Und Referenzinformationen

    Technische Daten und Referenzinformationen Dieser Anhang enthält technische Daten und Anforderungen an das TD 200. Au- ßerdem werden ASCII-Zeichen sowie besondere ALT-Tastenkombinationen zum Eingeben von internationalen Zeichen und Sonderzeichen aufgeführt. Kapitelübersicht Im Kapitel finden Sie auf Seite Zertifikate, Richtlinien und Erklärungen Bescheinigungen Technische Daten für das TD 200 mit der Bestellnummer 6ES7 272-0AA00-0YA0...

  • Seite 68: Bescheinigung Für Europa

    EN 50082-2: 1995 Konformitätserklärung Die EG-Konformitätserklärungen und die zugehörige Dokumentation werden ge- mäß der obengenannten EG-Richtlinie für die zuständigen Behörden zur Verfü- gung gehalten bei: Siemens AG Bereich Automatisierungs- und Antriebstechnik A&D AS E 4 Frau Zisler Postfach 1963 D-92209 Amberg Tel.: +49 (9621) 80-3283...

  • Seite 69: A.2 Bescheinigungen

    Technische Daten und Referenzinformationen A.2 Bescheinigungen Bescheinigung für USA und Kanada UL/CSA-Bescheinigung Wichtig für USA und Kanada: Trägt das Gerät eines der folgenden Zeichen, liegt eine entsprechende Zulassung vor: Underwriters Laboratories (UL) nach Standard UL 1950, Report E11 5352 Underwriters Laboratories (UL) nach kanadischem Standard C22.2 No.950 UL-Recognition-Mark Canadian Standard Association (CSA) nach Standard C22 2 o 950 or C22 2 No 220 Canadian Standard Association (CSA) nach Standard C22.2.

  • Seite 70: Technische Daten Für Das Td 200 Mit Der Bestellnummer 6Es7 272-0Aa00-0Ya0 A

    Technische Daten und Referenzinformationen Technische Daten für das TD 200 mit der Bestellnummer 6ES7 272-0AA00-0YA0 Tabelle A-1 Technische Daten Bezeichnung Technische Daten TD 200 Bestellnummer 6ES7 272-0AA00-0YA0 Abmessungen 76 x 148 x 27 mm (H x B x T) Gewicht ca.
  • Seite 71 Technische Daten und Referenzinformationen Tabelle A-1 Technische Daten Bezeichnung Technische Daten Hochfrequenzstrahlung 10V/m mit 80% Amplitudenmodulation mit 1 kHz, 9 kHz - 80 MHz (nach ENV 1000-4-3) 10V/m mit 80% Amplitudenmodulation mit 1 kHz, 80 MHz - 1 GHz (nach ENV 1000-4-6) 10V/m Pulsmoduliert 50% ED mit 900 MHz (nach ENV 1000-4-3) Klimatische Bedingungen Temperatur...

  • Seite 72: Ascii-Zeichen

    Technische Daten und Referenzinformationen ASCII-Zeichen Tabelle A-2 ASCII-Zeichen für das TD 200 Char Char Char Char Alternativer Zei- chensatz > Wenn Sie den alternativen Zei- chensatz ” wählen, werden die folgenden ASCII-Codes neu belegt, ‘ um weitere Zeichen darzustel- len. &...

  • Seite 73: Alt-Tastenkombinationen Für Internationale Zeichen Und Sonderzeichen

    Technische Daten und Referenzinformationen ALT-Tastenkombinationen für internationale Zeichen und Sonderzeichen Wenn Sie im TD 200-Assistent in STEP 7-Micro/WIN gewisse Sonderzeichen oder internationale Zeichen eingeben, kann es sein, daß diese Zeichen in dem Anzeige- feld des TD 200 nicht korrekt wiedergegeben werden. Ist dies der Fall, geben Sie diese Zeichen mit Hilfe der in Tabelle A-3 aufgeführten ALT-Tastenkombinationen im TD 200-Assistent ein.
  • Seite 74 Technische Daten und Referenzinformationen Textdisplay TD 200 C79000-G7000-C205-05...

  • Seite 75: Konfigurationen Mit Mehreren Cpus

    Konfigurationen mit mehreren CPUs In diesem Anhang wird beschrieben, wie Sie mehrere Textdisplays TD 200 und mehrere S7-200 CPUs in einem Kommunikationsnetz miteinander verbinden. Die Textdisplays TD 200 nehmen die Funktion von Mastern im Netz ein und beeinflus- sen sich nicht gegenseitig. Bei den CPUs kann es sich sowohl um Master als auch um Slaves im Netz handeln.

  • Seite 76: Konfiguration Für Die Kommunikation Zwischen Mehreren Cpus

    Zu weiteren CPUs Bild B-1 Typisches Netz mit mehreren CPUs Netzanschlußstecker sind in Ihrer Siemens-Vertretung erhältlich. Mit diesen Anschlußsteckern können Sie die CPUs (DC 24 V) voneinander trennen, aber das TD 200 aus der CPU speisen. Ausführliche Informationen zur Verwendung von Netzanschlußsteckern entnehmen Sie dem SIMATIC Automatisierungssystem...
  • Seite 77 Konfigurationen mit mehreren CPUs Warnung Die CPUs liefern dem Kommunikationsstecker 24 V Gleichstrom, der damit Ge- räte wie das TD 200 speist. Sie dürfen die CPUs nicht mit 24-V-DC-Leitungen verbinden. Dies kann zu einem Defekt in den CPUs führen. Sie dürfen CPUs im Netz nur mit Kommunikationsleitungen (Pole 3, 5 und 8) und nicht mit Stromleitungen (Pole 2 und 7) verbinden.

  • Seite 78: Herstellen Eines Td/Cpu-Kabels

    Konfigurationen mit mehreren CPUs Herstellen eines TD/CPU-Kabels Mit dem TD/CPU-Kabel schließen Sie ein Anzeigegerät an eine S7-200 CPU an. Haben Sie kein TD/CPU-Kabel, entnehmen Sie den Bildern B-2 und B-3, wie Sie selbst ein Kabel herstellen. Herstellen eines Kabels, das das TD 200 mit Spannung versorgt Bild B-2 zeigt die Anschlußbelegung des TD/CPU-Kabels, wenn das TD 200 mit Spannung versorgt wird.

  • Seite 79: Fehlerbehebung

    Fehlerbehebung Die Tabelle C-1 zur Fehlerbehebung führt die Fehler, die beim TD 200 auftreten können, sowie mögliche Ursachen und Abhilfen auf. Tabelle C-1 Tabelle zur Fehlerbehebung Fehler Mögliche Ursache Fehlerbehebung KEIN PARAMETERBSTEIN Das TD 200 konnte keinen Para- Konfigurieren Sie im Automatisie- meterbaustein im Automatisie- rungssystem einen Parameter- rungssystem finden.
  • Seite 80 Fehlerbehebung Tabelle C-1 Tabelle zur Fehlerbehebung Fehler Mögliche Ursache Fehlerbehebung AS REAGIERT NICHT Die Adresse der CPU ist falsch. Korrigieren Sie die falsche Adresse. Ausführliche Informatio- nen hierzu entnehmen Sie dem Abschnitt 3.8. Die CPU wird nicht mit Spannung Schalten Sie die CPU ein. versorgt.

  • Seite 81: Parameter Und Meldungen Für Das Td

    Parameter und Meldungen für das TD 200 Software-Unterstützung zum Parametrieren des TD 200 Einige Programmierpakete umfassen ein Konfigurations- und Parametrierwerkzeug zum Eingeben des Parameterbausteins und der Meldungen für das TD 200. STEP 7-Micro/DOS Version 1.2.1 beispielsweise stellt Ihnen die Dienstfunktion 24 zum Konfigurieren des TD 200 zur Verfügung.

  • Seite 82: Parameterbaustein Für Das Td 200

    Parameter und Meldungen für das TD 200 Parameterbaustein für das TD 200 Anzeigen von Meldungen durch das TD 200 Die Meldungen, die das TD 200 anzeigt, werden in der CPU gespeichert. Diese Meldungen enthalten ASCII-Text, eingebettete Werte und Formatinformationen. Die CPU gibt die Meldungen mit Hilfe einer Tabelle frei, die die Bits zur Meldungs- freigabe enthält.
  • Seite 83 Parameter und Meldungen für das TD 200 Variablenspeicher SIEMENS TD 200 Parameterbaustein für Textdisplay 1 TD 200 Nr. 1 Parameterbaustein in VW0 VW40 Parameterbaustein für Textdisplay 2 SIEMENS TD 200 SIMATIC S7-200 TD 200 Nr. 2 Parameterbaustein in VW40 Bild D-1 Anzeigen von verschiedenen Meldungen in zwei Textdisplays TD 200 Die voreingestellte Adresse für den Parameterbaustein ist VW0.
  • Seite 84 Parameter und Meldungen für das TD 200 Speicher der CPU Byte 0 Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Byte 6 Byte 7 Byte 8 Byte 9 Byte 10 Byte 11 Anzahl Adresse Kennung des Konfiguration Adresse der Adresse der im Spei- Paßwort...
