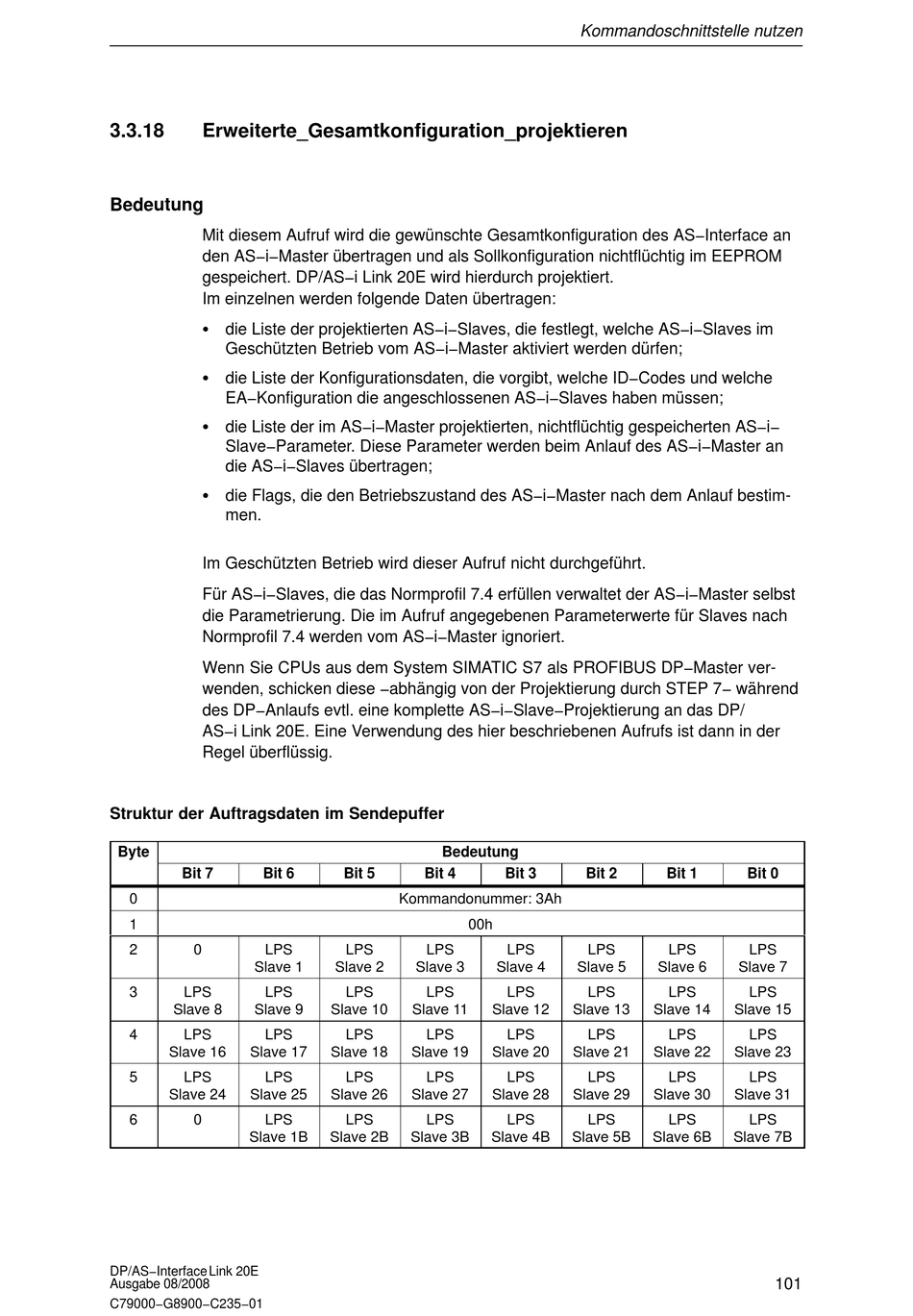

3.3.18

Erweiterte_Gesamtkonfiguration_projektieren

Bedeutung
Mit diesem Aufruf wird die gewünschte Gesamtkonfiguration des AS−Interface an
den AS−i−Master übertragen und als Sollkonfiguration nichtflüchtig im EEPROM
gespeichert. DP/AS−i Link 20E wird hierdurch projektiert.
Im einzelnen werden folgende Daten übertragen:
S die Liste der projektierten AS−i−Slaves, die festlegt, welche AS−i−Slaves im
Geschützten Betrieb vom AS−i−Master aktiviert werden dürfen;
S die Liste der Konfigurationsdaten, die vorgibt, welche ID−Codes und welche
EA−Konfiguration die angeschlossenen AS−i−Slaves haben müssen;
S die Liste der im AS−i−Master projektierten, nichtflüchtig gespeicherten AS−i−
Slave−Parameter. Diese Parameter werden beim Anlauf des AS−i−Master an
die AS−i−Slaves übertragen;
S die Flags, die den Betriebszustand des AS−i−Master nach dem Anlauf bestim-
men.
Im Geschützten Betrieb wird dieser Aufruf nicht durchgeführt.
Für AS−i−Slaves, die das Normprofil 7.4 erfüllen verwaltet der AS−i−Master selbst
die Parametrierung. Die im Aufruf angegebenen Parameterwerte für Slaves nach
Normprofil 7.4 werden vom AS−i−Master ignoriert.
Wenn Sie CPUs aus dem System SIMATIC S7 als PROFIBUS DP−Master ver-
wenden, schicken diese −abhängig von der Projektierung durch STEP 7− während
des DP−Anlaufs evtl. eine komplette AS−i−Slave−Projektierung an das DP/
AS−i Link 20E. Eine Verwendung des hier beschriebenen Aufrufs ist dann in der
Regel überflüssig.
Struktur der Auftragsdaten im Sendepuffer
Byte
Bit 7 Bit 6
0
1
2 0 LPS
Slave 1
3 LPS LPS
Slave 8 Slave 9
4 LPS LPS
Slave 16 Slave 17
5 LPS LPS
Slave 24 Slave 25
6 0 LPS
Slave 1B
DP/AS−Interface Link 20E
Ausgabe 08/2008
C79000−G8900−C235−01
Bedeutung
Bit 5 Bit 4
Kommandonummer: 3Ah
00h
LPS LPS
Slave 2 Slave 3 Slave 4
LPS LPS
Slave 10 Slave 11 Slave 12
LPS LPS
Slave 18 Slave 19 Slave 20
LPS LPS
Slave 26 Slave 27 Slave 28
LPS LPS
Slave 2B Slave 3B Slave 4B
Kommandoschnittstelle nutzen
Bit 3 Bit 2 Bit 1
LPS LPS LPS
Slave 5 Slave 6
LPS LPS LPS
Slave 13 Slave 14
LPS LPS LPS
Slave 21 Slave 22
LPS LPS LPS
Slave 29 Slave 30
LPS LPS LPS
Slave 5B Slave 6B
Bit 0
LPS
Slave 7
LPS
Slave 15
LPS
Slave 23
LPS
Slave 31
LPS
Slave 7B
