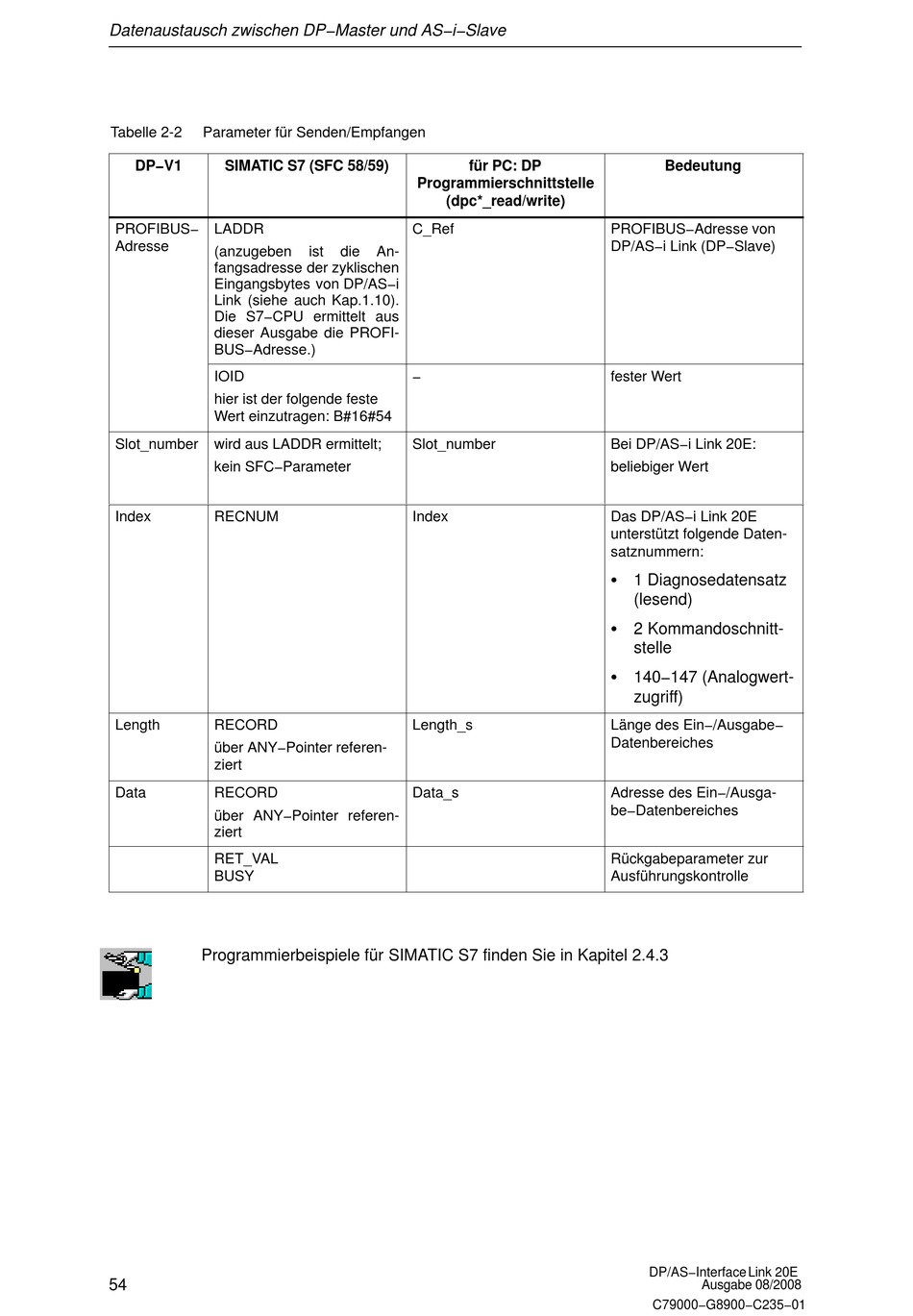

Datenaustausch zwischen DP−Master und AS−i−Slave
Tabelle 2-2
Parameter für Senden/Empfangen
DP−V1
SIMATIC S7 (SFC 58/59)
PROFIBUS−
LADDR
Adresse
(anzugeben
fangsadresse der zyklischen
Eingangsbytes von DP/AS−i
Link (siehe auch Kap.1.10).
Die S7−CPU ermittelt aus
dieser Ausgabe die PROFI-
BUS−Adresse.)
IOID
hier ist der folgende feste
Wert einzutragen: B#16#54
Slot_number
wird aus LADDR ermittelt;
kein SFC−Parameter
Index
RECNUM
Length
RECORD
über ANY−Pointer referen-
ziert
Data
RECORD
über ANY−Pointer referen-
ziert
RET_VAL
BUSY
Programmierbeispiele für SIMATIC S7 finden Sie in Kapitel 2.4.3
54
für PC: DP
Programmierschnittstelle
(dpc*_read/write)
C_Ref
ist
die
An-
−
Slot_number
Index
Length_s
Data_s
Bedeutung
PROFIBUS−Adresse von
DP/AS−i Link (DP−Slave)
fester Wert
Bei DP/AS−i Link 20E:
beliebiger Wert
Das DP/AS−i Link 20E
unterstützt folgende Daten-
satznummern:
S 1 Diagnosedatensatz
(lesend)
S 2 Kommandoschnitt-
stelle
S 140−147 (Analogwert-
zugriff)
Länge des Ein−/Ausgabe−
Datenbereiches
Adresse des Ein−/Ausga-
be−Datenbereiches
Rückgabeparameter zur
Ausführungskontrolle
DP/AS−Interface Link 20E
Ausgabe 08/2008
C79000−G8900−C235−01
