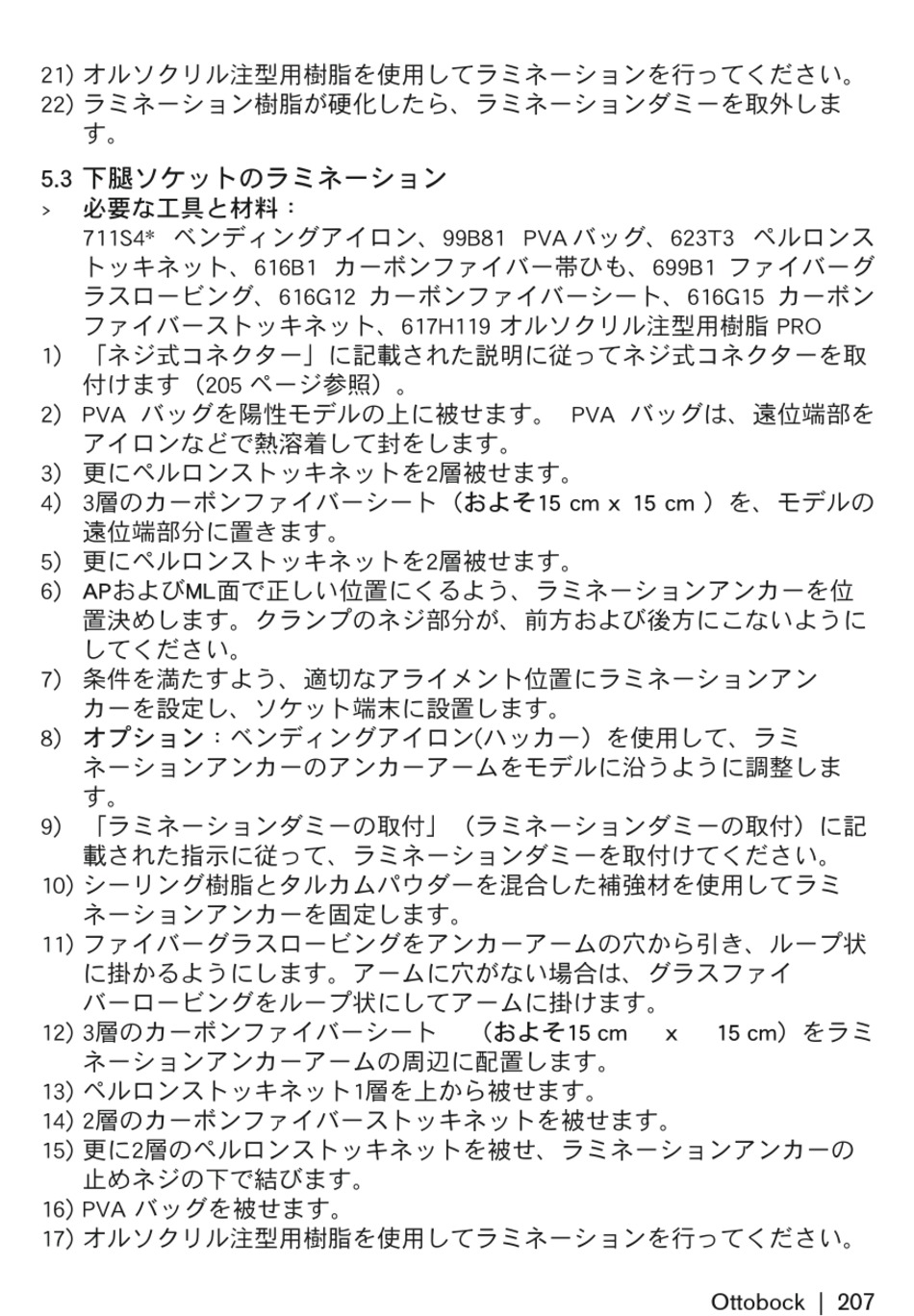

Ottobock 4R111 Gebrauchsanweisung Seite 207

21) オルソクリル注型用樹脂を使用してラミネーションを行ってください。
22) ラミネーション樹脂が硬化したら、ラミネーションダミーを取外しま
す。
5.3 下腿ソケットのラミネーション
> 必要な工具と材料：
711S4* ベンディングアイロン、99B81 PVA バッグ、623T3 ペルロンス
トッキネット、616B1 カーボンファイバー帯ひも、699B1 ファイバーグ
ラスロービング、616G12 カーボンファイバーシート、616G15 カーボン
ファイバーストッキネット、617H119 オルソクリル注型用樹脂 PRO
1) 「ネジ式コネクター」に記載された説明に従ってネジ式コネクターを取
付けます（205 ページ参照）。
2) PVA バッグを陽性モデルの上に被せます。 PVA バッグは、遠位端部を
アイロンなどで熱溶着して封をします。
3) 更にペルロンストッキネットを2層被せます。
4) 3層のカーボンファイバーシート（およそ15 cm x 15 cm ）を、モデルの
遠位端部分に置きます。
5) 更にペルロンストッキネットを2層被せます。
6) APおよびML面で正しい位置にくるよう、ラミネーションアンカーを位
置決めします。クランプのネジ部分が、前方および後方にこないように
してください。
7) 条件を満たすよう、適切なアライメント位置にラミネーションアン
カーを設定し、ソケット端末に設置します。
8) オプション：ベンディングアイロン(ハッカー）を使用して、ラミ
ネーションアンカーのアンカーアームをモデルに沿うように調整しま
す。
9) 「ラミネーションダミーの取付」（ラミネーションダミーの取付）に記
載された指示に従って、ラミネーションダミーを取付けてください。
10) シーリング樹脂とタルカムパウダーを混合した補強材を使用してラミ
ネーションアンカーを固定します。
11) ファイバーグラスロービングをアンカーアームの穴から引き、ループ状
に掛かるようにします。アームに穴がない場合は、グラスファイ
バーロービングをループ状にしてアームに掛けます。
12) 3層のカーボンファイバーシート
ネーションアンカーアームの周辺に配置します。
13) ペルロンストッキネット1層を上から被せます。
14) 2層のカーボンファイバーストッキネットを被せます。
15) 更に2層のペルロンストッキネットを被せ、ラミネーションアンカーの
止めネジの下で結びます。
16) PVA バッグを被せます。
17) オルソクリル注型用樹脂を使用してラミネーションを行ってください。
（およそ15 cm x 15 cm）をラミ
Ottobock | 207
