Gefriertrocknungsanlage Beta 1-8 LSCbasic
Gefriertrocknungsanlage Beta 2-8 LSCbasic
6 Betrieb
52 / 107

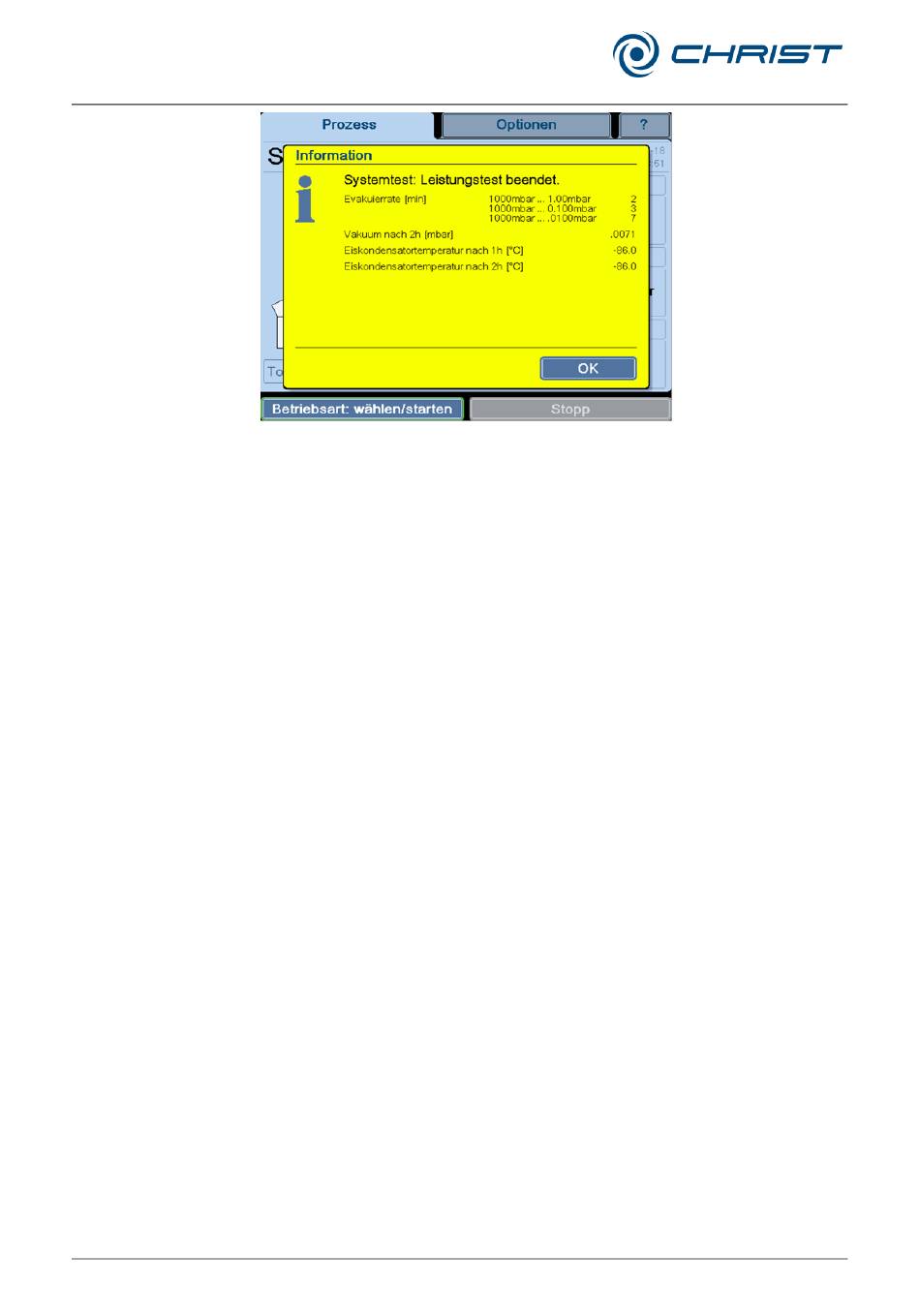

Abb. 29: Ergebnisse des Leistungstests
Auswertung:
Zur Bewertung der Ergebnisse setzen Sie sich bitte mit der Firma Martin
Christ Gefriertrocknungsanlagen GmbH in Verbindung.
Option: Lecktest (2)
Der Lecktest ist ein Prüfverfahren, mit dem die Kammer der Gefriertrock-
nungsanlage auf Dichtheit gegenüber gasförmigen oder flüssigen Medien
getestet wird. Da es grundsätzlich keine absolut dichten Teile gibt, wird
eine Leckrate bestimmt.
Durchführung:
•
Aus dem Hauptfenster "Prozess" über die Schaltfläche "Soll" das
Dialogfenster "Sollwerte: Ansicht / Ändern" aufrufen und die
Schaltfläche "Lecktest" auswählen.
•
Testzeit (Wert zwischen 10 min und 18 h) und Kammervolumen (Wert
siehe technische Daten) eingeben, Eingaben übernehmen und zum
Hauptfenster zurückkehren.
•
Aus dem Hauptfenster "Prozess" unter "Betriebsart: wählen / starten"
die Schaltfläche "Standard Systemtest" auswählen.
•
"Lecktest" auswählen und über die Schaltfläche "Run" starten.
Die Parameter für den Lecktest wurden von der Firma Martin Christ Gefrier-
trocknungsanlagen speziell für die Gefriertrocknungsanlagen entwickelt. In
einem ersten Schritt müssen diese Parameter (Vakuum, Eiskondensator-
temperatur) erreicht werden. Erst wenn die Bedingungen erfüllt sind,
schließt das Drucksteuerventil, und in einem zweiten Schritt wird die
eigentliche Dichtheitsprüfung durchgeführt. Das Ergebnis wird per Dialog-
fenster angezeigt.
Auswertung:
Die nach Testende errechnete Leckrate gibt Aufschluss über die Dichtheit
des Systems: ist der Schwellenwert unterschritten, gilt der Test als be-
standen; bei Überschreiten des Wertes gilt der Test als fehlgeschlagen.
Version 03/2018, Rev. 1.5 vom 09.03.2020 • sb-dc
Originalbetriebsanleitung
