Version 03/2018, Rev. 1.5 vom 09.03.2020 • sb-dc
Originalbetriebsanleitung

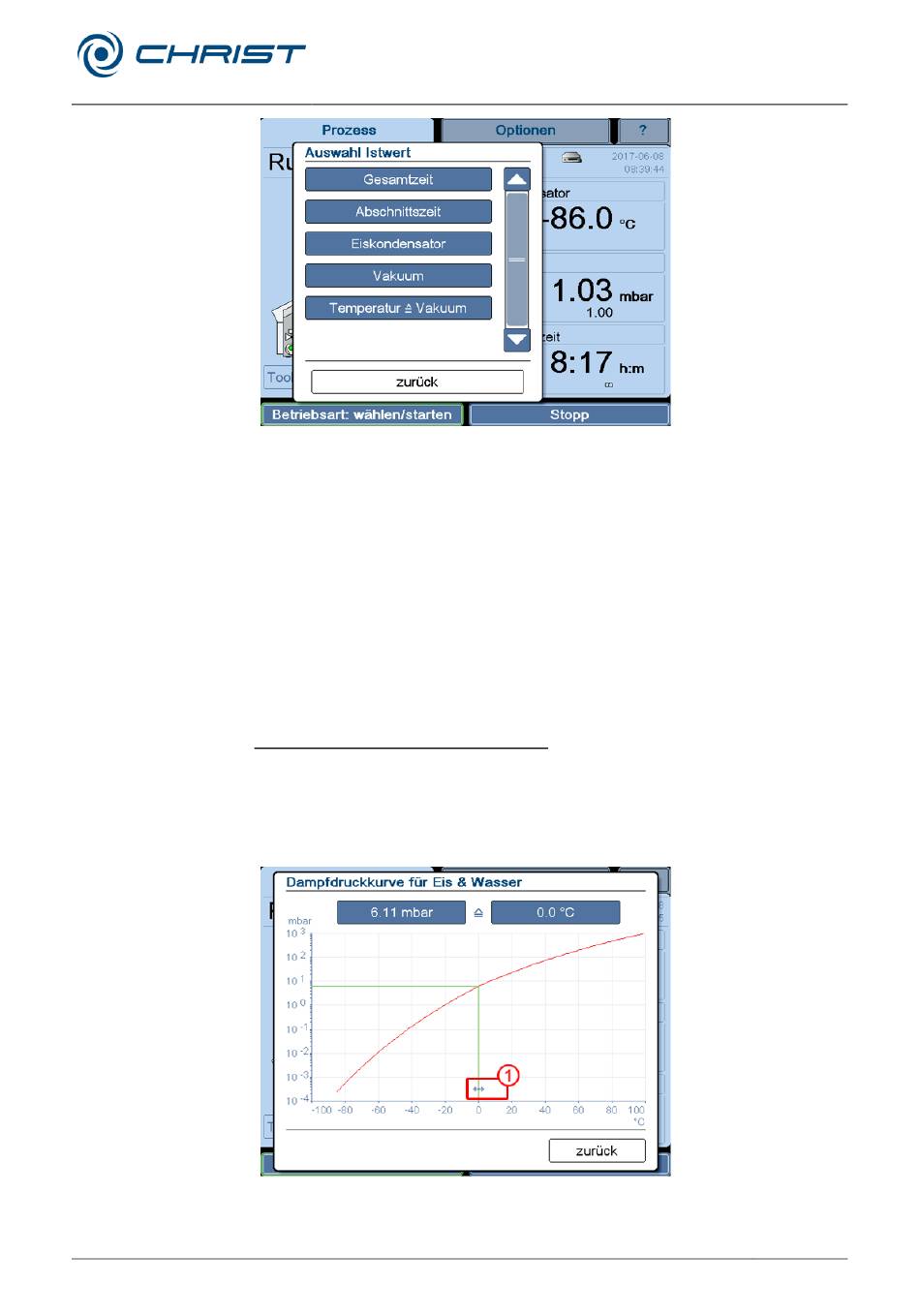

Abb. 21: Dialogfenster "Auswahl Istwert"
•
Gewünschte Konfiguration auswählen oder mit "zurück" das Dialog-
fenster verlassen.
Auf diese Weise kann eine individuelle Übersicht der Istwerte zusammen-
gestellt werden.
Dialogfenster "Tools" (4)
In diesem Dialogfenster können verschiedene Hilfsmittel aufgerufen
werden.
Dampfdruckkurve für Eis und Wasser
Über eine Grafik wird der Zusammenhang zwischen dem Druck und der
Probentemperatur dargestellt. Durch Auswahl der Schaltflächen oder durch
Bewegen der Pfeile (siehe Abbildung, Pos. 1) können die Werte für Druck
oder Temperatur verändert werden. Der jeweils andere Wert wird dann
automatisch angepasst.
Abb. 22: Dialogfenster Dampfdruckkurve für Eis und Wasser
Gefriertrocknungsanlage Beta 1-8 LSCbasic
Gefriertrocknungsanlage Beta 2-8 LSCbasic
6 Betrieb
47 / 107
