Gefriertrocknungsanlage Beta 1-8 LSCbasic
Gefriertrocknungsanlage Beta 2-8 LSCbasic
11 Anhang
10 Wärmetauscher
11 Typenschild
12 Vakuumanschluss
13 Serielle
Schnittstelle
14 Elektr. Anschluss
für Vakuum-
messsonde
15 Anschluss
Vakuummesssonde
16 Spannungs-
versorgung
Drucksteuerventil
17 Spannungs-
versorgung
Vakuumpumpe
18 USB-Anschluss
19 Netzabsicherung
20 Netzkabel
21 Potential-
ausgleichsschraube
1
Statuszeile
2
Anlagenschema
3
Wertefenster
4
Schaltfläche "Tools"
5
Schaltfläche "Soll"
(Sollwerte)
6
Schaltfläche "Prozess-
und Anlagen-
meldungen"
7
Schaltfläche
"Betriebsart / Start"
8
Schaltfläche "Stopp"
90 / 107

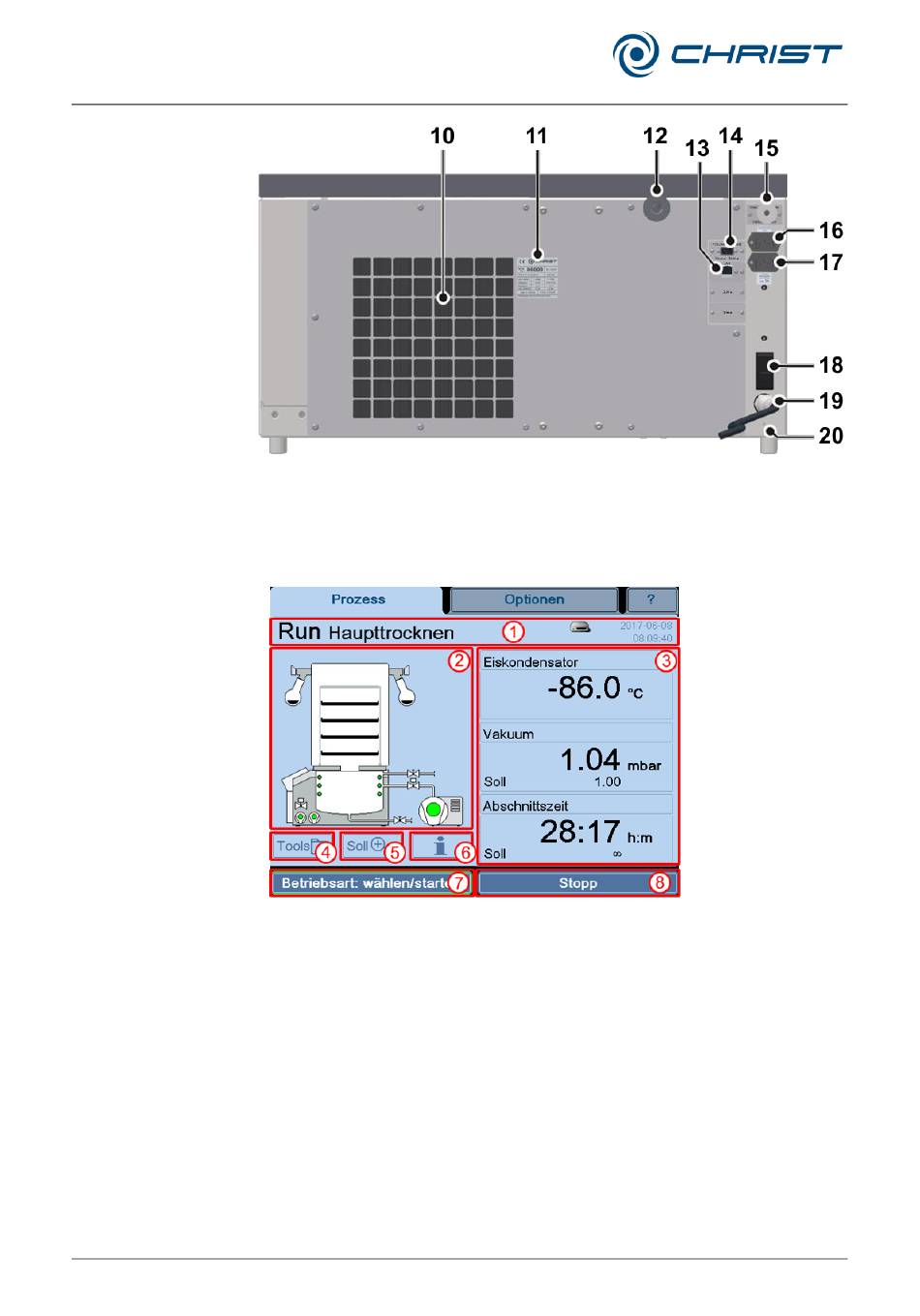

Abb. 61: Rückseite der Gefriertrocknungsanlage
Abb. 62: Bedienoberfläche LSCbasic
Version 03/2018, Rev. 1.5 vom 09.03.2020 • sb-dc
Originalbetriebsanleitung
