Gefriertrocknungsanlage Beta 1-8 LSCbasic
Gefriertrocknungsanlage Beta 2-8 LSCbasic
6 Betrieb
...
46 / 107
kein
Kein USB Datenträger oder LAN Netzwerk angeschlossen
Symbol
USB Datenträger angeschlossen
Prozessaufzeichnung auf USB Datenträger aktiv
Netzwerk angeschlossen, aber kein Netzlaufwerk verbunden
Netzlaufwerk verbunden (z.B. LyoLogplus)
Netzlaufwerk verbunden und Prozessaufzeichnung aktiv
Schaltfläche "Anlagenschema" (2)
Auf der linken Seite der Bedienoberfläche wird eine schematische
Darstellung der Anlage inkl. aller Komponenten angezeigt. Aktive
Komponenten werden dabei grün dargestellt. Durch Anklicken kann die
Bezeichnung des jeweiligen Elements und sein
→ Betriebsmittelkennzeichen aufgerufen werden.

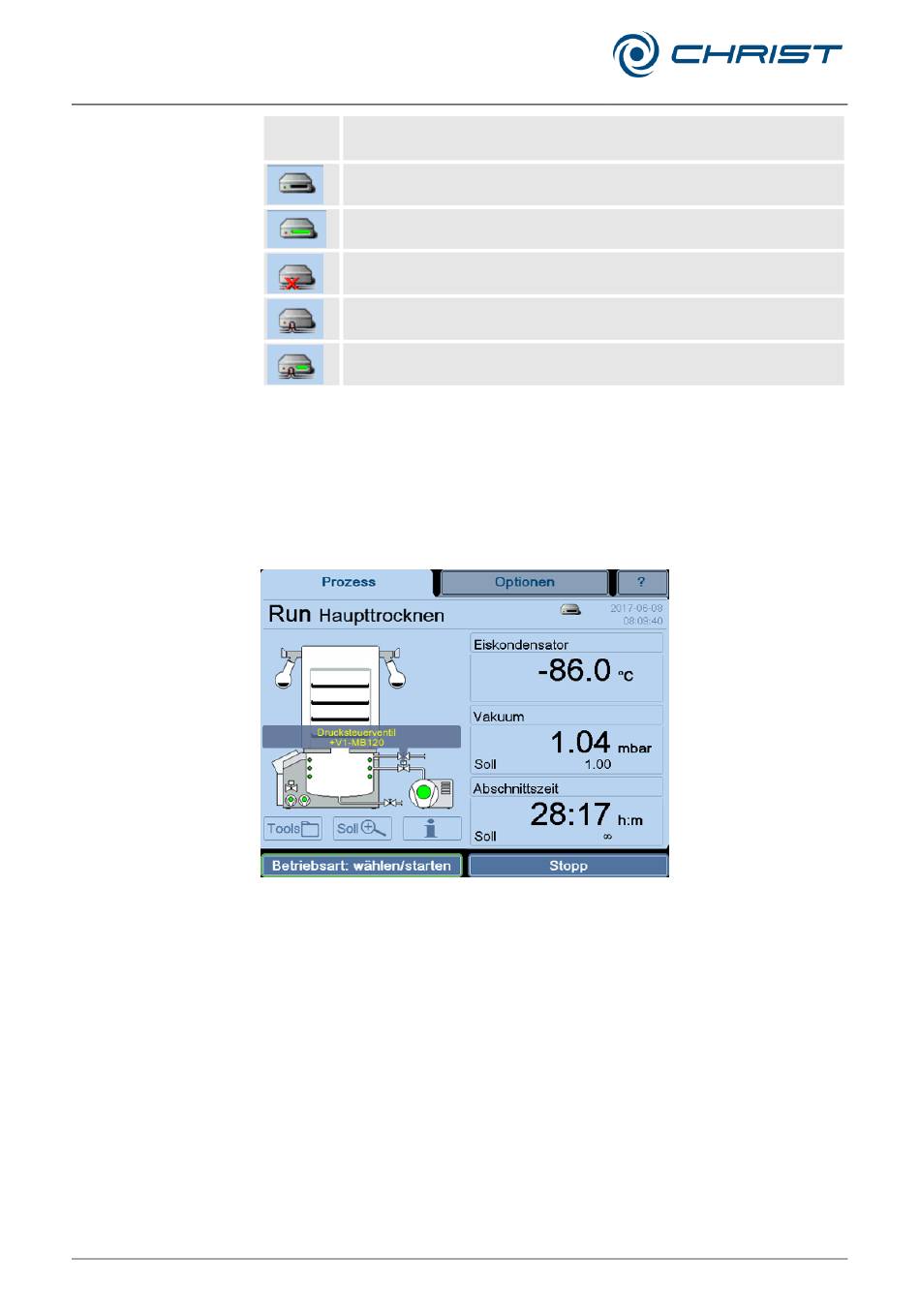

Abb. 20: Darstellung eines Anlagenschemas mit Bezeichnung und
Betriebsmittelkennzeichen
Wertefenster (3)
In diesem Bereich werden die aktuellen Prozessdaten angezeigt. Jedes der
drei Wertefenster ist frei konfigurierbar.
•
Schaltfläche des Wertefensters auswählen, das angepasst werden soll.
Es erscheint ein Dialogfenster mit der Auswahl der Parameter, die
anzeigt werden können:
– Gesamtzeit (bisherige Dauer des gesamten Gefriertrocknungs-
prozesses)
– Abschnittszeit (bisherige Dauer des aktuellen Abschnitts)
– Eiskondensator (Temperatur des Eiskondensators)
– Vakuum (Vakuumwert in der Eiskondensatorkammer)
– Temperatur ≙ Vakuum (Umrechnung eines Vakuumwertes in einen
Temperaturwert gemäß der Dampfdruckkurve für Eis und Wasser)
Version 03/2018, Rev. 1.5 vom 09.03.2020 • sb-dc
Originalbetriebsanleitung
