Pos : 17 /200 C hrist/360 GT-BA Labor-Pilot (ST ANDARDM ODU LE)/020 Aufbau und Wirk ungsw eise/020 Aufbau und Wirk ungsw eis e=========================== @ 25 \mod_1404983235994_6.docx @ 183017 @ 1 @ 1
2
Aufbau und Wirkungsweise
→
Pos : 18 /200 C hrist/360 GT-BA Labor-Pilot (ST ANDARDM ODU LE)/020 Aufbau und Wirk ungsw eise/020-0010 Aufbau der Gefri ertrock nungs anl age------------------------------------------------- @ 25\mod_1404983236941_6.docx @ 183031 @ 2 @ 1
2.1
Aufbau der Gefriertrocknungsanlage
→
Pos : 19 /200 C hrist/361 GT-BA Labor-Pilot (PR OJEKT E)/Beta/Beta 1- 8_2-8 Standard/Beta 1-8_2-8 LSC basic/020 Aufbau und Wirk ungsw eise/020-0010-0010 F unkti ons- und Bedienel emente Beta 1- 8_2-8 LSC basic @ 48\m od_1491209977674_6.docx @ 494239 @ 3 @ 1
2.1.1
Funktions- und Bedienelemente
1
Eiskondensator-
kammer
2
LSCplus-
Bedienoberfläche
(s. Kap. 6.5.1 -
"Bedienoberfläche")
3
Steuerung ein/aus
(Netzschalter)
4
Rohranschluss für die
Vakuummesssonde
5
Rohranschluss für die
Vakuumpumpe (hinter
Prellblech)
6
Eiskondensator
Version 03/2018, Rev. 1.5 vom 09.03.2020 • sb-dc
Originalbetriebsanleitung

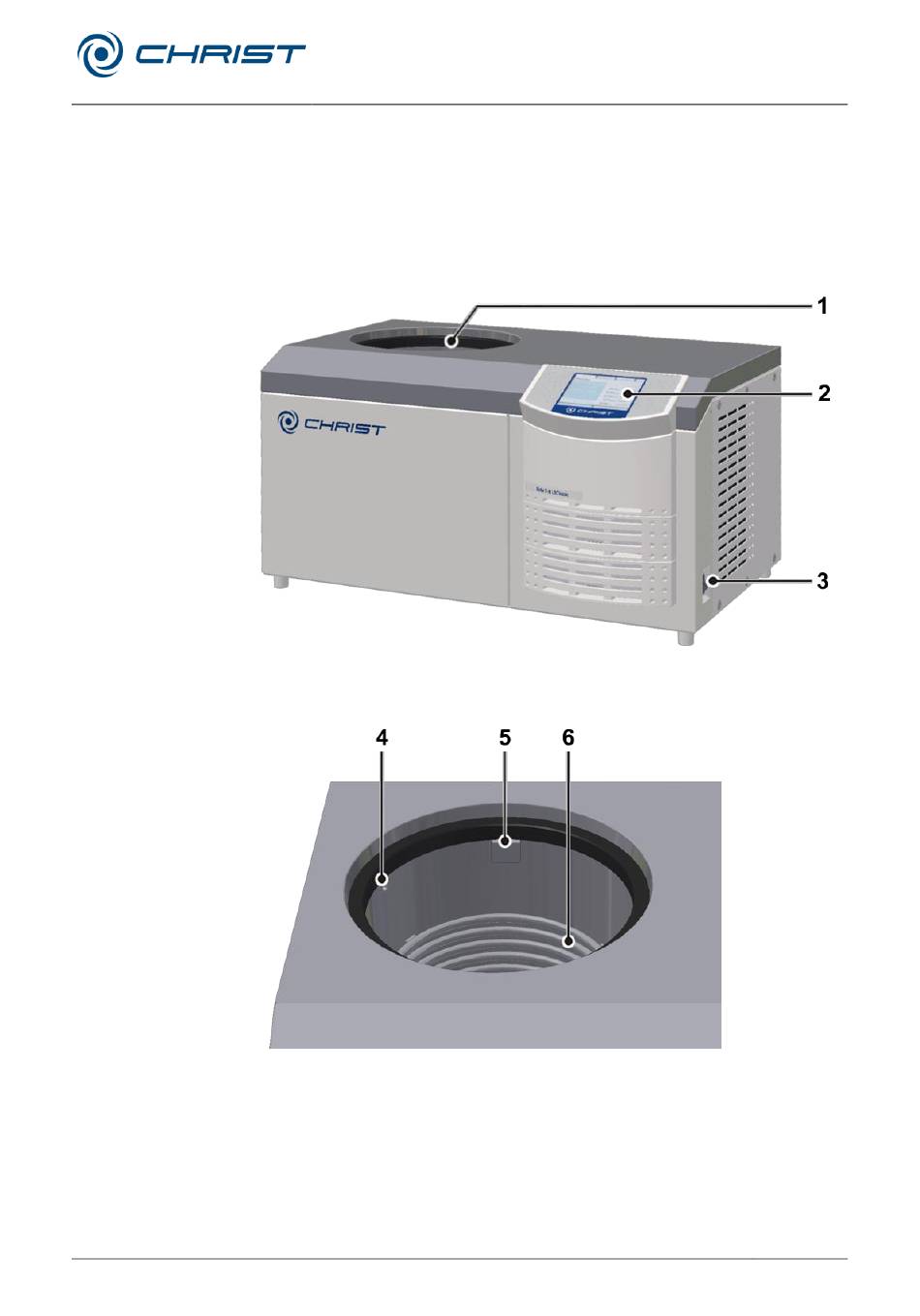

Abb. 1: Gesamtansicht der Gefriertrocknungsanlage
Abb. 2: Eiskondensatorkammer
Gefriertrocknungsanlage Beta 1-8 LSCbasic
Gefriertrocknungsanlage Beta 2-8 LSCbasic
2 Aufbau und Wirkungsweise
13 / 107
