Christ Epsilon 1-4 LSCplus Betriebsanleitung Seite 16

Gefriertrocknungsanlage Epsilon 1-4 LSCplus
Gefriertrocknungsanlage Epsilon 2-4 LSCplus
2 Aufbau und Wirkungsweise
9 Belüftungsventil
10 Zugangsflansch
DN40 (z.B. für
Wägeeinrichtung,
hinter der
Seitenverkleidung)
11 Typenschild
12 Elektr. Anschluss der
Vakuummesssonde
13 Ethernet-Anschluss
14 Wärmetauscher
(hinter dem
Lüftungsgitter)
15 Vakuumanschluss
16 / 143

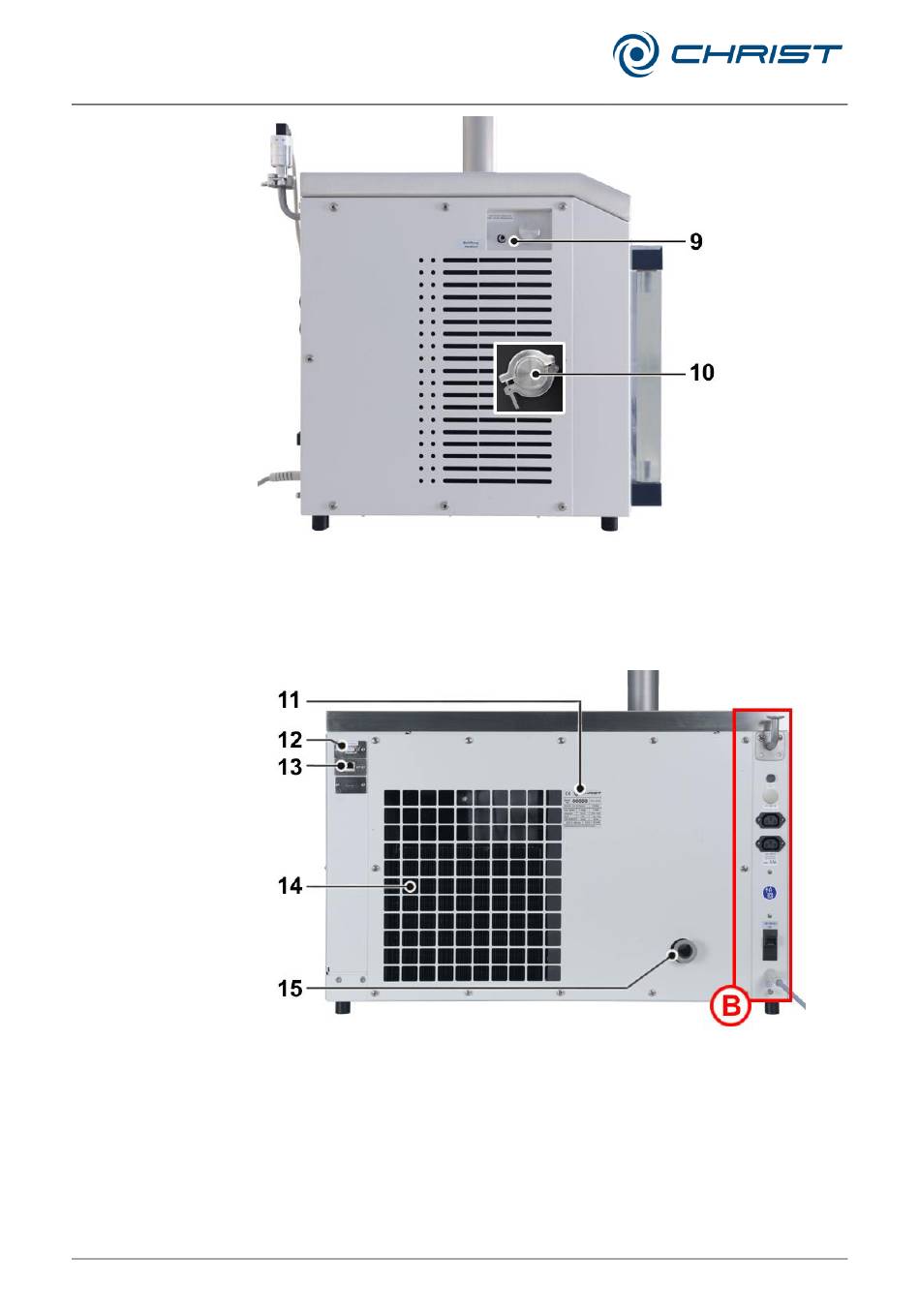

Abb. 4: Linke Seite der Gefriertrocknungsanlage
Standard:
Gefriertrocknungsanlage mit Luftkühlung
Abb. 5: Rückseite einer luftgekühlten Gefriertrocknungsanlage
Version 04/2014, Rev. 2.11 vom 09.03.2020 • sb-dc
Originalbetriebsanleitung
