EINRICHTUNG, BETRIEB, REINIGUNG UND WARTUNG DES V-ACTOR HF-HANDSTÜCKS

REINIGUNG, WARTUNG, INSTANDSETZUNG

AUSWECHSELN DER
VIBRATIONSTRANSMITTER V25 UND V10

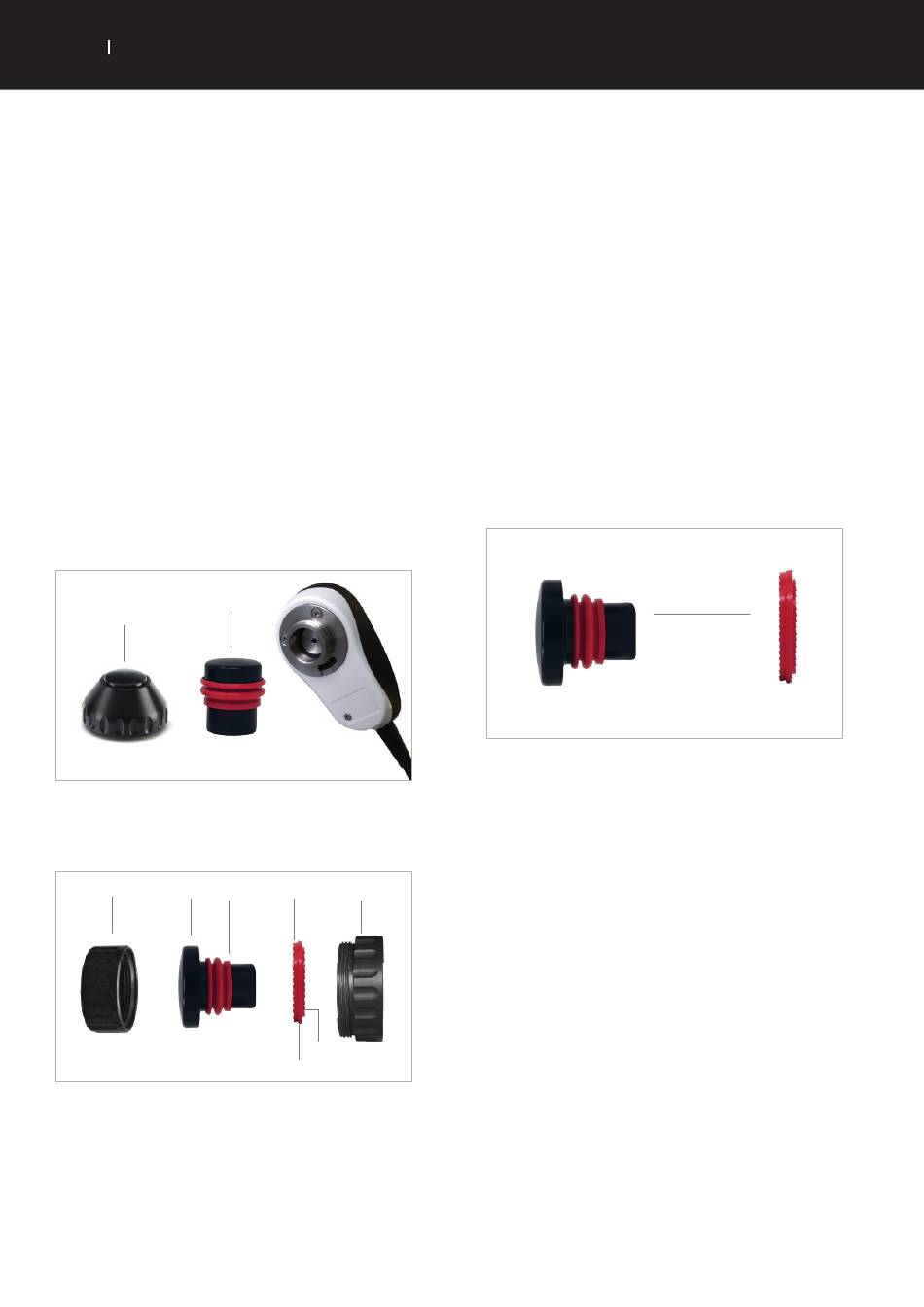

• Um den 25 mm Vibrationstransmitter oder den 10 mm
sphärischen Vibrationstransmitter zu entfernen, schrauben
Sie die Schraubkappe des Transmitters (1) vom Handstück
ab und ziehen Sie den Vibrationstransmitter heraus (2).
• Reinigen Sie alle Teile des Vibrationstransmitters, wie auf
Seite 73 beschrieben.
• Lassen Sie den Vibrationstransmitter an der Luft trocknen.
• Setzen Sie den Vibrationstransmitter in umgekehrter
Reihenfolge wieder zusammen.
• Schrauben Sie den neuen Vibrationstransmitter handfest
auf das Handstück auf.
2
1
V40
1 2 4
1 Vordere Kappe
2 Kopf des Vibrationstransmitters
3 Dichtring
4 Federelement
5 Rückseitige Kappe
6 Schnitt
7 Unterer Rand
INTELECT RPW 2 BENUTZERHANDBUCH
®
3 5
7
6
• Um den V40 Vibrationstransmitter zu entfernen,
schrauben Sie diesen vom Handstück ab.
• Lösen Sie die Schraubkappe des Vibrationstransmitters
(1 und 5) und ziehen Sie den Stoßtransmitter heraus.
• Entfernen Sie den Dichtring (3), indem Sie ihn am
Schnittpunkt (6) auseinanderdrücken.
• Drücken Sie zum Reinigen das Federelement (4) leicht
zusammen und entfernen Sie die Rückstände darunter.
Versuchen Sie nicht, diesen Teil des Transmitters
abzunehmen!
• Reinigen Sie alle Teile des Vibrationstransmitters wie
auf Seite 73 beschrieben und lassen Sie sie an der Luft
trocknen. Beim Zusammenbau des V40 ist zu beachten,
dass der Dichtring einen unteren Rand aufweist (7), der
beim Wiedereinsetzen nach außen gerichtet werden muss.
• Setzen Sie den Vibrationstransmitter in umgekehrter
Reihenfolge wieder zusammen.
• Stellen Sie sicher, dass die glatte Seite des Dichtrings (3) in
Kontakt mit dem Vibrationstransmitterkopf ist (2).
• Schrauben Sie den neuen Vibrationstransmitter handfest
auf das Handstück auf.
*V-Actor ist eine eingetragene Marke von STORZ MEDICAL AG
