Grundfos MAGNA3 D Datenheft Seite 21

MAGNA3
Funktionsprinzip
H
H
set
H
set
2

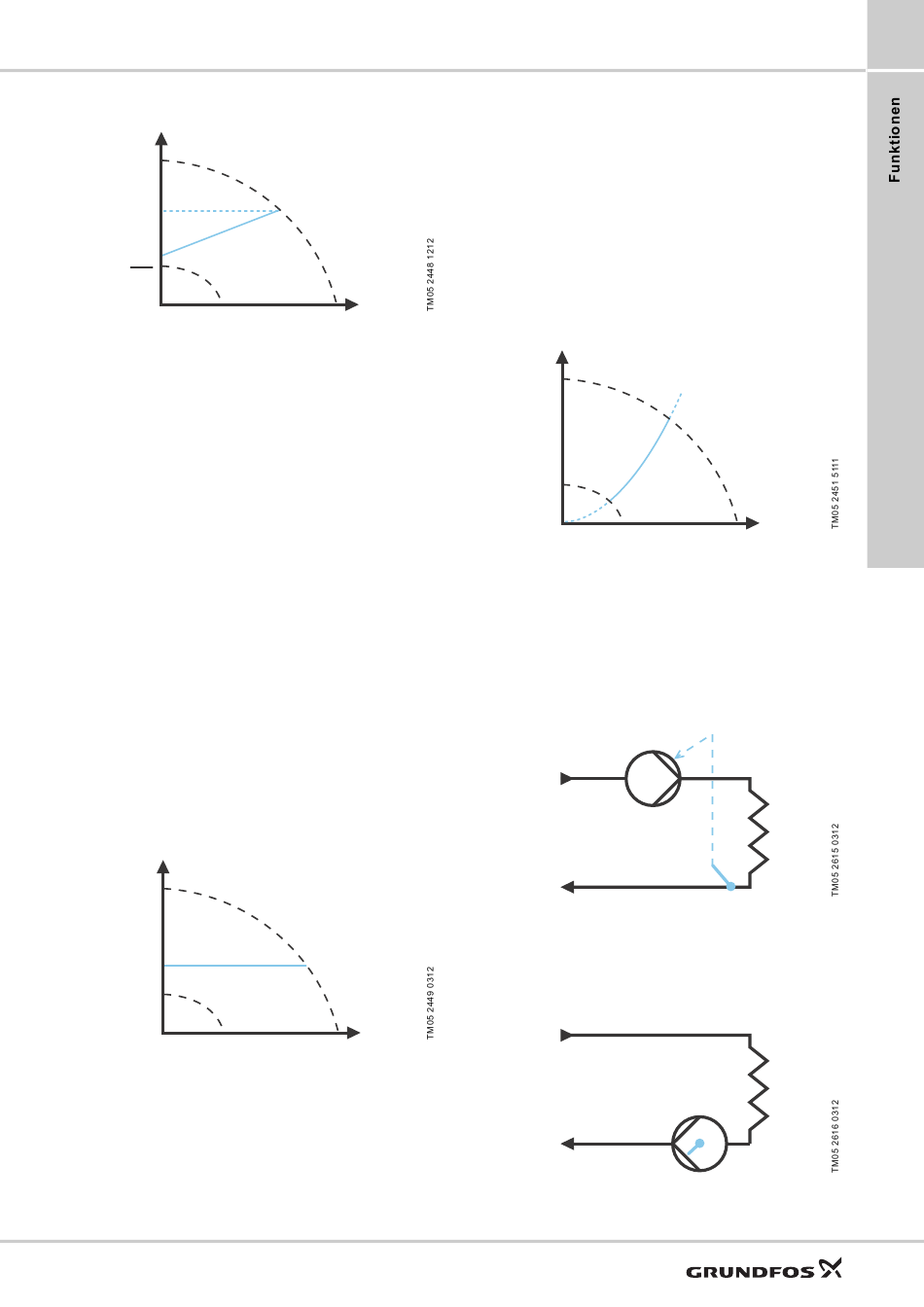

Abb. 18 Proportionaldruckregelung
Die Förderhöhe bei Förderung gegen einen geschlos-
senen Schieber beträgt die Hälfte des Sollwerts H
Konstantdruck
Die Konstantdruckregelung ist für Anlagen mit relativ
geringen Druckverlusten in den Verteilerleitungen
geeignet. Dazu gehören:
• Zweirohr-Heizungsanlagen mit Thermostatventilen
und
– auf Schwerkraftzirkulation ausgelegt
– kleinen Druckverlusten in den Teilen der Anlage,
durch den die gesamte Wassermenge fließt (z. B.
Heizkessel, Wärmetauscher und Verteilerleitun-
gen bis zur ersten Verzweigung)
– bei Umstellung auf eine hohe Temperatursprei-
zung zwischen dem Vorlauf und Rücklauf (wie z.
B. bei Fernwärme).
• Fußbodenheizungen mit Thermostatventilen
• Einrohr-Heizungsanlagen mit Thermostatventilen
oder Strangregulierventilen
• Primärkreispumpen in Anlagen mit geringen Druck-
verlusten im Primärkreis.
Eigenschaften und Hauptvorteile
• Der Druck wird unabhängig vom Förderstrom in der
Anlage konstant gehalten.
Funktionsprinzip
H
Abb. 19 Konstantdruckregelung
Konstante Temperatur
Die Regelungsart "Konstante Temperatur" ist für Hei-
zungsanlagen mit einer unveränderlichen Anlagen-
kennlinie geeignet. Dazu gehören z. B. häusliche
Trinkwarmwassersysteme. Bei dieser Art von Anlagen
erfolgt die Regelung der Pumpe in Abhängigkeit einer
konstanten Rücklauftemperatur.
Eigenschaften und Hauptvorteile
• Die Temperatur wird konstant gehalten.
• Die Funktion "FLOW
maximalen Förderstrom nach oben zu begrenzen.
Q
Funktionsprinzip
H
.
set
Abb. 20 Konstanttemperaturregelung
Eine inverse Temperaturregelung für Kühlanwendun-
gen ist ab dem Modell B verfügbar.
Temperaturfühler
Ist die Pumpe im Vorlauf eingebaut, muss bauseits ein
Temperaturfühler im Rücklauf der Anlage installiert
werden. Siehe Abb. 21. Der externe Temperaturfühler
ist so nah wie möglich am Verbraucher (Heizkörper,
Wärmetauscher, usw.) zu installieren.
t
t
Abb. 21 Pumpe mit externem Temperaturfühler
Ist die Pumpe im Rücklauf eingebaut, kann der integ-
rierte Temperaturfühler verwendet werden. In diesem
Fall ist die Pumpe so nah wie möglich am Verbraucher
(Heizkörper, Wärmetauscher usw.) zu installieren.
t
Q
t
Abb. 22 Pumpe mit integriertem Temperaturfühler
" wird verwendet, um den
LIMIT
F
R
F
R
4
Q
