4.3. Austausch Elastomer-Ersatzteile [PSKITQF25MU]

Nr. Arbeitsschritt
Demontage / Montage der Förderkammer wie unter
1 / 12
4.2 beschrieben
Drehen der Förderkammer bis der Klemmring nach
2 / 11
oben zeigt
Lösen / Festschrauben der Blechschraube mit
3 / 10
Linsenkopf
4 / 9 Lösen / Festschrauben der Innensechskantschrauben
Demontage / Montage Klemmring, Membrane,
5 / 8
Supports, Membrangehäusedeckel
Lösen / Festschrauben der Membransupports und
6 / 7
Austausch der Membrane
7 / 6 Demontage / Montage der Ventilplatte
8 / 5 Austausch der Auslassventile und Einlassventile

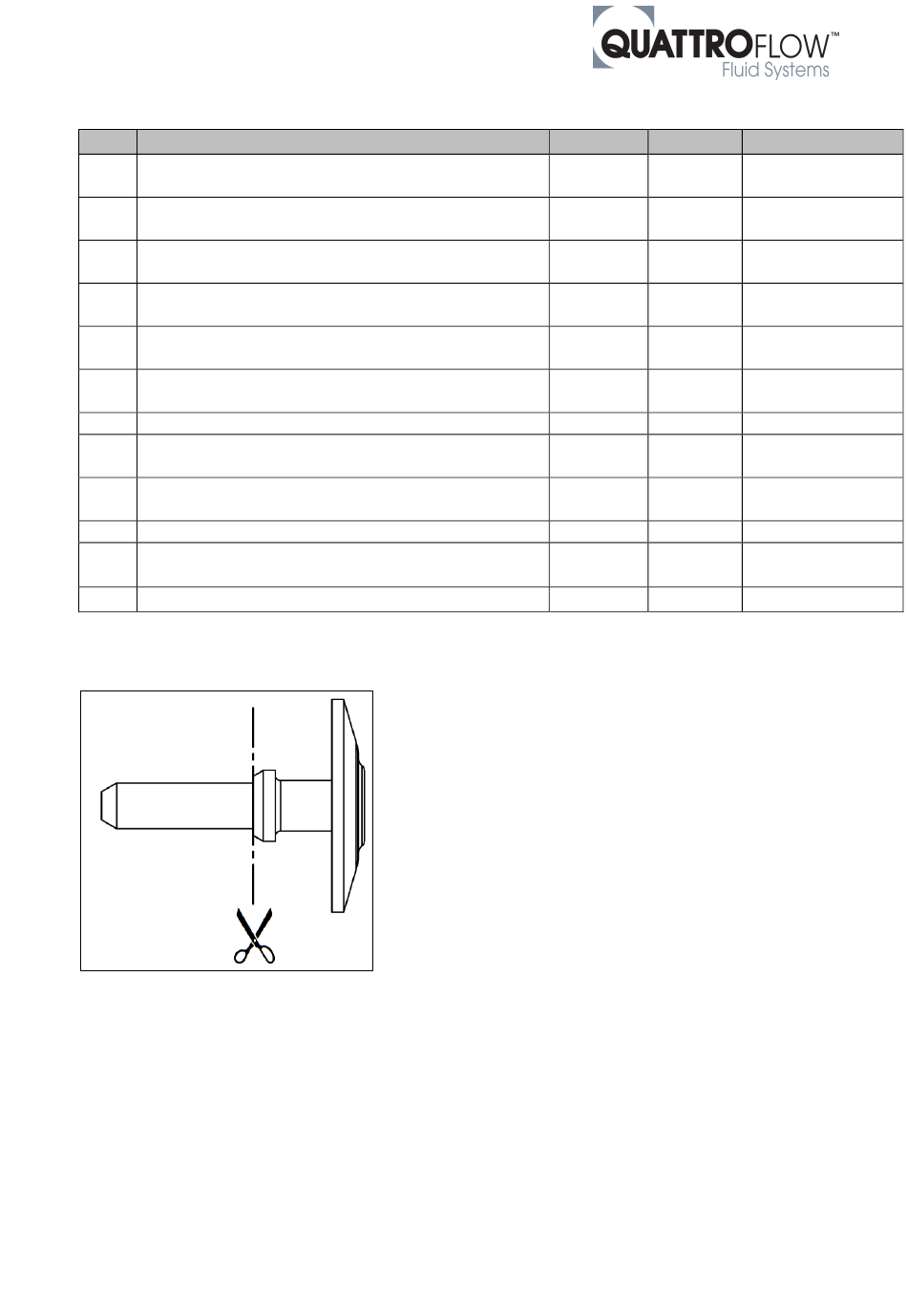

9 / 4 Abschneiden des Montageschaftes (siehe Bild unten)
10 / 3 Austausch des O-Rings und des O-Ring-Profils
11 / 2 Lösen / Festschrauben der Innensechskantschrauben
12 / 1 Austausch der O-Ringe
Trennlinie Montageschaft
:
Baugruppe Pos.-Nr.
QF25C 4
QF25C 9
QF25C 8
QF25C 3, 4, 5, 6.1
QF25C 5, 6.1
QF25C 2
QF25C 6.2
QF25C 6.2
QF25C 6.3, 6,5
PQ25U 3
QF25C 6.4
QF2500S; Ausgabe 2020-02; Seite 17 von 22
Werkzeug
Schraubendreher
mit Kreuzschlitz
Innensechskant
(5mm)
Abgewinkelte
Spitzzange
Kleiner
Seitenschneider
Innensechskant
(4mm)
