einlegen. Verschlussschrauben mit O-Ring (Pos. 10) in den
Futterkörper montieren. Schalldämpfer (Pos. 50) radial am
Umfang montieren und festziehen.
LH Ausführung:
Stange mit hochfest verklebtem Bolzen (Pos. 89 und 91) in die
Bohrung des Futterkörpers orientiert einführen. Platte (Pos.
90) in Grundbacke 1 einlegen. Dabei mit der Nut die
eingefräste Schräge im Bolzen (Pos. 91) einführen.
8.2.1
Montage Option mechanische Druckabfrage
Grundsätzlich kann nur der Arbeitsdruck bei Außenspannungen
überprüft werden.
1 Gewindestift (Pos. 103) am Umfang des Futterkörpers lösen.
2 Verschluss (Pos. 69) mit der Verlängerung (Pos. 99) und den O-
Ringen (Pos. 105) von vorne aus dem Spannfutter
demontieren.
3 Verlängerung (Pos. 99) vom Verschluss (Pos. 69) demontieren.
Die Verlängerung wird für die mechanische Druckabfrage
(siehe unten) verwendet.
4 Die Hülse (Pos. 98) mit O-Ring (Pos. 102) vorsichtig bis zum
Anschlag in die Futterbohrung einführen.
5 Hülse (Pos. 95) mit eingelegten O-Ringen (Pos. 105 und 106)
mit längeren Gewindestangen (M3) in die tiefere Bohrung
vorsichtig einführen.
6 Gewindestift (Pos. 103) radial im Futterkörper anziehen.
7 Den Kolben (Pos. 94) mit Verlängerung (Pos. 99) hochfest
verkleben. Nach der Trockenzeit O-Ring (Pos. 111) einlegen
und von vorne bis zum Anschlag in die Bohrung des
Futterkörpers einführen.

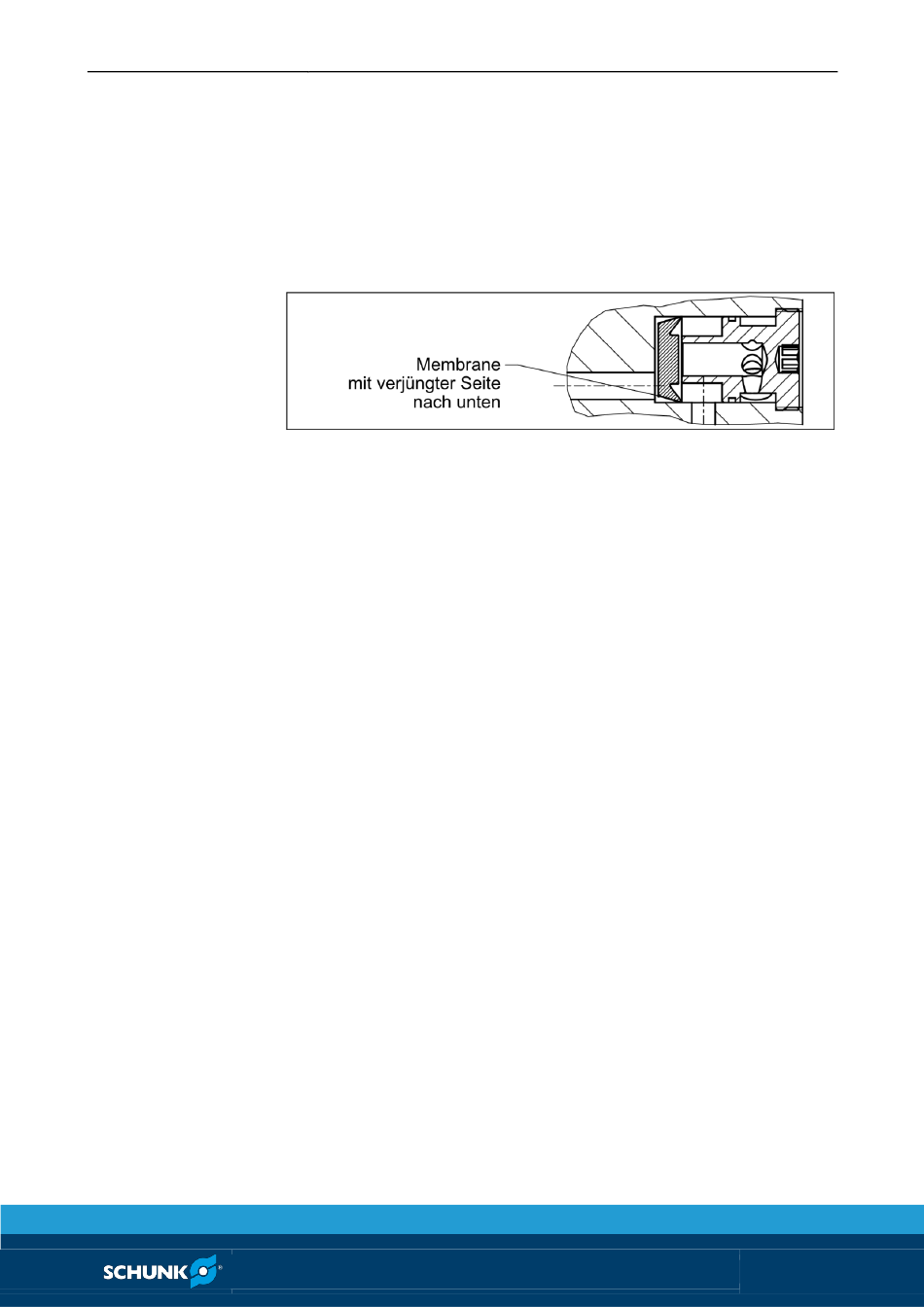

8 Die Druckfeder (Pos. 101) in den Kolben einlegen.
Verschlussschraube (Pos. 96 mit eingelegtem Bolzen gegen
den Federdruck in den Futterkörper einschrauben.
VORSICHT! Teile stehen unter Federdruck!
Ansteuerung der Typen TB2, TB2 LH
