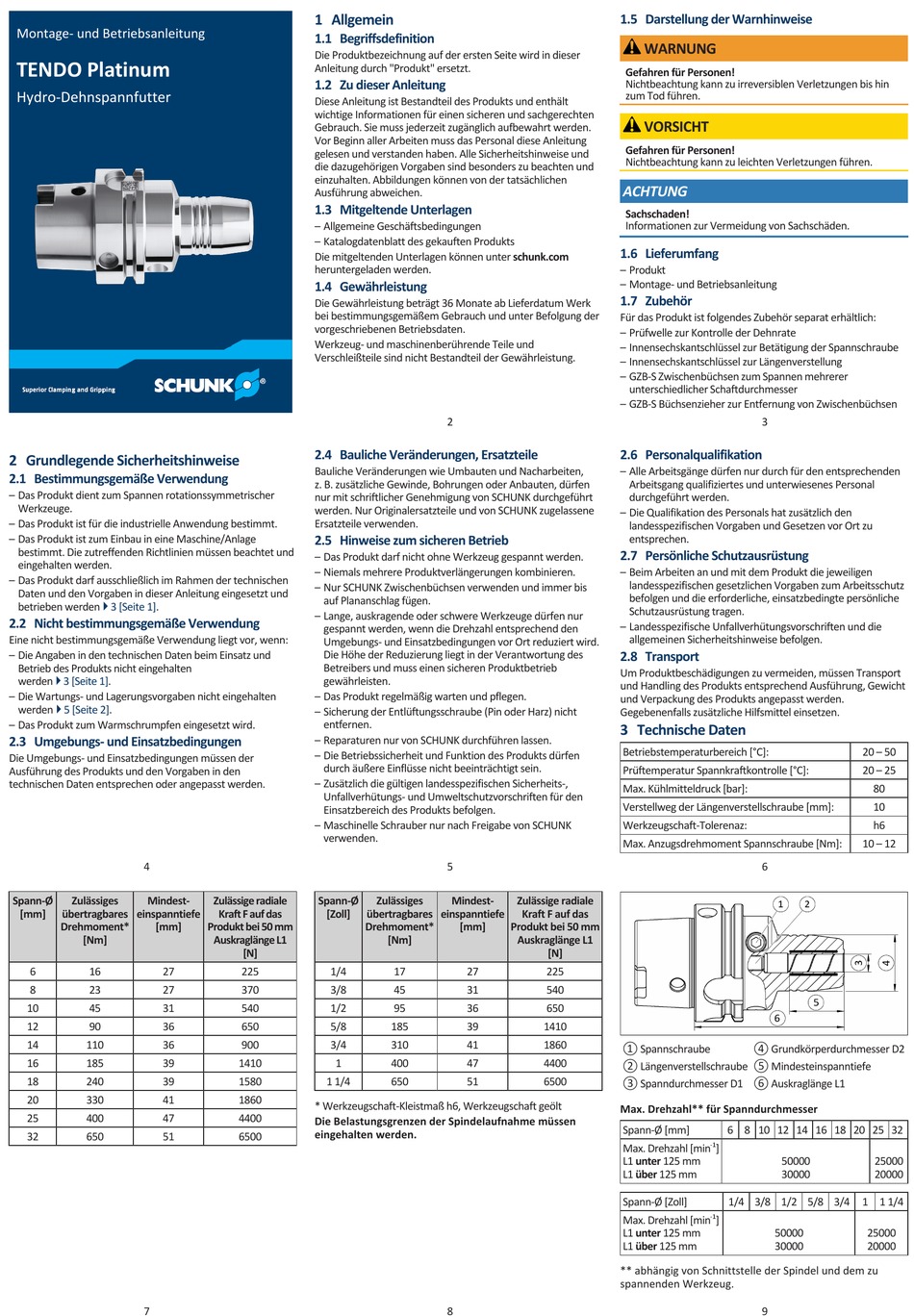

SCHUNK TENDO Platinum Montage- Und Betriebsanleitung

Montage- und Betriebsanleitung
TENDO Platinum
Hydro-Dehnspannfutter
2 Grundlegende Sicherheitshinweise
2.1 Bestimmungsgemäße Verwendung
– Das Produkt dient zum Spannen rotationssymmetrischer
Werkzeuge.
– Das Produkt ist für die industrielle Anwendung bestimmt.
– Das Produkt ist zum Einbau in eine Maschine/Anlage
bestimmt. Die zutreffenden Richtlinien müssen beachtet und
eingehalten werden.
– Das Produkt darf ausschließlich im Rahmen der technischen
Daten und den Vorgaben in dieser Anleitung eingesetzt und
} 3 [Seite
betrieben werden 1].
2.2 Nicht bestimmungsgemäße Verwendung
Eine nicht bestimmungsgemäße Verwendung liegt vor, wenn:
– Die Angaben in den technischen Daten beim Einsatz und
Betrieb des Produkts nicht eingehalten
werden } 3 [Seite 1].
– Die Wartungs- und Lagerungsvorgaben nicht eingehalten
werden } 5 [Seite 2].
– Das Produkt zum Warmschrumpfen eingesetzt wird.
2.3 Umgebungs- und Einsatzbedingungen
Die Umgebungs- und Einsatzbedingungen müssen der
Ausführung des Produkts und den Vorgaben in den
technischen Daten entsprechen oder angepasst werden.
4
Spann-Ø Zulässiges Mindest-
[mm] übertragbares einspanntiefe
Drehmoment* [mm]
[Nm]
6 16 27
8 23 27
10 45 31
12 90 36
14 110 36
16 185 39
18 240 39
20 330 41
25 400 47
32 650 51
7
1 Allgemein
1.1 Begriffsdefinition
Die Produktbezeichnung auf der ersten Seite wird in dieser
Anleitung durch "Produkt" ersetzt.
1.2 Zu dieser Anleitung
Diese Anleitung ist Bestandteil des Produkts und enthält
wichtige Informationen für einen sicheren und sachgerechten
Gebrauch. Sie muss jederzeit zugänglich aufbewahrt werden.
Vor Beginn aller Arbeiten muss das Personal diese Anleitung
gelesen und verstanden haben. Alle Sicherheitshinweise und
die dazugehörigen Vorgaben sind besonders zu beachten und
einzuhalten. Abbildungen können von der tatsächlichen
Ausführung abweichen.
1.3 Mitgeltende Unterlagen
– Allgemeine Geschäftsbedingungen
– Katalogdatenblatt des gekauften Produkts
Die mitgeltenden Unterlagen können unter schunk.com
heruntergeladen werden.
1.4 Gewährleistung
Die Gewährleistung beträgt 36 Monate ab Lieferdatum Werk
bei bestimmungsgemäßem Gebrauch und unter Befolgung der
vorgeschriebenen Betriebsdaten.
Werkzeug- und maschinenberührende Teile und
Verschleißteile sind nicht Bestandteil der Gewährleistung.
2.4 Bauliche Veränderungen, Ersatzteile
Bauliche Veränderungen wie Umbauten und Nacharbeiten,
z. B. zusätzliche Gewinde, Bohrungen oder Anbauten, dürfen
nur mit schriftlicher Genehmigung von SCHUNK durchgeführt
werden. Nur Originalersatzteile und von SCHUNK zugelassene
Ersatzteile verwenden.
2.5 Hinweise zum sicheren Betrieb
– Das Produkt darf nicht ohne Werkzeug gespannt werden.
– Niemals mehrere Produktverlängerungen kombinieren.
– Nur SCHUNK Zwischenbüchsen verwenden und immer bis
auf Plananschlag fügen.
– Lange, auskragende oder schwere Werkzeuge dürfen nur
gespannt werden, wenn die Drehzahl entsprechend den
Umgebungs- und Einsatzbedingungen vor Ort reduziert wird.
Die Höhe der Reduzierung liegt in der Verantwortung des
Betreibers und muss einen sicheren Produktbetrieb
gewährleisten.
– Das Produkt regelmäßig warten und pflegen.
– Sicherung der Entlüftungsschraube (Pin oder Harz) nicht
entfernen.
– Reparaturen nur von SCHUNK durchführen lassen.
– Die Betriebssicherheit und Funktion des Produkts dürfen
durch äußere Einflüsse nicht beeinträchtigt sein.
– Zusätzlich die gültigen landesspezifischen Sicherheits-,
Unfallverhütungs- und Umweltschutzvorschriften für den
Einsatzbereich des Produkts befolgen.
– Maschinelle Schrauber nur nach Freigabe von SCHUNK
verwenden.
Zulässige radiale Spann-Ø Zulässiges
Kraft F auf das [Zoll] übertragbares
Produkt bei 50 mm Drehmoment*
Auskraglänge L1
[N]
225 1/4
370 3/8
540 1/2
650 5/8
900 3/4
1410 1
1580 1 1/4
1860
* Werkzeugschaft-Kleistmaß h6, Werkzeugschaft geölt
4400
Die Belastungsgrenzen der Spindelaufnahme müssen
eingehalten werden.
6500
2
5
Mindest- Zulässige radiale
einspanntiefe Kraft F auf das
[mm] Produkt bei 50 mm
[Nm] Auskraglänge L1
[N]
17 27 225
45 31 540
95 36 650
185 39 1410
310 41 1860
400 47 4400
650 51 6500
8
1.5 Darstellung der Warnhinweise
WARNUNG
Gefahren für Personen!
Nichtbeachtung kann zu irreversiblen Verletzungen bis hin
zum Tod führen.
VORSICHT
Gefahren für Personen!
Nichtbeachtung kann zu leichten Verletzungen führen.
ACHTUNG
Sachschaden!
Informationen zur Vermeidung von Sachschäden.
1.6 Lieferumfang
– Produkt
– Montage- und Betriebsanleitung
1.7 Zubehör
Für das Produkt ist folgendes Zubehör separat erhältlich:
– Prüfwelle zur Kontrolle der Dehnrate
– Innensechskantschlüssel zur Betätigung der Spannschraube
– Innensechskantschlüssel zur Längenverstellung
– GZB-S Zwischenbüchsen zum Spannen mehrerer
unterschiedlicher Schaftdurchmesser
– GZB-S Büchsenzieher zur Entfernung von Zwischenbüchsen
3
2.6 Personalqualifikation
– Alle Arbeitsgänge dürfen nur durch für den entsprechenden
Arbeitsgang qualifiziertes und unterwiesenes Personal
durchgeführt werden.
– Die Qualifikation des Personals hat zusätzlich den
landesspezifischen Vorgaben und Gesetzen vor Ort zu
entsprechen.
2.7 Persönliche Schutzausrüstung
– Beim Arbeiten an und mit dem Produkt die jeweiligen
landesspezifischen gesetzlichen Vorgaben zum Arbeitsschutz
befolgen und die erforderliche, einsatzbedingte persönliche
Schutzausrüstung tragen.
– Landesspezifische Unfallverhütungsvorschriften und die
allgemeinen Sicherheitshinweise befolgen.
2.8 Transport
Um Produktbeschädigungen zu vermeiden, müssen Transport
und Handling des Produkts entsprechend Ausführung, Gewicht
und Verpackung des Produkts angepasst werden.
Gegebenenfalls zusätzliche Hilfsmittel einsetzen.
3 Technische Daten
Betriebstemperaturbereich [°C]:
Prüftemperatur Spannkraftkontrolle [°C]:
Max. Kühlmitteldruck [bar]:
Verstellweg der Längenverstellschraube [mm]:
Werkzeugschaft-Tolerenaz:
Max. Anzugsdrehmoment Spannschraube [Nm]:
6
① Spannschraube ④ Grundkörperdurchmesser D2
② Längenverstellschraube ⑤ Mindesteinspanntiefe
③ Spanndurchmesser D1 ⑥ Auskraglänge L1
Max. Drehzahl** für Spanndurchmesser
Spann-Ø [mm] 6 8 10 12 14 16 18 20 25 32
-1
Max. Drehzahl [min ]
L1 unter 125 mm 50000
L1 über 125 mm 30000
Spann-Ø [Zoll] 1/4 3/8 1/2 5/8 3/4 1 1 1/4
-1
Max. Drehzahl [min ]
L1 unter 125 mm 50000
L1 über 125 mm 30000
** abhängig von Schnittstelle der Spindel und dem zu
spannenden Werkzeug.
9
20 – 50
20 – 25
80
10
h6
10 – 12
25000
20000
25000
20000
